阀门系数表

选择下面的产品线查看阀门系数。

仅供参考
压力调节器-先导操作和弹簧加载
监管机构类型 调整类型 连接大小(单位:。) 内饰尺寸(英寸) Cf Stem Travel简历(% Open)
10% 20% 30% 40% 50% 60% 70% 80% 90% 100%

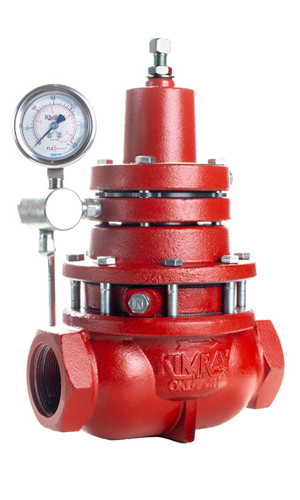

先导式调节器

先导操作*
相等的比例 1 1/2 0.75 0.4 0.7 0.9 1.3 1.8 2.5 3.2 3.9 4.5 5
相等的比例 1 1 0.74 1.1 1.8 2.4 3.4 4.8 6.6 8.5 10.2 11.9 13.2
相等的比例 2 1 1/4 0.75 1.8 2.8 3.9 5.4 7.7 10.5 13.6 16.2 19 21
相等的比例 2 2 * * 0.84 4 6.2 8.6 12.1 17.2 23.5 30.4 36.3 42.5 47
相等的比例 2 2 0.75 4.4 6.9 9.5 13.4 19.1 26 33.6 40.2 47 52
相等的比例 3. 1 5/8 0.82 2.9 4.5 6.2 8.8 12.5 17 22 26.3 30.7 34
相等的比例 3. 3. 0.75 9.9 15.6 21.5 30.2 42.9 58.6 75.7 90.4 105.7 117
相等的比例 4 2 0.80 4.7 7.3 10.1 14.2 20.2 27.5 35.6 42.5 49.7 55
相等的比例 4 4 0.75 17.8 27.9 38.6 54.2 77 105.2 135.9 162.2 189.8 210
相等的比例 6 3. 0.80 10.2 16 22 30.9 44 60.1 77.7 92.7 108.4 120
相等的比例 6 6 0.75 40.6 63.8 88.1 123.8 176 240.4 310.6 370.7 433.7 480

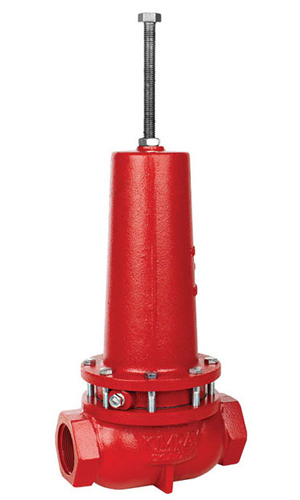

弹簧式调节器

弹簧加载背压
相等的比例 2 1 1/4 0.84 1.3 2.4 4 6.7 10.4 14.4 16.9 19.7 22.1 24
相等的比例 2 2 0.75 4 6.2 8.6 12.1 17.2 23.5 30.4 36.3 42.5 47
相等的比例 3. 1 5/8 0.82 2.9 4.5 6.2 8.8 12.5 17 22 26.3 30.7 34
相等的比例 3. 3. 0.75 9.9 15.6 21.5 30.2 42.9 58.6 75.7 90.4 105.7 117
*对于所有非排气背压和非排气减压调节阀，较小的压降会降低阀门的Cv:bet188手机端
  • 压力从10psi下降到12psi，将阀门Cv乘以0.9
**可拆卸座椅

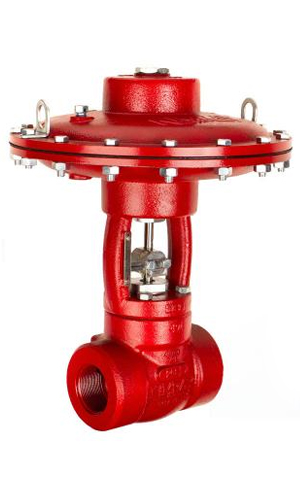

高压阀杆引导非平衡控制阀
调整类型 连接大小(单位:。) 内饰尺寸(英寸) Cf Stem Travel简历(% Open)
10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
高压控制阀杆引导
相等的比例 1 1/8 0.73 0.01 0.02 0.03 0.04 0.06 0.09 0.15 0.26 0.32 0.34
相等的比例 1 1/4 0.66 0.05 0.10 0.14 0.19 0.29 0.58 0.93 1.27 1.63 1.99
相等的比例 1 1/2 0.78 0.16 0.32 0.47 0.60 0.93 1.74 2.99 4.41 5.65 6.49
线性(名义上的) 1 1/8 0.58 0.1 0.4 0.5 0.7 0.9 1 1 1 1.1 1.1
线性(名义上的) 1 3/16 0.59 0.2 0.5 0.77 1 1.3 1.4 1.5 1.5 1.5 1.5
线性(名义上的) 1 1/4 0.78 0.28 0.72 1.11 1.5 1.8 1.95 2.08 2.13 2.15 2.17
线性(名义上的) 1 3/8 0.91 0.4 1.1 1.6 2.2 2.7 2.9 3.1 3.2 3.2 3.2
线性(名义上的) 1 1/2 0.94 0.7 1.9 2.9 4 4.8 5.2 5.5 5.6 5.7 5.7
相等的比例 2 1/4 0.65 0.1 0.14 0.19 0.23 0.27 0.55 0.82 1.12 1.62 1.72
相等的比例 2 7/16 0.60 0.1 0.3 0.5 0.7 1 1.5 2.6 3.8 4.8 5.4
相等的比例 2 & 3 * 5/8 0.58 0.3 0.5 0.9 1.1 1.4 2.3 3.9 6.4 8.7 10.8
相等的比例 2 & 3 * 7/8 0.66 0.4 0.9 1.57 2.1 3. 4.2 6.3 9.6 13 17
线性(名义上的) 2 & 3 * 1/4 0.55 0.4 1 1.5 2 2.5 2.7 2.8 2.9 2.9 3.
线性(名义上的) 2 & 3 * 3/8 0.77 0.53 1.33 2.06 2.8 3.4 3.6 3.9 4 4 4
线性(名义上的) 2 & 3 * 1/2 0.78 0.94 2.38 3.67 4.97 5.98 6.48 6.91 7.06 7.13 7.2
线性(名义上的) 2 & 3 * 3/4 0.80 1.6 4 6.2 8.4 10.1 11 12 12 12 12
线性(名义上的) 2 & 3 * 1 0.77 2.8 7 11 15 18 19 20. 21 21 21
快开 1 1/8 0.73 0.39 0.40 0.40 0.40 0.40 0.40 0.40 0.40 0.40 0.40
快开 1 3/16 0.74 0.77 0.90 0.92 0.92 0.92 0.92 0.92 0.92 0.92 0.92
快开 1 1/4 0.68 0.88 1.51 1.67 1.71 1.73 1.74 1.74 1.74 1.74 1.74
快开 1 3/8 0.74 1.02 2.40 3.36 3.64 3.73 3.78 3.82 3.83 3.86 3.86
快开 1 1/2 0.90 1.09 2.46 4.17 5.03 5.27 5.45 5.60 5.72 5.85 5.93
快开 1 1 0.65 N/A N/A N/A N/A N/A N/A N/A N/A N/A 9.95
快开 2 1/4 0.65 1.23 1.82 1.87 1.87 1.87 1.87 1.87 1.87 1.87 1.87
快开 2 3/8 0.76 1.65 3.41 3.77 3.83 3.84 3.84 3.84 3.84 3.84 3.84
快开 2 1/2 0.80 2.26 4.35 5.87 6.36 6.51 6.58 6.61 6.63 6.63 6.63
快开 2 3/4 0.78 2.16 4.61 7.23 9.19 10.2 10.6 10.9 10.9 10.9 10.9
快开 2 1 0.7 2.54 5.58 9.30 12.3 14.2 15.1 15.5 15.6 15.6 15.8
快开 2 1 1/2 ** 0.75 N/A N/A N/A N/A N/A N/A N/A N/A N/A 29.8
* 2”阀体带2”法兰，2”阀体带3”法兰
**软座。这种阀瓣的最大压降为300psi

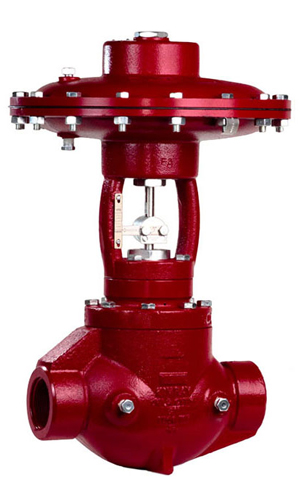

高压笼导向平衡控制阀
调整类型 连接大小(单位:。) 内饰尺寸(英寸) Cf Stem Travel简历(% Open)
10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
高压控制阀笼引导
相等的比例 2 & 3 * 1又1/2 0.75 0.6 1.3 2.2 3.4 5 8.6 14 21 26 28.6
相等的比例 2 & 3 * 2 0.76 2 4 6 8 11 20. 33 45 51 57
相等的比例 3. 2 0.75 2.9 4.9 7.4 9.5 12 17.4 28.9 40.8 48.1 52.6
相等的比例 3. 3. 0.75 4 6 10 13 16 26 54 83 97 107
相等的比例 4 3. 0.75 4 6 9 12 16 25 52 81 95 115
相等的比例 4 4 0.75 9 13 18 26 36 64 104 148 197 222
相等的比例 6 4 0.75 9 13 18 26 36 64 104 148 197 222
相等的比例 6 6 0.75 7 20. 45 78 108 140 222 318 399 431
相等的比例 8 6 0.75 47 60 90 106 119 139 173 243 294 453
相等的比例 8 8 0.75 51 55 64 134 162 330 452 527 571 630
改性EP 8 8 0.75 51 53 235 362 485 584 665 699 745 810
相等的比例 10 6 0.75 26 37 46 53 56 58 104 146 655 655
相等的比例 10 8 0.75 21 22 27 103 209 429 596 663 695 884
改性EP 10 8 0.75 28 72 420 509 632 678 769 814 832 1091
* 2”阀体带2”法兰，2”阀体带3”法兰

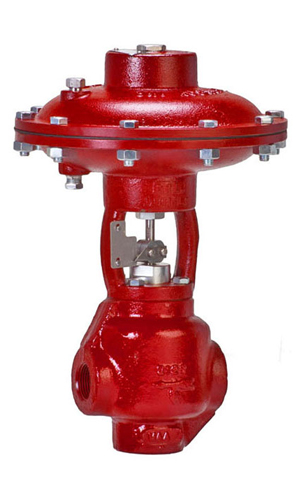

三通控制阀
阀式 调整类型 连接大小(单位:。) 内饰尺寸(英寸) Cf Cv(直通端口) Cv(下端口)
三通控制阀
高压 N/A 1 13/16 0.70 8.3 13.8
高压 N/A 2 1又1/2 0.70 27.7 38.1
分流器阀 N/A 2 1 1/4 0.70 7.5 10.5
分流器阀 N/A 2 1又1/2 0.70 27.7 38.1

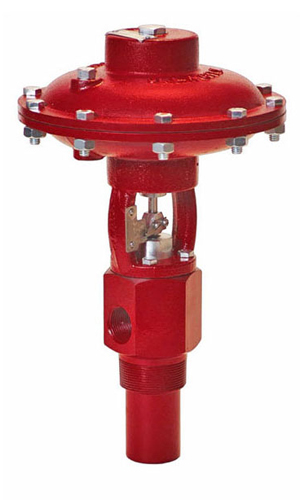

防冻泄泄阀
调整类型 连接大小(单位:。) 内饰尺寸(英寸) Cf Stem Travel简历(% Open)
10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
防冻泄泄阀
线性(名义上的) 1 1/4 0.72 0.28 0.72 1.11 1.50 1.80 1.95 2.08 2.13 2.15 2.11
线性(名义上的) 1 3/8 0.74 0.4 1.1 1.6 2.2 2.7 2.9 3.1 3.2 3.2 3.96
线性(名义上的) 1 1/2 0.77 0.7 1.9 2.9 4 4.8 5.2 5.5 5.6 5.7 6.34
快开 1 1/4 0.76 N/A N/A N/A N/A N/A N/A N/A N/A N/A 1.85
快开 1 3/8 0.71 N/A N/A N/A N/A N/A N/A N/A N/A N/A 4.15
快开 1 1/2 0.73 N/A N/A N/A N/A N/A N/A N/A N/A N/A 5.11
限压阀
调整类型 连接大小(单位:。) 内饰尺寸(英寸) Cf Stem Travel简历(% Open)
10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
限压阀
相等的比例
1 1/4 0.72 0.28 0.72 1.11 1.50 1.80 1.95 2.08 2.13 2.15 2.11
1 1/2 0.78 0.16 0.32 0.47 0.6 0.93 1.74 2.99 4.41 5.65 6.49
2 1/4 0.65 0.10 0.14 0.19 0.23 0.27 0.55 0.82 1.12 1.62 1.72
2 7/16 0.60 0.1 0.3 0.5 0.7 1 1.5 2.6 3.8 4.8 5.44
2 5/8 0.58 0.3 0.5 0.9 1.1 1.4 2.3 3.9 6.4 8.7 10.76
2 7/8 0.66 0.4 0.9 1.57 2.1 3. 4.2 6.3 9.6 13 17.4
2 1又1/2 0.75 0.6 1.3 2.2 3.4 5 8.6 14 21 26 28.60
2 2 0.76 2 4 6 8 11 20. 33 45 51 57
3. 2 0.75 2.9 4.9 7.4 9.5 12 17.4 28.9 40.8 48.1 52.6
3. 3. 0.75 4 6 10 13 16 26 54 83 97 107

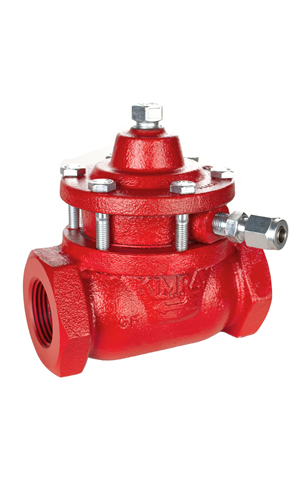

低压控制阀
调整类型 连接大小(单位:。) 内饰尺寸(英寸) Cf Stem Travel简历(% Open)
10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
低压控制阀
相等的比例 1 1/2 0.86 0.5 0.7 1 1.4 2.1 2.8 3.6 4.3 5.1 5.6
改性EP 1 1 0.86 1.1 1.8 2.4 3.4 4.8 6.6 8.5 10.2 11.9 13.2
相等的比例 2 1 1/4 0.84 1.3 2.4 4 6.7 10.4 14.4 16.9 19.7 22.1 24
改性EP 2 2 * 0.75 4 6.2 8.6 12.1 17.2 23.5 30.4 36.3 42.5 47
改性EP 2 2 0.75 4.4 6.9 9.5 13.4 19.1 26 33.6 40.2 47 52
相等的比例 3. 1 5/8 0.82 2.9 4.5 6.2 8.8 12.5 17 22 26.3 30.7 34
改性EP 3. 3. 0.75 9.9 15.6 21.5 30.2 42.9 58.6 75.7 90.4 105.7 117
相等的比例 4 2 0.80 4.7 7.3 10.1 14.2 20.2 27.5 35.6 42.5 49.7 55
改性EP 4 4 0.75 17.8 27.9 38.6 54.2 77 105.2 135.9 162.2 189.8 210
相等的比例 6 3. 0.80 10.2 16 22 30.9 44 60.1 77.7 92.7 108.4 120
改性EP 6 6 0.75 40.6 63.8 88.1 123.8 176 240.4 310.6 370.7 433.7 480

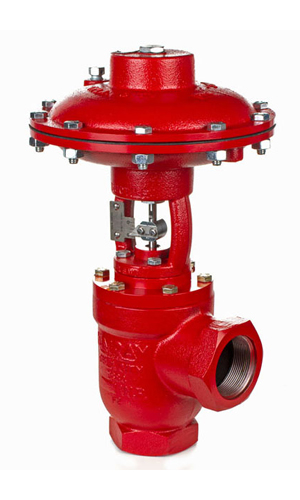

气动卸液阀
模型类型 调整类型 连接大小(单位:。) 内饰尺寸(英寸) Cf Stem Travel简历(% Open)
10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
气动泄放阀
低压高容积(LPHV) 线性(名义上的) 2 1又1/2 0.75 5.5 7.8 10.5 14.1 16.8 18.5 21.9 24.3 26.7 29.4
2 2 0.75 9.7 16.5 23.9 29.7 34.9 39.8 43.7 47.4 50.4 53.6
3. 2 0.75 13.3 22.8 32.1 42.8 51.6 57.9 62.6 66.2 70.9 72.2
3. 3. 0.75 19 33.6 47.5 62.7 75.2 83.9 91.7 97.7 105 109.9
隔膜平衡 2 1又1/2 0.79 5 8.5 11.7 14.6 17 19 20.5 21.6 22.6 23.3
3. 2 1/4 0.79 6.7 11.1 15.6 20.3 23.8 29.2 33.4 37.2 40.7 43.8
4 3. 0.79 12 18.9 25.8 32.8 39.9 46.9 53.7 60 65.7 70.1
6 4 7/8 0.79 14.2 21 31.6 61.2 98.3 139 179.7 217.6 250.2 277
活塞平衡节流 4 4 0.75 11.7 18.1 24.8 36.8 58.3 86.1 114 137 152.8 160

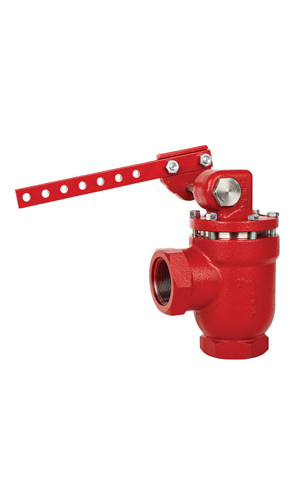

杠杆操作的液体倾倒阀
模型类型 调整类型 连接大小(单位:。) 内饰尺寸(英寸) Cf Stem Travel简历(% Open)
10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
杠杆式倾泄阀
隔膜平衡 线性(名义上的) 2 1又1/2 0.79 5 8.5 11.7 14.6 17 19 20.5 21.6 22.6 23.3
3. 2 1/4 0.79 6.7 11.1 15.6 20.3 23.8 29.2 33.4 37.2 40.7 43.8
4 3. 0.79 12 18.9 25.8 32.8 39.9 46.9 53.7 60 65.7 70.1
6 4 7/8 0.79 14.2 21 31.6 61.2 98.3 139 179.7 217.6 250.2 277
活塞平衡 2 1又1/2 0.79 5 8.5 11.7 14.6 17 19 20.5 21.6 22.6 23.3
3. 2 1/4 0.79 6.7 11.1 15.6 20.3 24.8 29.2 33.4 37.2 40.7 43.8
4 3. 0.79 12 18.9 25.8 32.8 39.9 46.9 53.7 60 65.7 70.1
活塞平衡节流 2 1又1/2 0.75 3.5 5 7.4 9.6 11.8 13.9 16.2 18.4 20.4 22.7
2 2 0.75 6.6 12.3 18.4 24.2 29.5 34.1 38 41.2 44 47
3. 3. 0.75 12.7 18.7 29 41 52.9 63.4 71.9 78.4 83.7 89

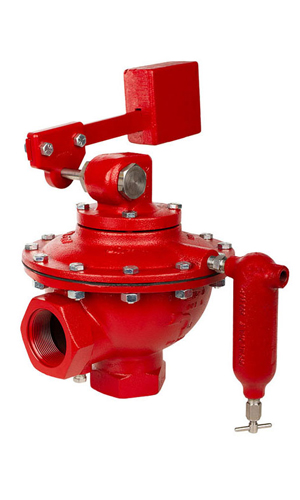

自重操作卸压阀
调整类型 连接大小(单位:。) 内饰尺寸(英寸) Cf Stem Travel简历(% Open)
10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
自重操作倾泄阀
线性(名义上的) 2 2 0.75 0.6 0.9 4.2 8.9 13.8 18.4 23.4 28.3 33 36.5
3. 3. 0.75 0.7 11.5 21.1 29.1 37.8 48.1 60 72.6 84.2 93.3
4 4 0.75 1.4 18.6 38.4 56.6 76.9 98.8 120.5 142.2 159.9 173.5
6 6 0.75 1.5 32.6 68.1 103.8 146.4 195 247 294 337.2 371.9
