注射装置是什么?
最初的钻井和生产后,资源分离,所有权和保管或石油通常从上游生产商转移到中游为储存或运输石油和天然气公司。
注射代表租赁自动监护权转移。注射装置是一个石油和天然气设备用于样品和测量石油,因此它可以转移从一个公司到另一个地方。

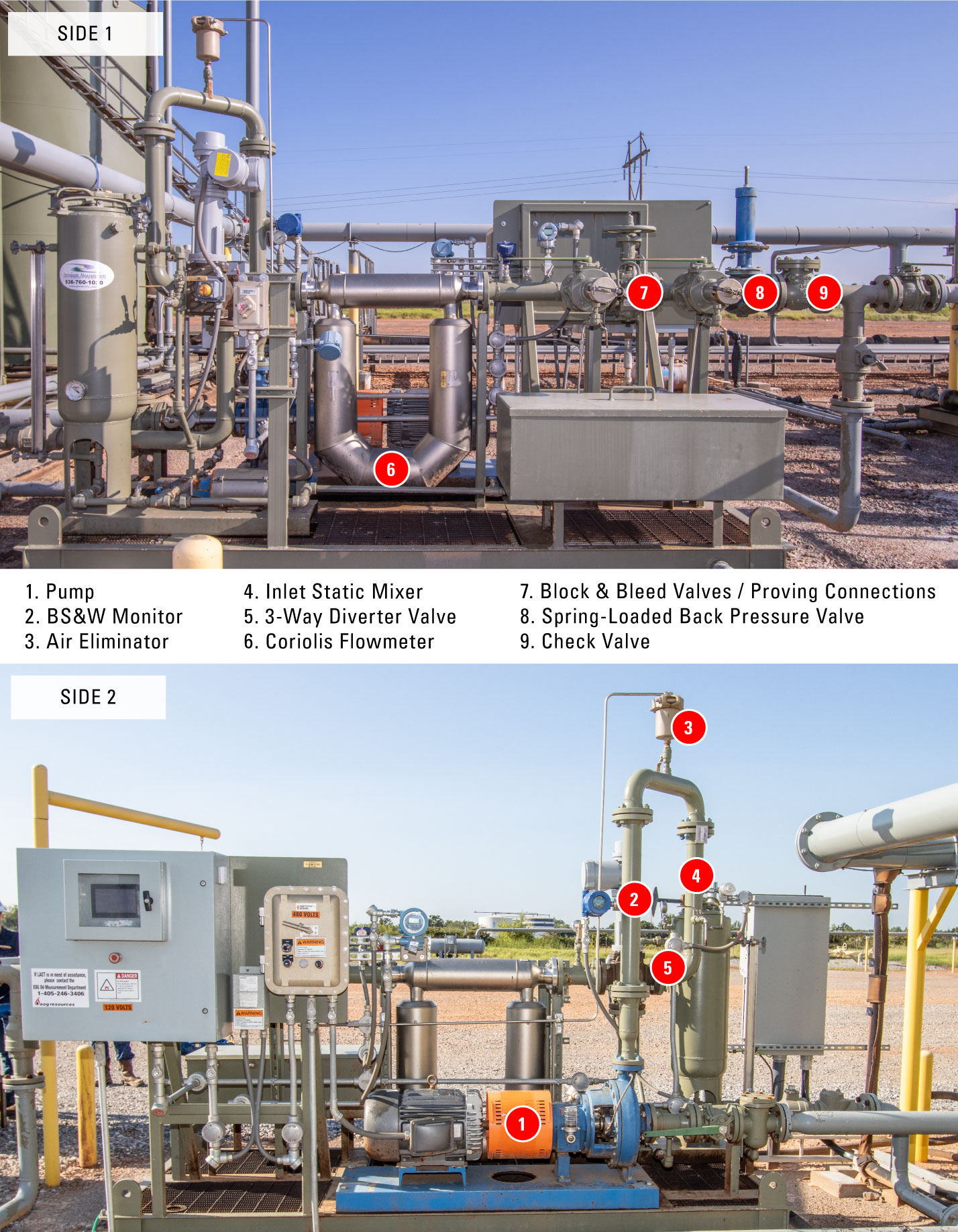

注射装置是如何工作的呢?
泵
泵将油从储罐单元。
BS&W
BS&W -基本的沉积物和水的水平阅读传感器和探测器的流流然后传达一个控制面板。BS&W监视器记录代表样品的石油和水的比例。
通常这些监视器也读过油的温度,从而影响测量结果。
空气净化器
石油穿过一个空气净化器,去除气体或空气管不允许液体逃跑。如果不去除这种空气可能会导致不准确的计量。
进入静态混合器
一个入口的静态混合器乳化液体,以便准确的体积测量。有自然分离当流体流经直管可以导致某些种类的米流体阶段的阅读只有一个,而不是两个。

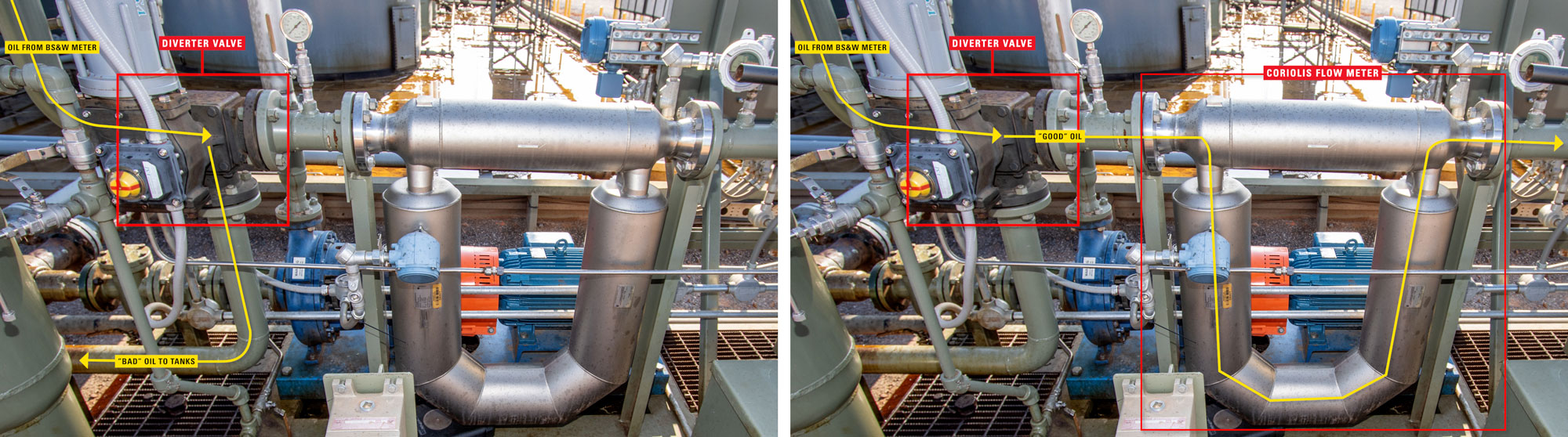

三通分流阀
BS&W监视器也控制三通阀直接油适当的目的地。
如果沉积物和水含量过高,分流阀将路由到一个单独的石油“坏”油柜允许自然分离发生之前又重新路由到注射单元。绕过线可以直接油分离过程的开始或一个独立加热容器删除BS&W的高水平。
如果沉积物和水含量是可以接受的三通分流阀将打开并将油流量计体积测量。
科里奥利流量计
计的类型是由最大的质量和体积流率。在这个位置,科里奥利流量计。使用运动力学,计过程流体分裂成两个线圈振动方向相反。电压,生成正弦波创建、和时间延迟的运动质量流量成正比。
块和排气阀门/证明连接
定位块和排气阀门和流量计后证明连接。这就是证明米可以连接到定期测试计量系统的准确性。
背压阀
穿过一个背压油阀的压力对注射单元。这通常是一个弹簧止回阀,因为它不需要供应天然气。
止回阀
一个止回阀可以防止计量液体的回流管线回注射单元。
石油去哪里?
“好”石油流经主注射单元到外部中游管道。在这个位置,这是卸货45 PSI。然后针对螺杆泵(PCP)将增加超过600 PSI的压力。这将提供足够的压力油通过管道继续升压站和目的地。
这是一个二次注射单元的位置。从这个单位,良好的石油将flex软管连接到一辆卡车拉油的坦克。旁路阀允许运营商直接石油通过本单位当一辆卡车准备。
自动化(PLC)
几乎所有的注射单元自动/自动控制器或PLC(可编程序逻辑控制器),整个系统是一个非常重要的组成部分。有了这个控制器,所有的石油通过注射可以自动处理。BS&W监视器,流量计,坦克水平控制,流体泵、分流阀和其他设备都与PLC通信,这决定了输出到另一个组件根据用户设定的参数。
为什么注射单位重要?
有些人指的是注射的“收银台”油田,因为生产商使用它来计和计算支付出售石油。
但重要的是要记住注射单位不仅测量产品的数量而且其质量转移中的沉积物和水油。BS&W的容许量将由卖方和买方的协议。
了解Kimray如何帮助优化注射单元操作,联系你当地Kimray商店或授权经销商。
