的低压大容量阀是石油和天然气生产商希望延长生产时间通过返排和侵蚀性的应用程序中。
它提供了持久,鲁棒控制的低压应用程序允许您较长时间保持良好运行。
Kimray液体倾倒阀体可以持续数十年,但内部组件可以需要维护在严酷的环境下达到最佳性能。
在这个视频中,我们向您展示如何做一个完整的修复。

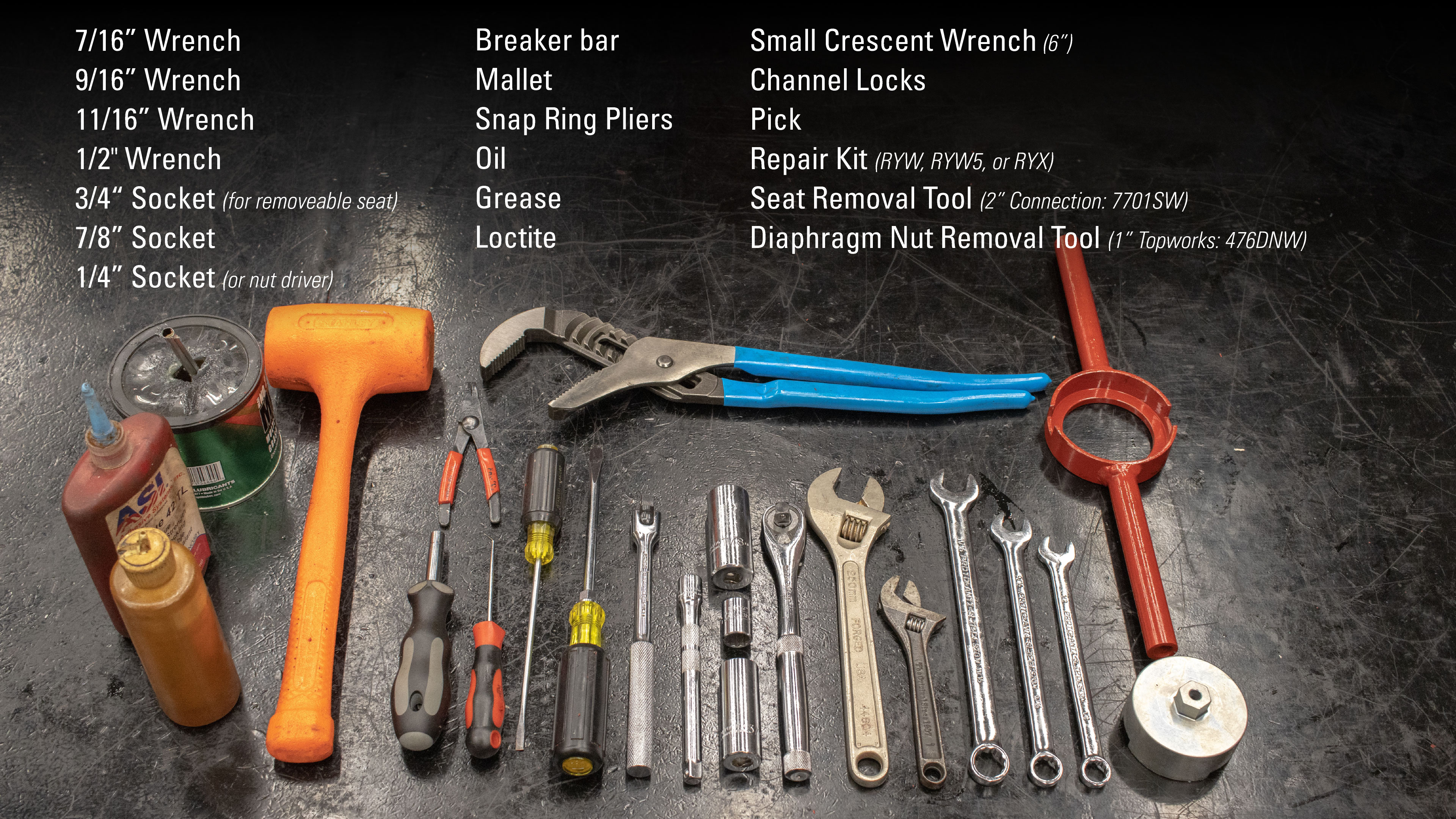

你需要修理转储阀
- 7/16英寸扳手
- 9/16英寸扳手
- 11/16英寸扳手
- 1/2 "扳手
- 3/4 "套接字(removeable座位)
- 7/8 "套接字
- 1/4 "套接字(或套筒)
- 断路器酒吧
- 锤
- 止动环钳
- 石油
- 油脂
- 乐泰
- 小钩扳手(6)
- 通道锁
- 选择
- 维修工具
- Kimray座位删除工具(2”连接:7701 sw)
- 隔膜螺母删除工具(1”执行机构:476 dnw)

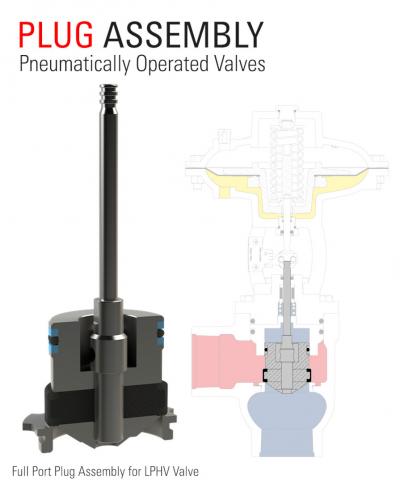

代替一个完整的维修与维修工具,您可以使用一个更换插头组装。这个总成包括比塞,可移动的座位,茎,2备份、活塞密封,活塞,阀座阀瓣和垫片都在一个预安装单位。
这使得一个更快、更简单的选择一个完整的修复和可以节省你的时间从长远来看,如果在你修理你发现你需要更换磨损比塞或弯曲。
在执行任何服务之前,验证所有系统压力正常开动位于或孤立。咨询贵公司的安全方针和要求。遵守所有规定和穿所有必要的个人防护用品。
拆卸
- 在虎钳夹阀体。
- 使用一个可调扳手,去除上层调节螺丝。主也会脱落。如果没有,你可以删除它起飞后阀盖。
- 使用选择删除和丢弃的o形环螺丝。
- 使用9/16“扳手或套筒清除堵塞呼吸。
- 拆卸阀盖螺栓和脱下帽子
- 如果需要使用一个选择,删除主(如果它没有出来之前),上层弹簧板,弹簧,弹簧盘低。
- 接下来,钻出的膜板上。有两个公寓上杆,你可以放一个扳手来稳定。
- 需要检查隔膜穿刺等任何异常磨损或肿胀。如果是损坏,你需要订单替换,因为它不包括维修工具。
- 还好检查下隔膜螺母。然而,删除或更换隔膜,你需要Kimray隔膜螺母删除工具。把工具放在隔膜螺母,把横隔板虎钳。钻出螺母。
- 现在你可以检查隔膜完全。如果隔膜破损,更换隔膜螺母。如果是损坏的,删除和丢弃隔膜。
- 解除封锁的耦合¼英寸套筒扳手或套筒。
- 使用½”扳手拆卸四个螺栓的轭基地。
- 轭的身体,从轭空油到一个适当的容器中。
- 删除上干然后翻过的轭。
- 使用7/8 "套接字删除低调整螺钉。如果它不容易,使用断路器酒吧。
- 删除和丢弃的止动环护圈,觉得雨刷,o形环外,从较低的调整螺钉和内部o形环。
- 用9/16英寸扳手拆卸密封阀盖螺栓。
- 把馅料从阀体阀盖装配和活塞总成。您可能需要使用一个或两个傻瓜螺丝刀和一个锤撬掉。
- 拆卸阀体,密封阀盖颠倒虎钳。
- 使用大型通道锁钻出缸密封阀盖。
- 删除和丢弃的o形环,阀盖。
- 使用一个选择把弹簧和弹簧追随者。(春天追随者可能附加弹簧本身。)
- 删除虎钳的填料盖总成。
- 删除圈,护圈,觉得雨刷的填料盖总成。
- 用螺丝刀或选择将聚四氟乙烯填料。
- 删除从汽缸的o形环。
- 用木槌敲击键盘在活塞总成,将它从汽缸。
- 接下来,删除和丢弃从活塞o形环和两个备份。
- 现在把茎虎钳使用两个公寓。
- 使用一个大的轴螺丝起子或扳手的,小心拆卸比塞。
- 将阀座阀瓣。这是可逆的,可以翻转使用另一方或替换一个新的盘维修工具。
- 阀门完全拆卸,我们准备检验和装配。
检查
- 检查每个组件损坏线程,得分或抓,可能导致泄漏路径。注意阀杆、气缸和比塞。如果有损坏,需要替换这些组件。
- 如果可移动座椅损坏,需要替换和识别所需的扭矩规格的修复。你还需要一个特定Kimray工具移除座位,座位删除工具(7701 sw呼吁2”;7699年西南3”)。
- 使用一个选择清除任何碎片的通气塞。
组装
- 首先把活塞o形环和两个聚四氟乙烯备份。
- 老虎钳把活塞阀杆和安装汽缸和removeable座位。
- 乐泰适用于茎上的线程,然后线程比塞。(使用底漆如果可用干净的表面,帮助密封更快。)
- 收紧比塞,直到不再座位上旋转。然后从虎钳拆卸活塞总成。
- 把新感觉刮水器、护圈和止动环密封阀盖的顶部。
- 它和把它翻转虎钳。
- 幻灯片的四个包装在聚四氟乙烯填料套环。
- 应用润滑脂密封阀盖和包装套幻灯片,法兰先结束。
- 插入包装追随者和春天。
- 使用一个适当大小的工具来压低春天你可以与圆柱体的线程。
- 把新的密封阀盖o形环和油缸。
- 压低用手接触线程,线程三旋转气缸。
- 添加润滑脂聚四氟乙烯活塞总成的备份和o形环。
- 用木槌慢慢挖掘缸活塞总成。
- 使用大型通道锁牢牢地收紧。
- 删除虎钳的密封阀盖与阀体取代它。
- 油脂两个o形环密封阀盖上组装。
- 排队的螺栓孔,也确保执行机构孔面对正确的方向。
- 用木槌利用填料阀体阀盖。
- 手开始螺栓,然后收紧在明星的模式。
- 安装觉得雨刷,护圈和止动环下调节螺丝。
- 安装内部o形环和外o形环和油脂都适用。
- 把轭颠倒和安装调整螺钉进入轭7/8 "套接字。
- 然后润滑脂,安装杆。小心不要损坏内部o形环。
- 组装隔膜总成,首先把横隔板虎钳。
- 润滑脂的隔膜和线程到板上。
- 油脂和安装隔膜螺母确保不要过紧,变形隔膜。
- 附加的轭收紧的四个螺栓密封阀盖。
- 油添加到碗(至少足以覆盖低调节螺丝)。
- 接下来,使用乐泰阻止线程。
- 线程的隔膜总成到阀杆上。(如果上干太高,水龙头用木槌,直到满足低。)
- 使用一个可调扳手将茎上的公寓时线程隔膜总成,直到停止。
- 润滑脂的内部隔膜板。
- 添加低弹性板、弹簧和弹簧板上部和油脂。
- 安装阀盖,对准孔在顶部和底部的通信。
- 螺纹螺栓阀盖和收紧使用星型模式。
- 安装上调节螺丝上的o形环。
- 然后添加润滑脂o形环和顶部的调节螺丝。
- 将枢轴上的调节螺丝,使用油脂把它放起来。
- 确保弹簧板对齐,安装调节螺丝顶部的阀盖与新月或7/8”插座。
- 现在安装通气塞。
- 最后,把耦合块与1/4 "套接字或螺母驱动程序。
完成你的修理!用于测试、校准或其他问题,请咨询你当地Kimray商店或授权经销商。
