泵千斤顶是如何将石油带至地面的

在线收听地点:

在苹果播客上收听在谷歌播客上收听在Spotify上收听

泵千斤顶是什么?

泵千斤顶是一种广泛认可的用于从地下储层泵出原油的设备。

泵千斤顶是如何工作的?

生产者使用抽油机作为一种方法的一部分人工提升叫杆式举升。你也会听到这种被称为吸杆举升或波束泵送系统。

为什么要使用杆式举升?

在所有的人工举升方式中,杆式举升是最常见的。

如果不是第一种人工举升方式,那么杆式举升通常是生产停止前最后使用的系统。有杆举升装置可以在较低的油藏压力下作业,并在低运营成本和低维护的情况下连续生产多年石油。

由于有杆泵可以在较低的储层压力下工作,因此大多数剥离井都采用了有杆泵。“低产井”指的是经济生产周期接近尾声的油井或气井,通常每天的产油量不到10桶。bbld).

吊杆需要什么设备?

大多数地面单元是横梁泵,其中包括一个原动机和齿轮减速器。这种系统被称为束泵装置。“抽油杆举升”的通用名称是指所有类型的往复式抽油杆举升方法,包括较少使用的液压驱动单元或高塔系统。

这就是为什么你会听到“杆式举升”、“梁式泵”、“抽油杆”和“抽油机千斤顶”这些术语通常都是指同一种形式的人工举升。

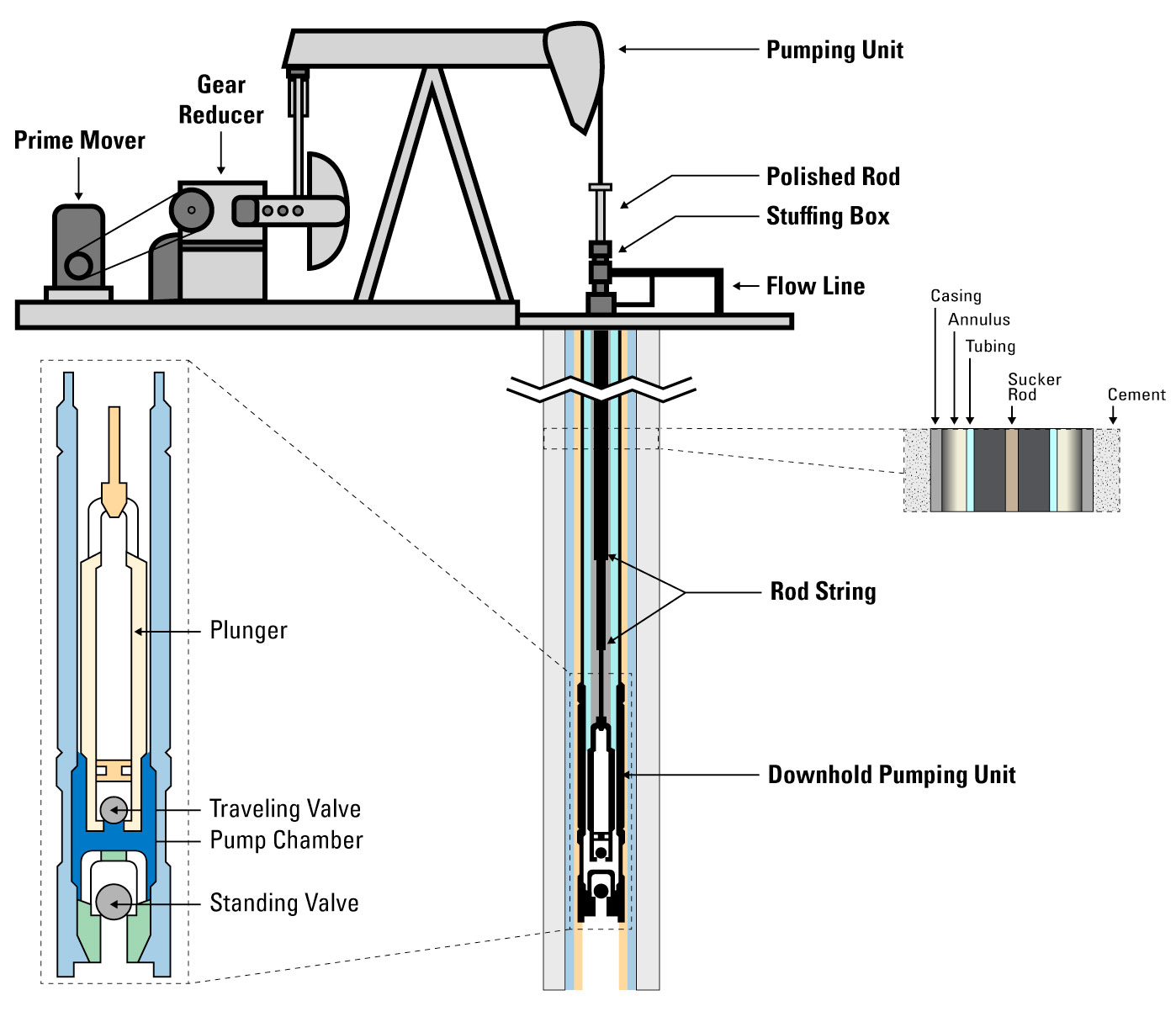

普通的有杆举升系统可以简化为三个主要组成部分:地面抽油机、抽油杆管柱和井下抽油机。让我们回顾一下这些组成部分。

地面抽油机

有杆举升人工举升吸杆举升泵千斤顶

地面抽油机包括原动机、减速器(或齿轮箱)、泵千斤顶和填料箱等几个关键部件。

原动力

抽油杆举升系统是由电动机或称为原动机的内燃机提供动力的。它为减速器提供高速、低扭矩的动力。

减速机/齿轮箱

齿轮减速器,也称为齿轮箱,将能量转换为泵千斤顶的高扭矩输出。它允许电机和负载之间的扭矩和速度根据需要进行修改。

这种高扭矩输出是抽油机将配重和抽油杆柱以及油柱从数千英尺深的地下输送到地面所必需的。

泵杰克

泵千斤顶或抽油机利用原动机的旋转运动,使与井下泵相连的抽油杆串垂直往复运动。

千斤顶是主要的可见元素,多年来获得了许多创造性的名字,如点头驴、摇摆马、恐龙和渴鸟。

填料函

填料盒与抛光棒形成紧密密封,使其上下移动而不漏油。它将产出的液体从抽油机三通转移到流线中。


抽油杆

光杆

抛光抽油杆是抽油杆串中最顶端的抽油杆。

抽油杆柱

抛光杆连接到长串的抽油杆或抽油杆,后者将地面单元连接到井下泵。每当抽油杆和泵被冲程时,就会有一定量的产出流体被提升到地面。


泵机组

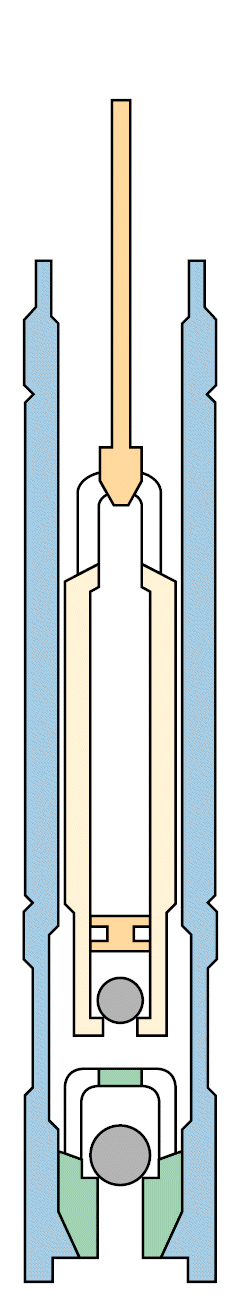

井下泵总成

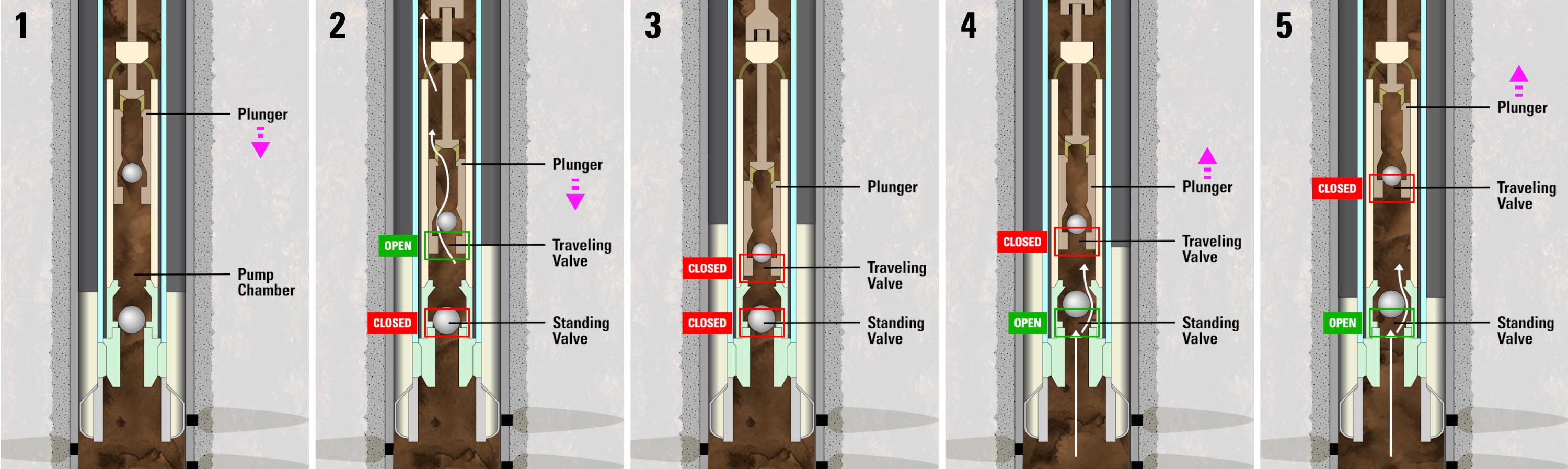

有杆泵级

井下泵是将流体输送到油管上的部件。它由泵腔、带行走阀(骑阀)的柱塞和立阀组成。

当柱塞沿泵腔向下移动时,行走阀打开,立阀关闭,使流体在柱塞上方流动。

当柱塞沿着泵腔向上移动时,立阀打开,行走阀关闭,从储层吸收更多流体。

泵总成的作用就像一个止回阀。它允许流体通过球形止回阀向上流动,但不会回流到储层。

有杆泵级

Multi-Plunger泵

抽油机也可以设计多个柱塞。双柱塞可用于高粘度油或低气油比的生产。

泵千斤顶的挑战

体积的限制

泵千斤顶的一个挑战是体积限制。如果作业容积增加,则可能需要将泵更换为更大的尺寸,以适应不断变化的工况,这就需要作业机停机将抽油杆和泵从井中抽出。

气体的干扰

如果油井产量足够,抽油机可以全天候工作,但当产量下降时,作业人员可能会减慢抽油机的速度或间歇作业。如果泵的运行速度过快,可能会通过与油相同的射孔产生气体。

如果气体进入泵,就会导致泵内压力不足。在这些条件下,由于气体的压缩,泵不能打开立阀或行阀。

由于很少或根本没有带出地面,这个问题被称为气体干扰。这可能成为“气锁”,即在冲程循环中泵中的阀门都不打开。
