气动液位开关是如何工作的

什么是液位浮动开关?

一个液位浮动开关是一种在加压生产容器中用作高电平和/或低电平开关的控制装置。开关发出气动信号,可用于驱动控制阀打开或关闭。

液位开关用于在分离器、洗涤器、处理器和其他容器中维持所需的液位。

液位浮子开关如何工作?

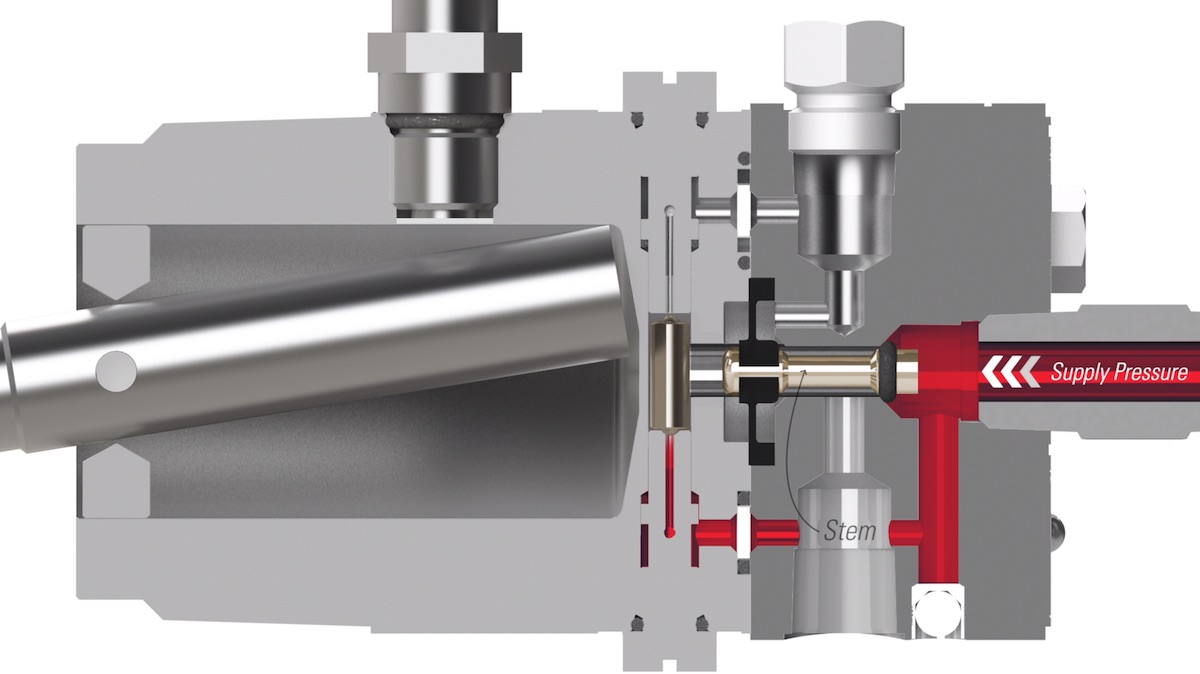

供应压力通过液位开关过滤器

液位开关有两种类型:而且气动

在Kimray的气动液位开关中,供应压力通过过滤器进入先导体,在阀杆上产生一个力,使其保持关闭。

浮杆与航天飞机上的磁铁具有磁性,在航天飞机的顶部和底部都有一个止回球,以密封两个方向的流体。在关闭位置时,它向下排斥梭板,阻止供应气体流向隔膜。

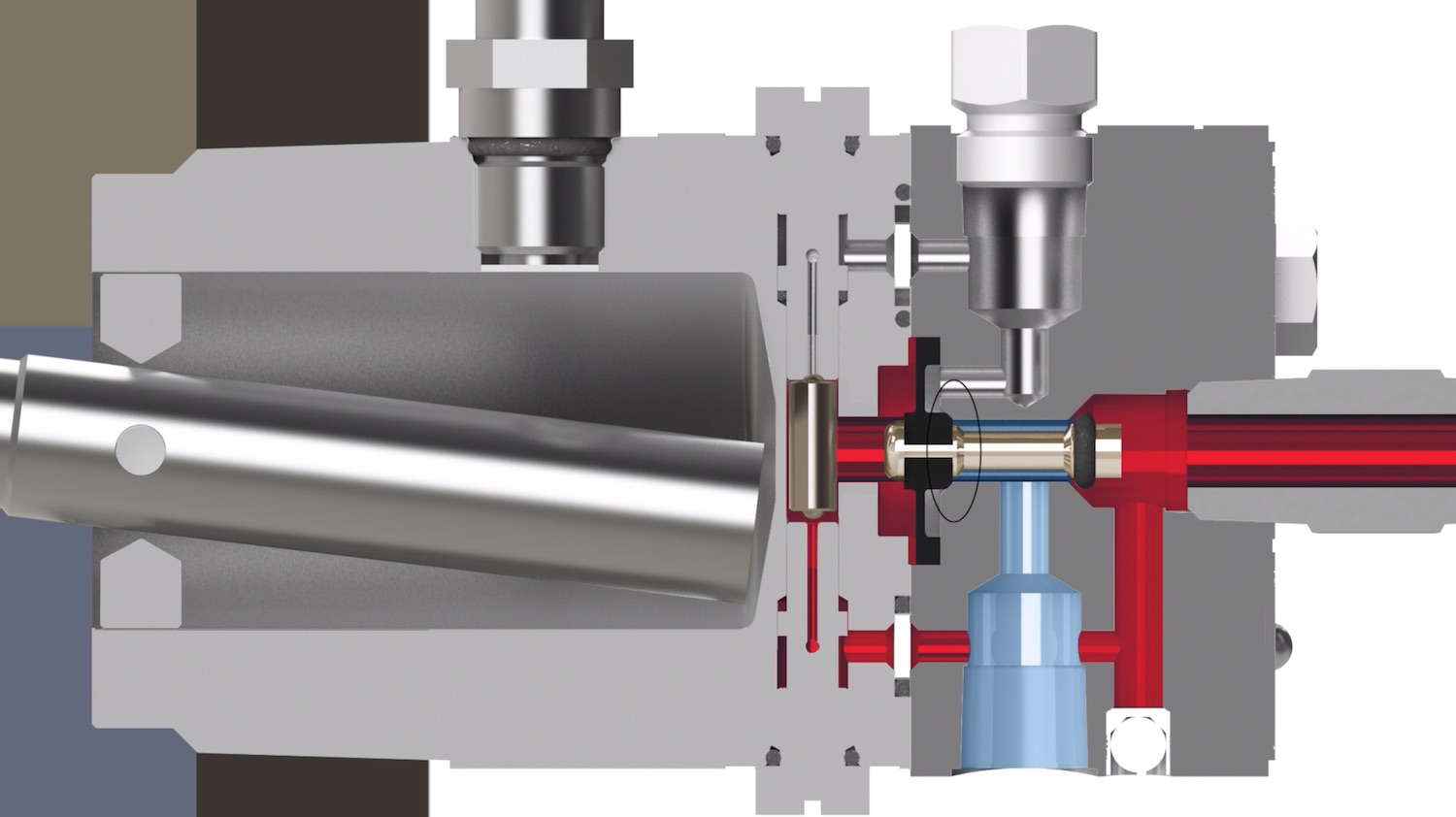

膜片形成密封,堵塞液位开关中的排气通道

  • 随着液位上升,浮子移动向上时,浮杆旋转向下,排斥航天飞机上升。这意味着供应压力接触隔膜的通道打开。这就产生了足够的力将阀杆向外推,使供应压力可以流向输出。膜片也产生了一个密封,它阻塞了排气通道。

    一个气动泄油阀然后接收到一个输出信号,告诉它打开,这将从容器中倾倒液体(通常是油或水)。
  • 随着液位和浮子的移动下来时,杠杆向上旋转,排斥梭子向下。这将阻止流向隔膜的压力,从而使阀杆与斜面上的o形圈密封一起关闭。

    由于膜片的供应侧不再有压力,来自输出端口的压力推动膜片流向排气口。
  • 对于手动驱动开关,安装在容器内后,顶部有一个手动覆盖按钮。

不同类型的浮动开关

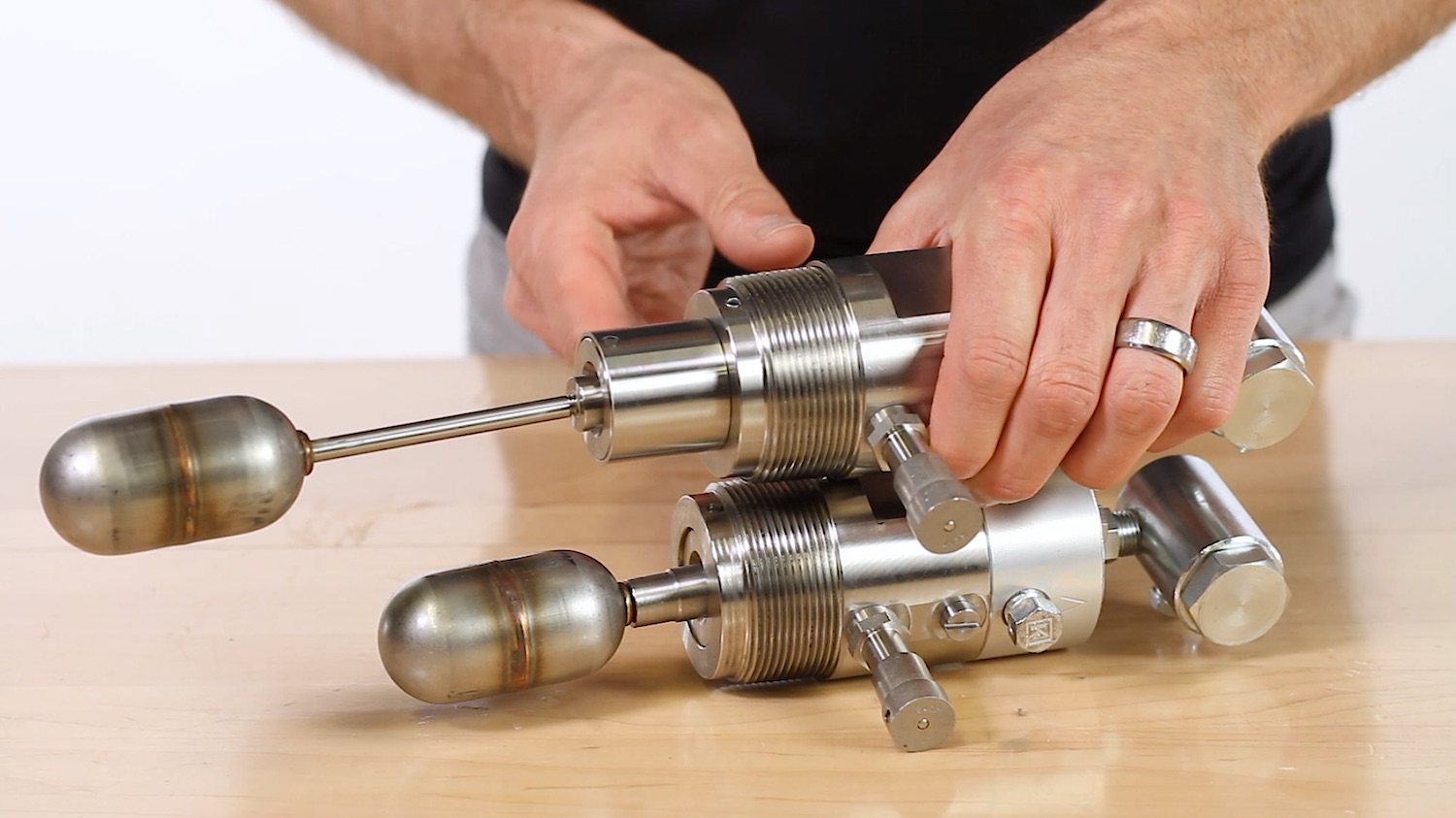

Kimray的液位开关扩展选项

  • Kimray气动水平开关直接作用标准。然而,你可以很容易地将它转换为间接作用,只需将先导体旋转180度。如果你需要一个延长,以给浮动更多的清理,我们提供一个3英寸加长版
  • 我们还提供一个电动版本的水平开关
  • 如果你需要从容器外控制水位,我们提供一个紧凑的,外浮子笼这既适用于气动和电动水平开关。

如果你对这个或任何其他金雷产品有疑问,联系您当地的商店或授权经销商。
