Kimray水平电动液位开关最初开发用于操作螺线管，继电器和小型电机。这些器件通常需要几瓦的功率，适合标准水平电平开关的3W至100W范围。
然而，随着工业转向自动化和过程监控，需要在通常由plc、rtu和其他分布式控制系统提供的微瓦功率范围内运行。
低功率金雷电动液位开关涵盖0W至25W的功率范围。这很好地符合当今自动化设备的需求。
如果在低功耗应用中使用标准开关，一段时间后会出现假开读数。这是由于由于缺乏必要的电流来保持接触表面清洁而引起的接触上的老化积聚。通常情况下，可以通过对联系人施加更重的切换负载来刷新联系人，即使是在很短的时间内。Kimray电动液位开关采用铑触点，防止潜在的氧化问题。
电评级
| 标准 | 0.83 a @ 120 vac 2a @ 50 VDC 最多3 压水机:3W最小，100W最大 |
| 低功率 | 0.2a @ 120 vac 1a @ 25 VDC 1一个最大 PWR: 25W Max |
的问题?
电子电平开关正在吃你的午餐吗?在使用这些控制器时，有许多问题可能会让您感到头痛。如果你对它们不太熟悉，这尤其正确。您可能没有正确地测试它们，或者在它们设计的电子参数之外操作它们。在你对这些控制器感到沮丧之前，我们应该看看一些事情。
以下是电动液位开关的一些基本信息和测试流程:
水平开关额定负载
Kimray CEB1/CEB2/CEC1/CEC2级开关额定为最小负载3W，最大负载100W．他们采用机械簧开关，使用钨触点。
使用低于最低额定的电平开关
如果水平开关已经运行了一段时间，开关负载小于3W，则有可能是内部簧片开关中的钨触点已经氧化，电阻会增加。在测量闭合触点中增加的电阻时会观察到这一点。通常情况下，用户可以期望闭合接触电阻为几欧姆或更少。
识别潜在的氧化问题
如果触点电阻远高于几个欧姆，或者闭合触点的电阻读数似乎不稳定，很可能是触点被氧化了。这种影响通常可以通过对触点施加更重的开关负载来修复。有很多方法可以做到这一点。这一切都归结于让电流流过触点。
水平电平开关台架测试
下面是如何台架测试电平开关，以检查接触氧化。
- 从监控电路断开电平开关。
- 测量并记录每个接触对的开合电阻:
- 常开(NO)和常开(COM)
- 常闭(NC)和常闭(COM)
- 常开对的开关负载应大于3W，小于100W。
- 启动手动覆盖(如果配备)，并验证负载开关正确地打开和关闭。如果手动覆盖不可用;然后需要提高水箱中的水位，或者手动操作浮子。
- 将开关负载移至常闭对。
- 启动液位开关，确认负载开关正确。
- 断开电平开关上的开关负载，再次测量每对开关的开/关电阻。
通过使用开关操作更重的负载，触点将进行更高的电流，可以燃烧任何氧化，并再次提供干净的触点。然而，如果电平开关控制的负载非常轻(<3W)，这将不能防止再次发生。
预防问题
如果开关连接到3W的最小负载，氧化应该不会成为问题。如果开关连接到更轻的负载，上述台架测试方法可能会暂时清洗触点。但随着时间的推移，这并不能阻止氧化的重新形成。
案例说明
此类故障的一个案例来自于客户报告，液位开关错误地指示了已知空容器上的液位。电平开关随后从容器中取出并返回到Kimray。收到电平开关后，用欧姆计对开关触点进行了测试，发现工作正常——客户的投诉无法得到证实。
经过进一步调查，发现该应用程序使用非常低电流电平(微安培范围)的微控制器检测电平开关。
在这些低电流下，只需要一层薄薄的氧化层就能显著增加触点的电阻。这将导致电平位置的错误读数。自动测距欧姆表可以提供不同数量的电流。在这种特殊情况下，简单地测量触点的电阻显然纠正了少量的氧化，从而“修复”电平开关。

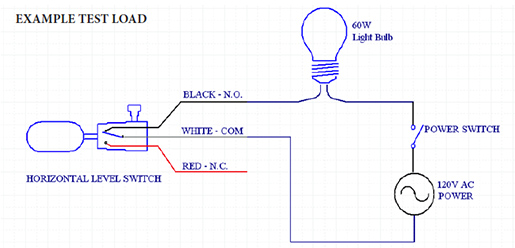

这是一个使用普通家用60W灯泡测试电平开关的简单电路示例。
通过关闭电源开关并手动移动浮子(或手动覆盖)，当浮子与簧片开关接触或断开时，灯将打开和关闭。
在上述电路中，电平开关控制60W负载。
开关触点经历的最大电压为120VAC。通过触点的最大电流约为500mA交流电流。
应用实例1:驱动继电器

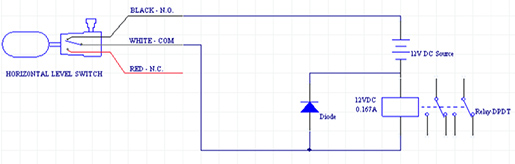

在这个示例应用程序中，水平电平开关控制一个12V直流DPDT继电器。继电器线圈额定电压为12VDC, 0.167A (2.0W。这低于水平电平开关的最小开关额定值。随着时间的推移，这个应用程序可能会由于触点氧化而出现故障。
对于这种应用，一个简单的解决方案是给继电器增加一个并联电阻-增加电路的整体开关功率。
在这个电路中，继电器仍然只消耗2W的功率。然而，并联电阻正在消耗额外的100mA (12V / 120欧姆= 0.10 A)，并消耗额外的1.2W功率[(12V ^2) / 120欧姆= 1.2W]。在选择电阻器的瓦数时，最好使用至少2.0的安全系数。
由于电阻器通常消耗1.2 W的功率，因此应选择额定功率大于2.4W的电阻器。切换负载的总功耗现在是3.2W。
应用实例2:驱动高阻抗输入

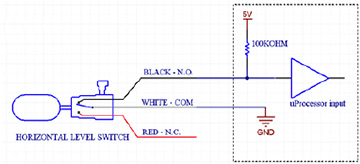

在这个电路中，uProcessor读取水平开关。一个100khm的电阻将输入缓冲区拉高。输入缓冲器本身有一个非常高的阻抗输入。当开关处于关闭位置时，uProcessor应读取接近5V的高输入。当开关关闭时，用户期望输入非常低-接近0V。
但是，开关闭合触点只能看到(5V / 100K Ohm =) 50uA的电流。该电阻仅消耗[(5V ^ 2) / 100K Ohm=] 0.25mW的功率。在这些条件下，水平开关中的钨触点很容易开始氧化，导致开关触点电阻急剧增加。如果从5V电源有足够的电流可用，您可以通过用低值功率电阻替换100K上拉来修复此电路…
在这个电路中，uProcessor仍然读取5V为开，0V为关，但是开关现在驱动一个[(SV ^ 2) / 8.2欧姆=]3.0W负载。通过电阻的电流现在是0.61 1a。

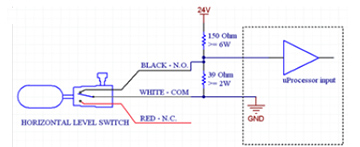

如果有更高的电压，可以按如下方式重新配置电路:
上述电路为闭合触点读取4.95V，开关驱动3.8W负载。对于打开触点，uProcessor读取接近0.0V，电阻分压器功耗为3.0W。
