什么是天然气压缩站?
天然气压缩站在石油天然气工业中起着至关重要的作用。公司沿着天然气管道建造这些气站，并利用它们压缩天然气，这样天然气就可以继续流向下游，到达最终目的地，最终目的地可能是加工设施、储罐、零售或公用事业公司。
一个典型的空间站有几个关键组成部分:
- 压缩机。压缩机是一种利用正排量压缩气体的大型发动机。一个压缩站在现场可能有一个或多个压缩机。当然，这取决于管道的需求。
- 洗涤器和过滤器。压缩站还使用洗涤器和过滤器来去除水、杂质和碳氢化合物。
- 气体冷却系统。压缩天然气使其温度升高。中游公司通常通过气体冷却系统来运行天然气，以降低气体温度，以防止管道损坏。
天然气压缩站在哪里?
天然气压缩站在美国各地随处可见。

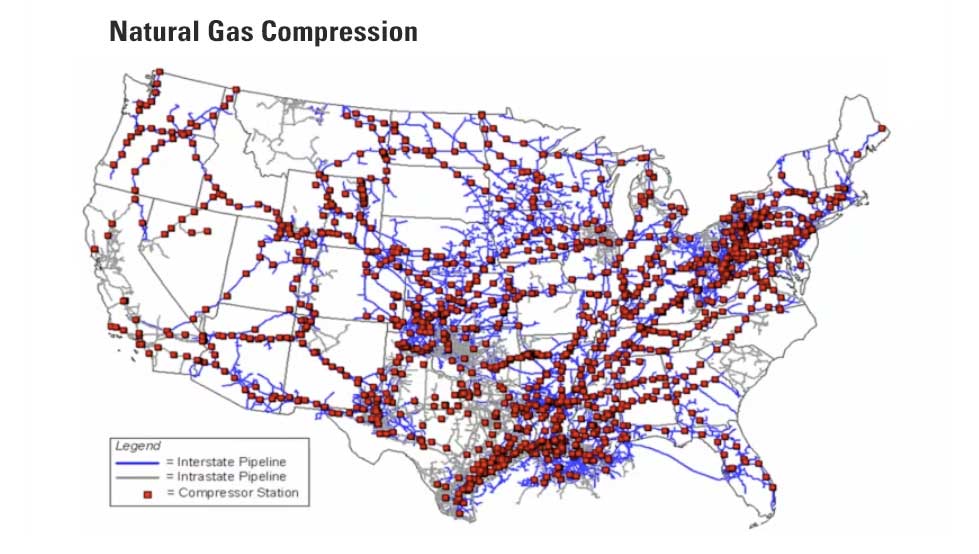

在这张天然气压缩机站图中，蓝线为州际管道。就像州际高速公路一样，它们穿越各州。
灰线是州内的，意味着它们服务于当地地区。
每个红色方块代表一个压缩站。根据体积、管道直径、地形和目的地等因素，它们大约每隔40-100英里定位一次。

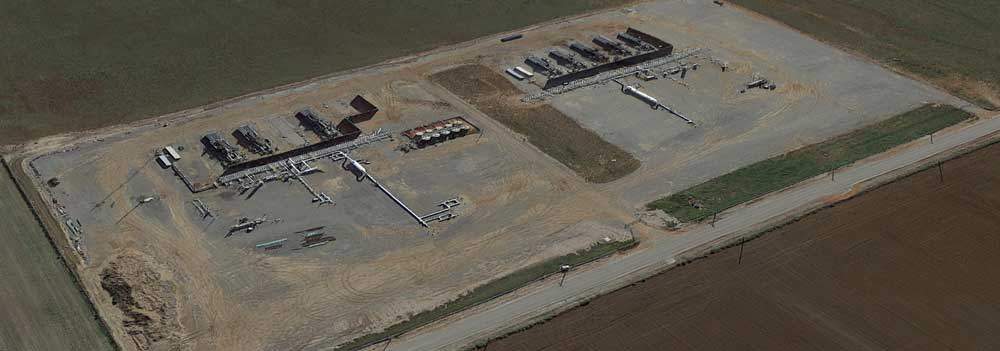

气体压缩站布置图
下面我们将介绍一个典型的天然气压缩站布局，并解释每个设备是如何工作的。

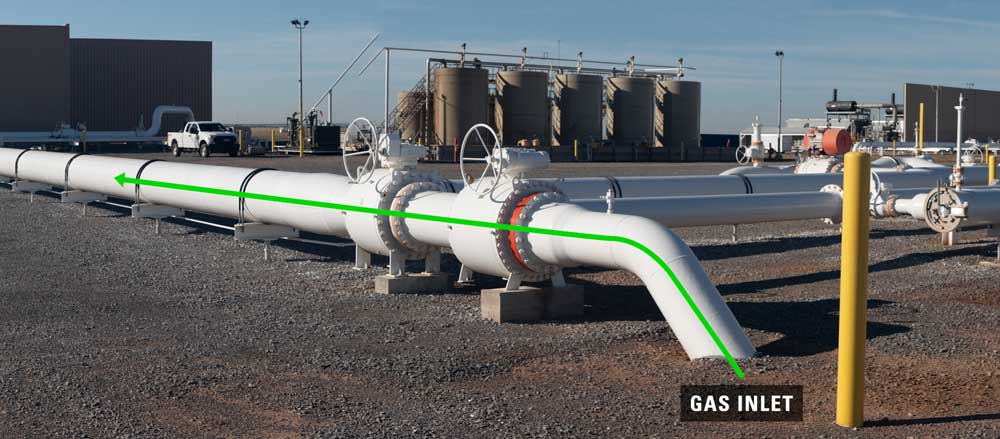

主要进口
压缩站的进水管来自地下，从许多不同的地点输送天然气。在视频中，有超过500个井场流入该站点，流量超过45mmcfd。

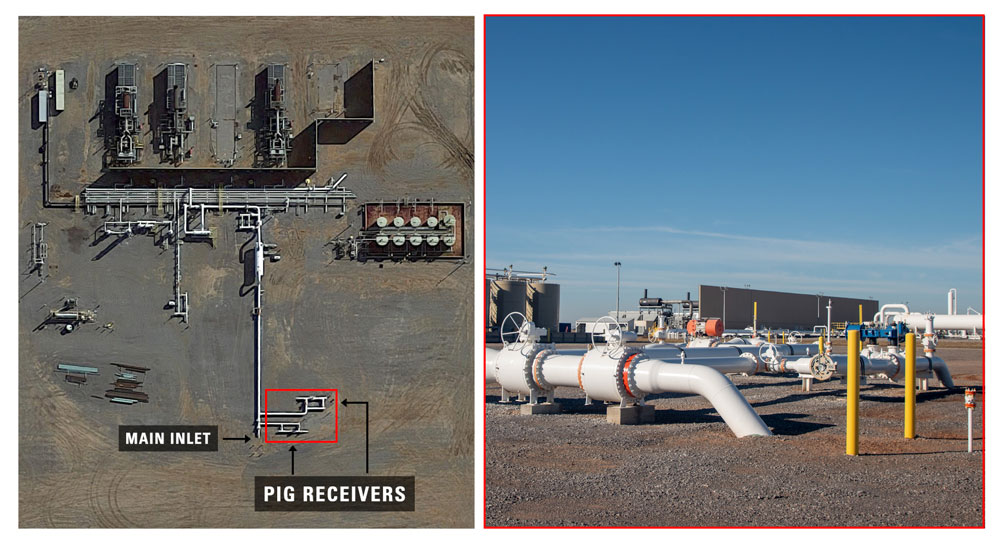

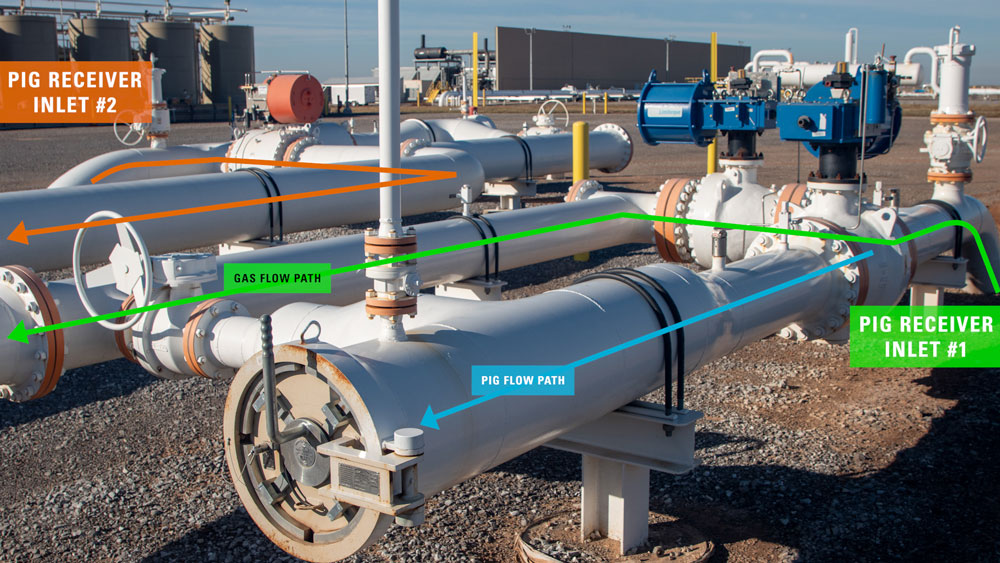

猪接收机
同样通往主入口的还有来自两条不同管线的两个清管器接收器。清管器从清管器发射装置中推出的所有工艺流体都与天然气一起进入主进口管道。
在清管器接收器上，操作人员将清管器从管线上取下。pig - sig会提示有猪来了。

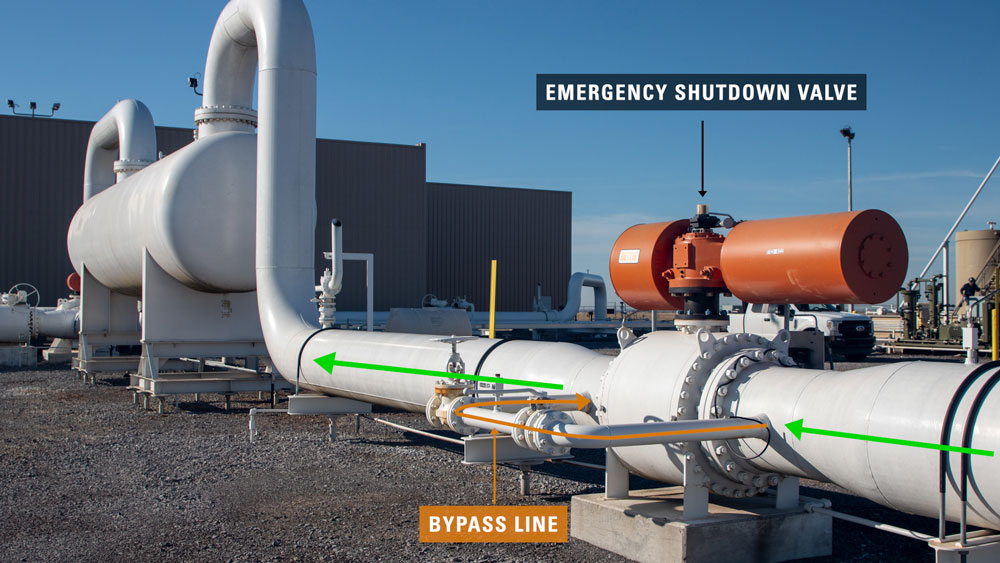

紧急关闭阀(ESD)
管道上的下一个是紧急关闭阀(ESD)。如果有人按下ESD按钮，或者如果系统压力过大，这将关闭系统。
在ESD关闭的情况下，旁路管线将慢慢增加压力以恢复运行，因此系统在启动过程中不会增压太快。
在正常运行时，天然气以40- 45psi的压力进入该站。当离开车站时，最终压力将在1250- 1300psi之间。

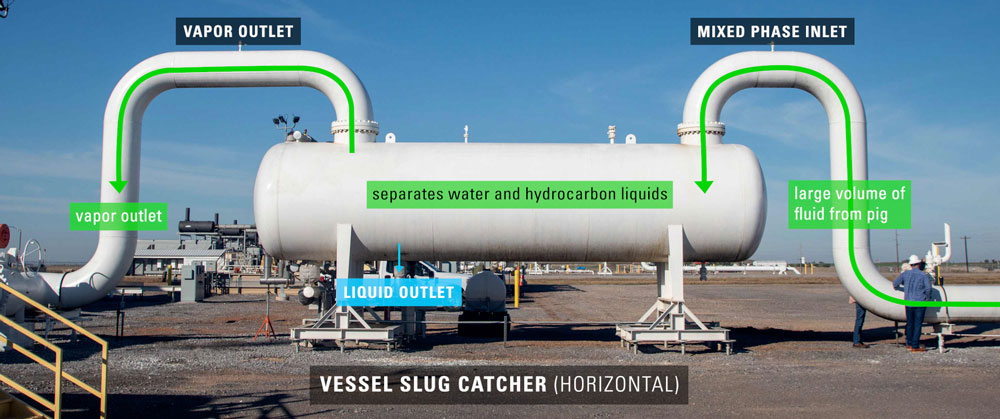

蛞蝓捕手
段塞流捕集器的设计目的是处理清管器推入井筒的大量流体。它还有助于分离水和碳氢化合物液体，当气体冷却并通过管道时，这些液体可能会从气流中凝结出来。
清管器将大量碳氢化合物液体和水推入段塞流捕集器，然后进入视频中位置的储罐。
在这一点上，一个站点可以使用破乳剂来帮助资源的分离过程。
在段塞流捕集器之后，您可能会注意到更多的管道具有空端连接。视频中的车站是模块化的，如果制片人认为有必要增加产能，可以在未来增加其他设备。
在大部分初始流体被除去之后，天然气进入第二个容器——过滤器分离器。

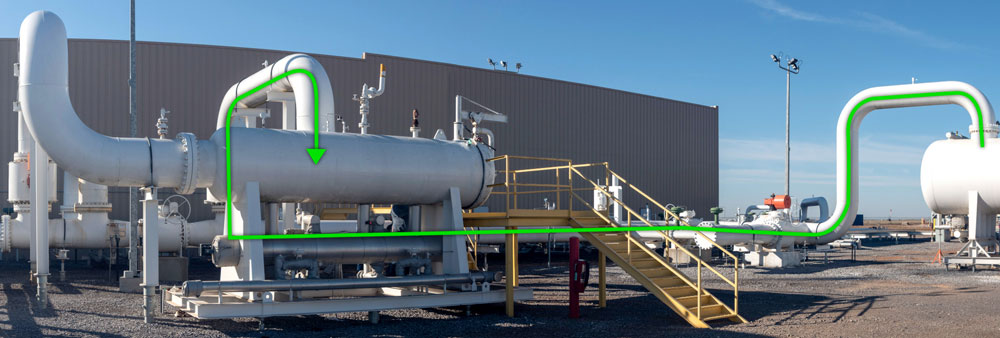

过滤分离器
过滤分离器可以去除管道水垢、水、硫化铁、液态碳氢化合物、压缩机润滑油和天然气中的硫产品等杂质。
过滤分离器不同于标准的分离容器，因为它使用过滤元件去除污染物，而不是使用机械装置和其他分离原理。有关过滤分离器操作的更多信息，观看我们的过滤器分离器视频。
这种过滤分离器具有液体引导设计，液体落入容器的下部。这是一个两级分离器，不要与两相分离器混淆。在第一阶段，液体沉降物及其液位由液位控制器控制。
在第二级，当气体通过过滤器时，液体落在开机的另一侧，并由第二级控制器控制。

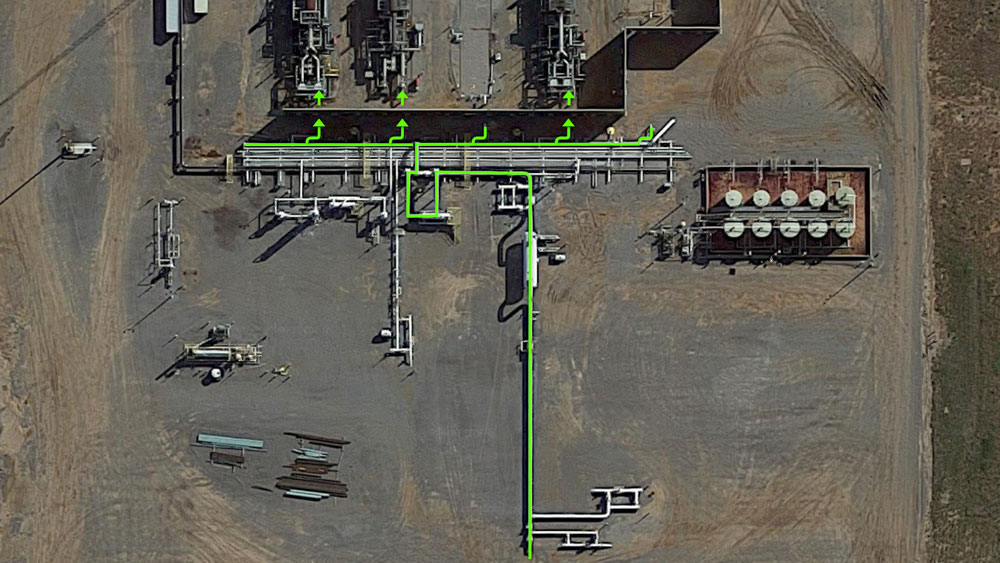

然后气体流入吸力集管和每个压缩机的单独入口。

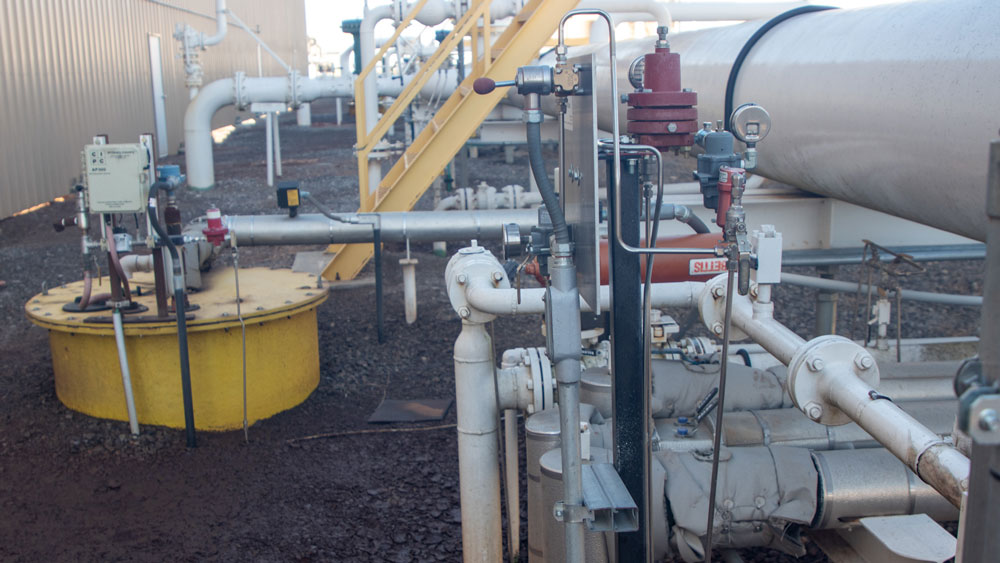

减压先导/吸入控制阀
这个飞行员正在监视和控制压缩机的吸力。压缩机在一定的工况范围内运行效率最高。的吸入控制阀在吸气压力过高或过低的情况下，防止压缩机停机。

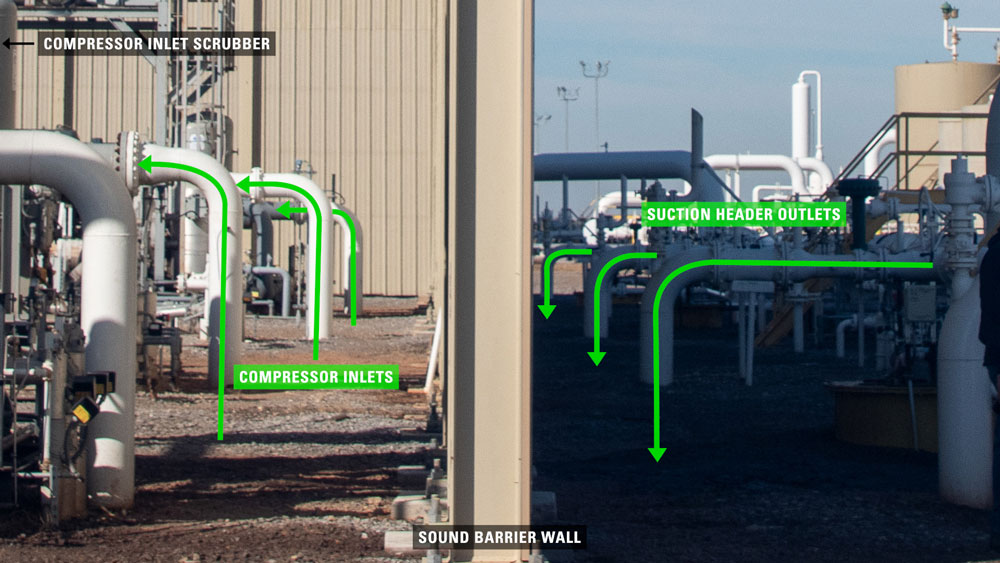

经过吸入控制阀后，天然气通过地下管道进入位于音障墙另一侧的压缩机进口洗涤器。
压缩机
像视频中这样的大型压缩机可以在压缩站找到，在那里，从大面积的多个井或大型管道中收集大量天然气。这些加油站有助于将天然气从这个国家的一边输送到另一边。
这些加油站的压缩机的大小和数量根据压力、待输送气体的体积以及气体到达下一站的距离而有所不同。

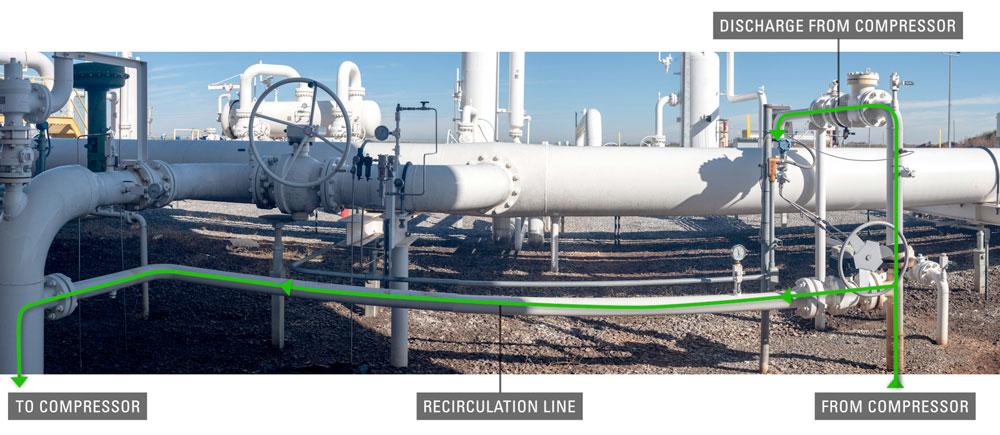

排泄管
天然气被压缩后，较高的压力使其能够以相同的流量排放到较小的管道中。
从主排放管线出来的还有一条再循环管线。这可以在气体需要再次通过压缩机时使用。

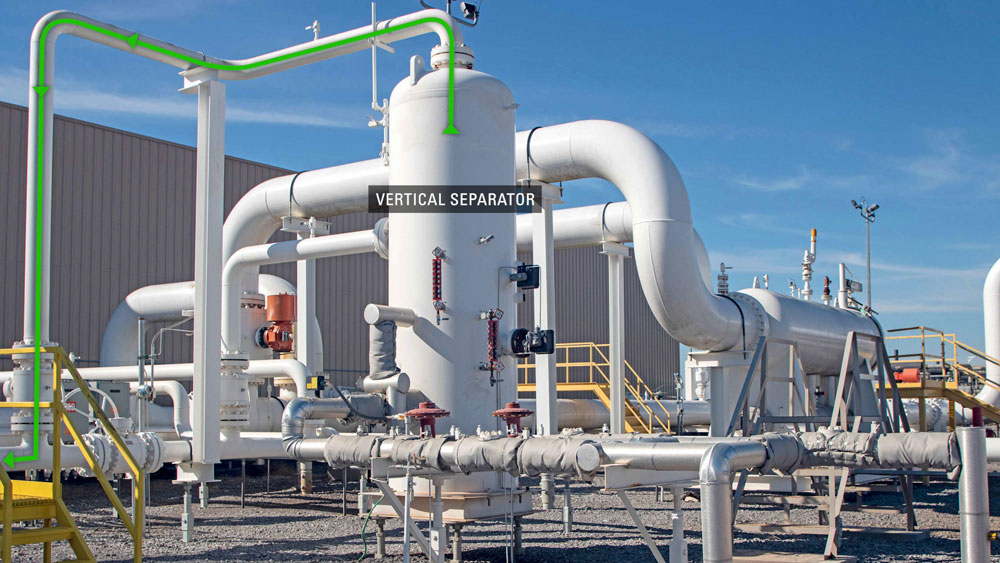

立式分离器

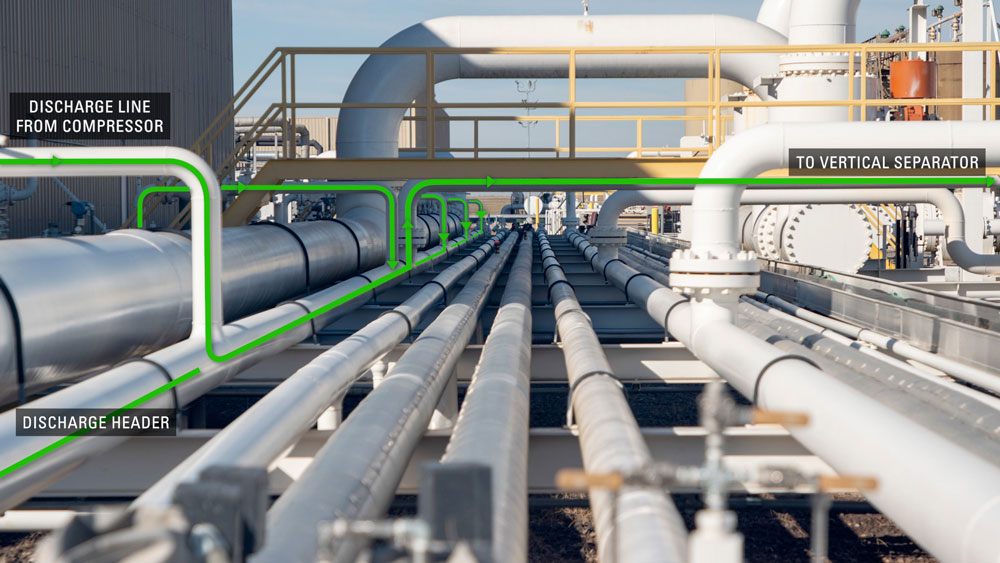

每个压缩机的排放管道进入排放集管，然后进入垂直分离器。在天然气被压缩然后冷却之后，更多的冷凝将出现在气流中。这个垂直分离器正在从气体中除去那些冷凝液体。
过滤分离器
另一种过滤分离器用于去除更多的杂质，如管道垢，水，硫化铁，液态碳氢化合物，压缩机润滑油和天然气中的硫产品。

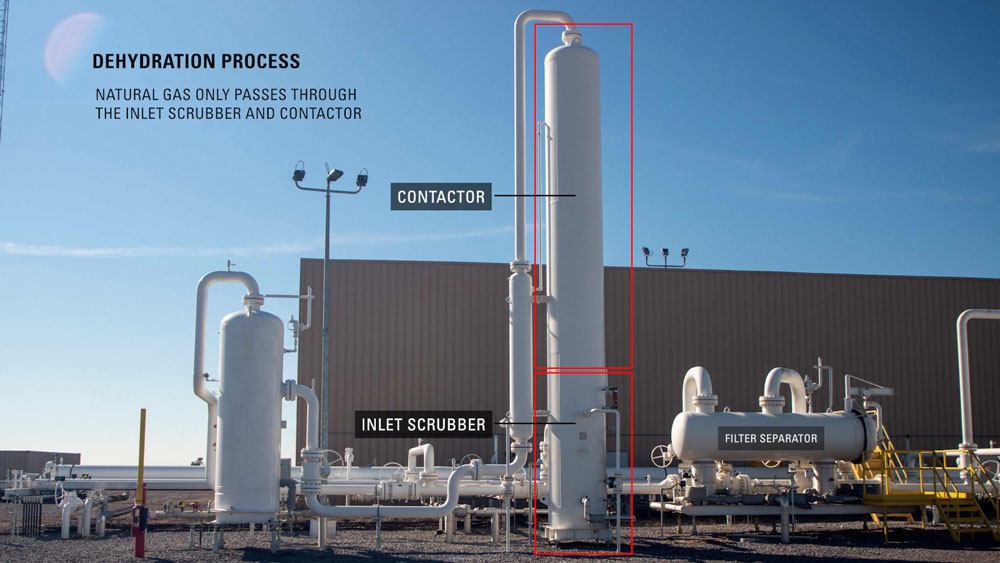

脱水
脱水过程需要很多设备。
天然气只通过入口洗涤器和接触器。在视频中的现场，这两艘船被组合成一个单元。所有其他设备用于再生脱水过程中使用的乙二醇，并且位于稍远的地方，通过地下管道连接。

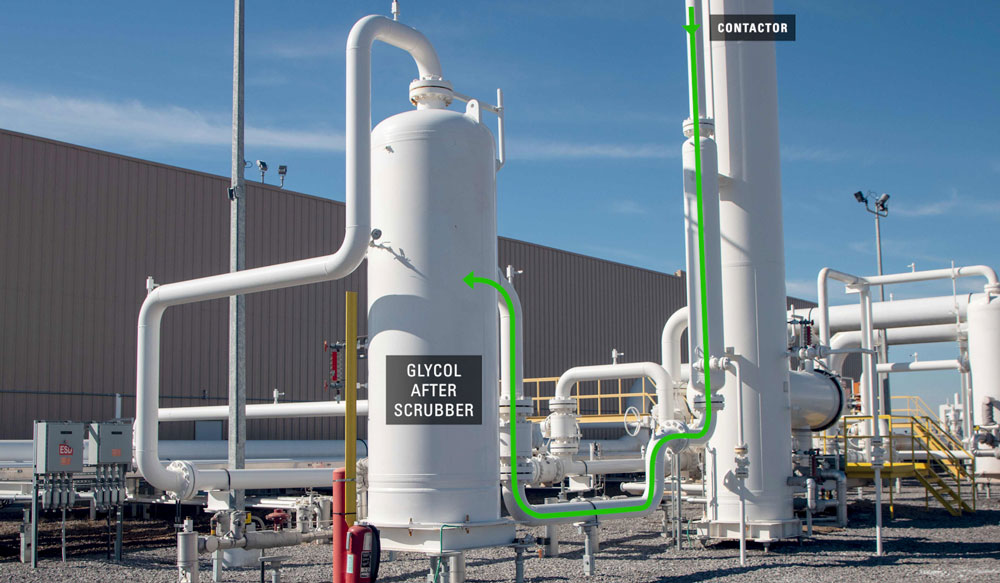

洗涤器后的乙二醇
下一艘船是乙二醇后洗涤器。其功能是捕获任何乙二醇，该气体扫出塔由于发泡。这可能是由高Ph值或气体和乙二醇之间的高温差异引起的。

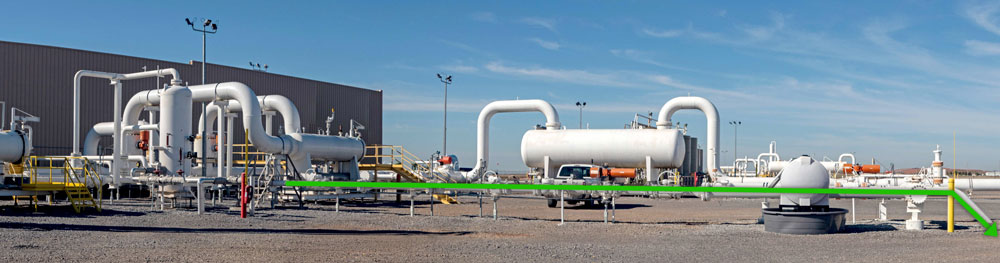

出口
当天然气从洗涤器后的乙二醇中排出时，它返回到排放管道中，并在地下输送到下一个压缩站或目的地。
气弹
气体火炬用于在启动或关闭过程中以及需要从设备中释放压力时破坏多余的气体。

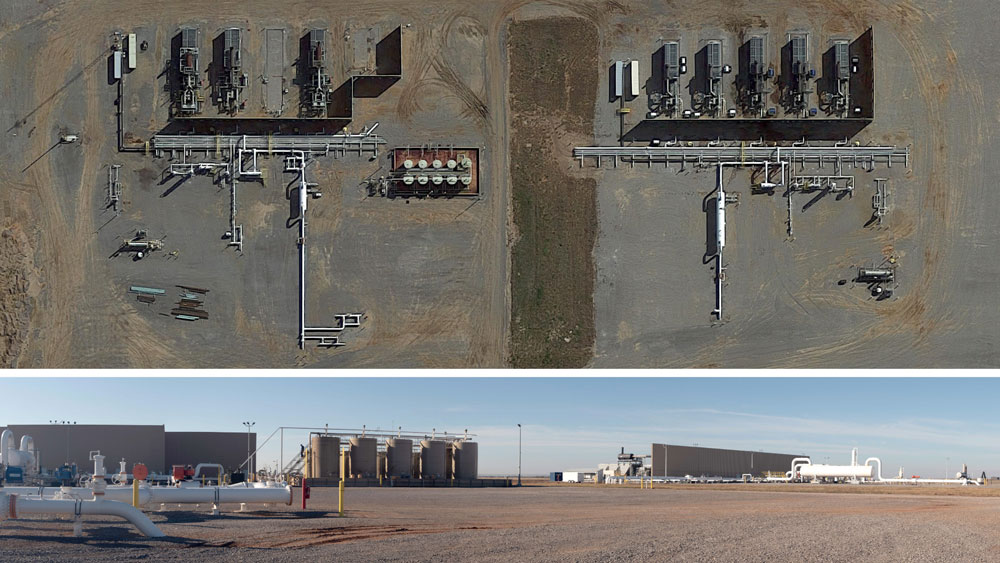

双压缩场地
为了应对更多井的增产，该油田进行了扩建。新的更高的容量足够大，需要额外的设备，而不是用更大的容器来替换它。这也使得未来的产量有了更大的增长。
这种额外的设备与刚才讨论的设备几乎相同，但有一些例外，如更大的段塞流捕集器和压缩机的数量。
这些容器和组件的目的是从许多来源获取原料天然气，对天然气进行清洁和加压，然后将其送到几英里外的下一个站或天然气处理厂。
要与专家讨论您的压缩机控制，联系您当地的Kimray商店或授权经销商。
