天然气脱水是一个过程从生产恢复天然气资源使用下游。最重要的一个部分的气体脱水设备气体吸收塔。
气体吸收塔是什么?
一个吸收塔,也称为接触塔,是天然气接触系统的triethelyne乙二醇为了释放附连水和碳氢化合物。这乙二醇“吸收”的水气体和龋齿的吸收器。

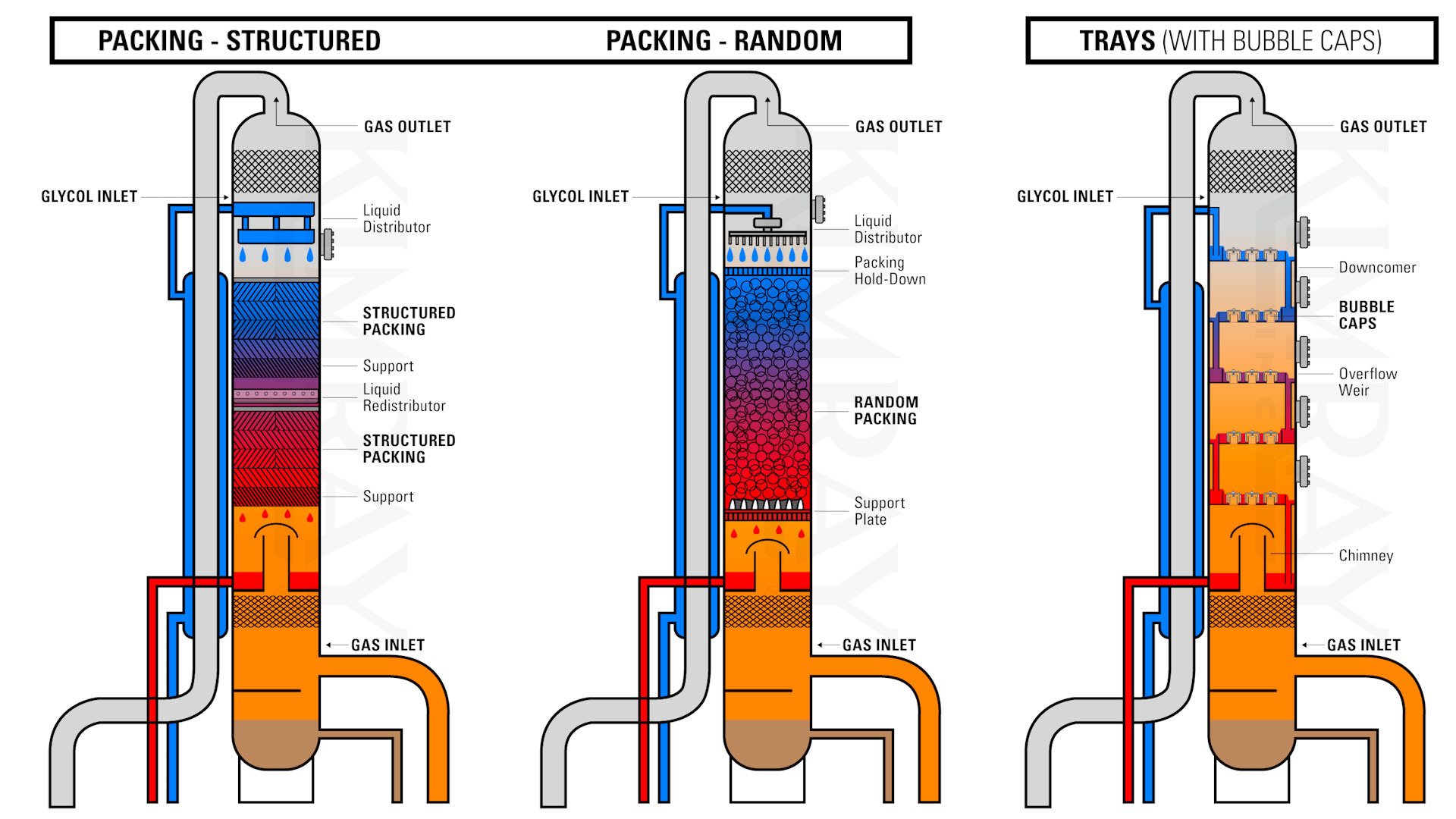

这些塔内,制造商安装3种不同类型的内部设计系统来促进这一过程:
- 结构化的包装
- 随机包装
- 托盘(或“泡帽”)
吸收塔的包装是什么?
首先,让我们来谈谈什么是包装。
填料塔包括包装,它有各种各样的形式和材料。它提供了一个表面接触和吸收可以发生。包装可以有效的吸收过程,因为更大的接触面积。
为适当的填料塔吸收,包装材料需要容纳液体流过,而不是造成压降。与此同时,它还必须允许适量的液体和气体之间的联系。

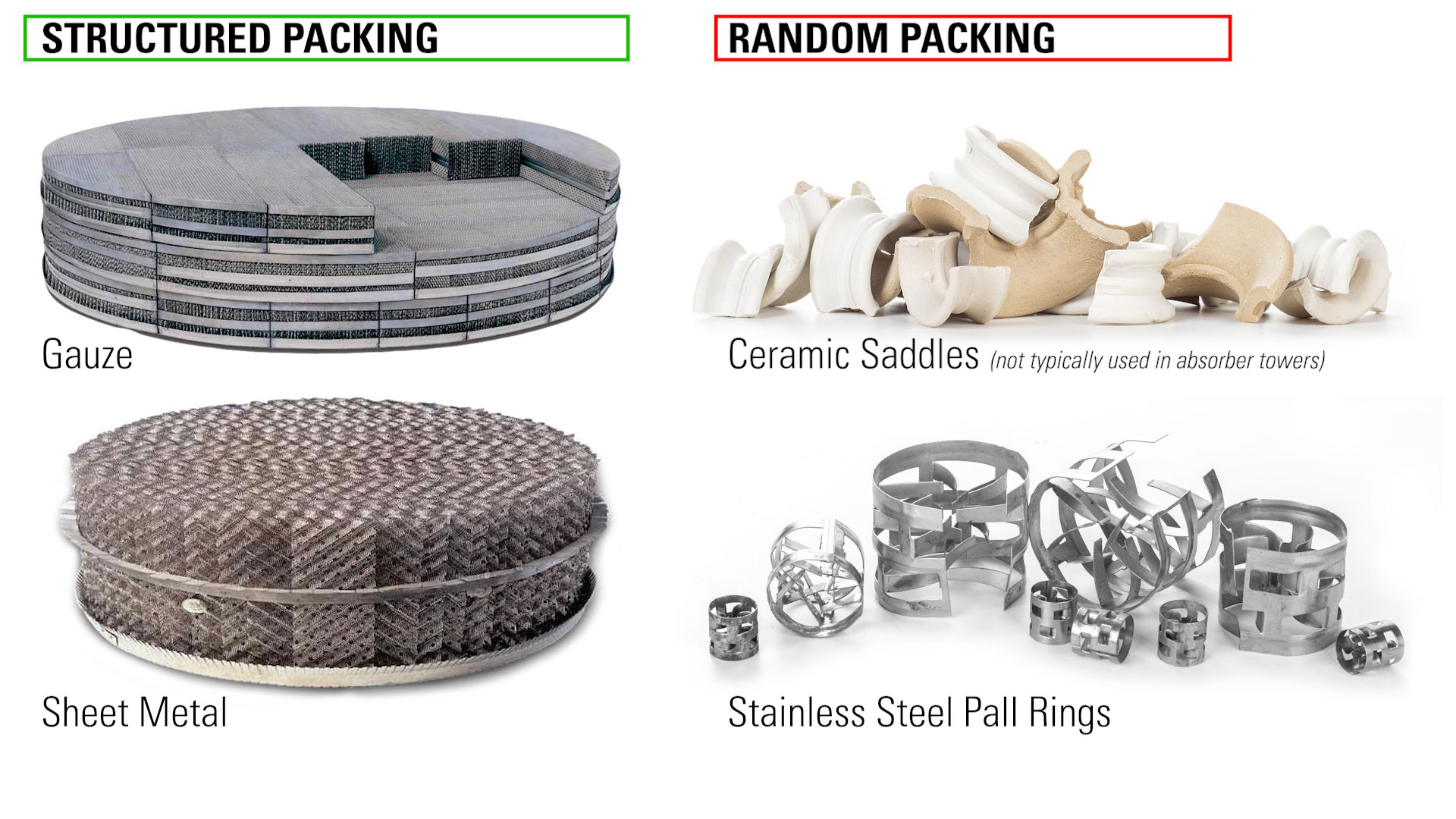

这两种类型的包装设计是结构化和随机的。

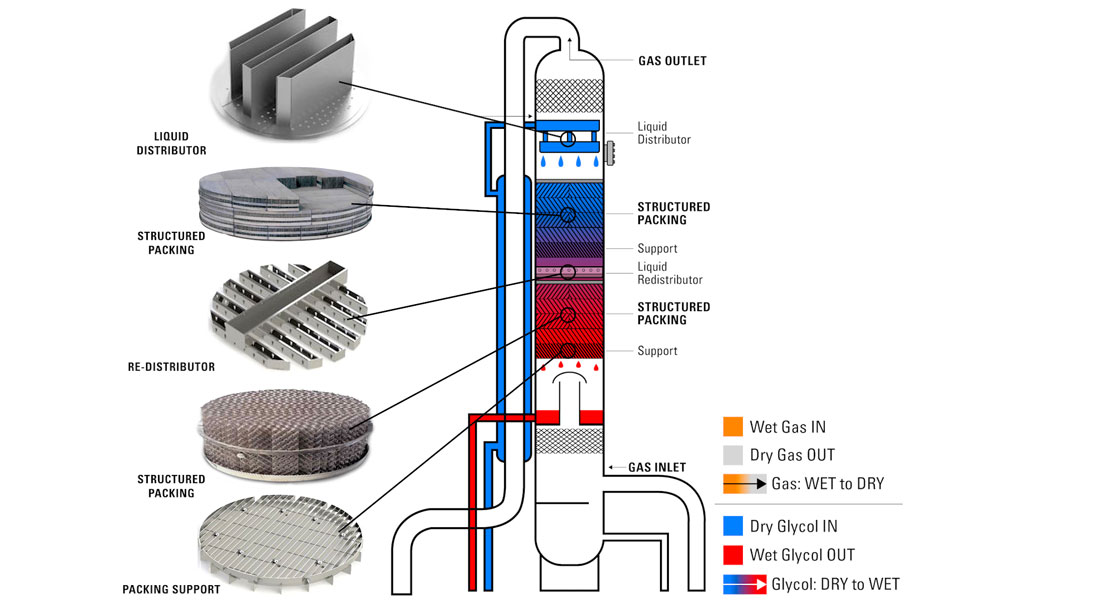

结构化的包装
结构化的包装使用大型固定的包装结构,通道液体成特定的形状。这种材料包含漏洞,凹槽、起皱等纹理元素允许增加表面积。
每一层的规整填料吸收单元扩展了塔的外径和旋转90°。包装可以几乎任何实际的直径大小。
这是基本的结构如何包装天然气脱水。
乙二醇是均匀分布在塔顶和流动通过结构化包装,涂层表面移动时。
根据塔的大小,重新分配盘可用于均匀分配的乙二醇再次包装。这阻止乙二醇通灵只吸收器的一侧。
天然气进入塔向底部和向上传播,接触的乙二醇向下,从气体吸收水。

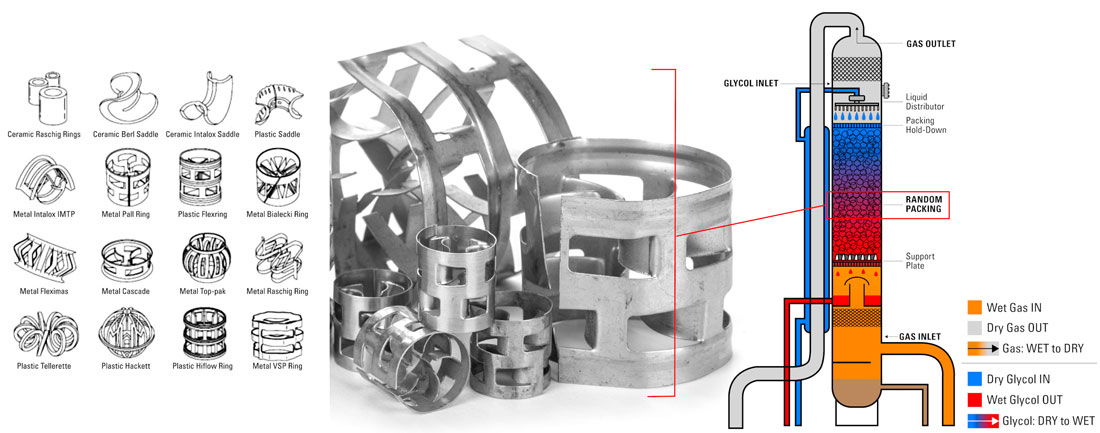

随机包装
在吸收器随机包装、塔充满不锈钢笼罩环或陶瓷马鞍。这个随机包装填充塔和随机进入的地方。
干醇进入塔顶必须流结束,在和旁边的包装将乙二醇通过塔均匀。气体进入塔的底部和向上传播,接触的乙二醇向下,从气体吸收水。
如果包装需要比10高满足除水需求,重新分配盘可用于收集乙二醇和重新分配它均匀地通过塔避免通灵。
随机包装价格便宜且更容易比结构化包装放入和取出。
随机和规整填料塔压降更低和更善于处理发泡比托盘塔和腐蚀性液体。

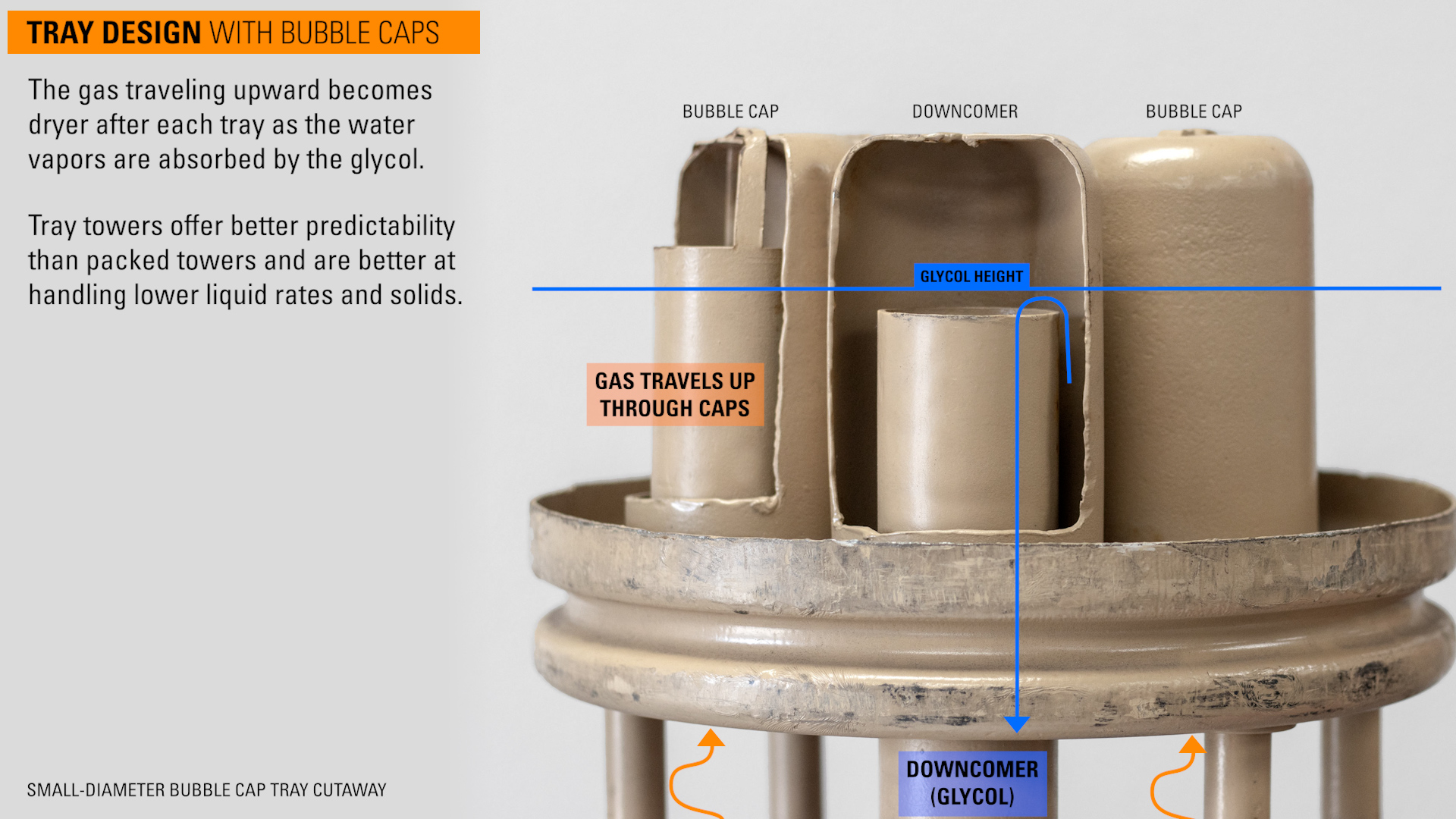

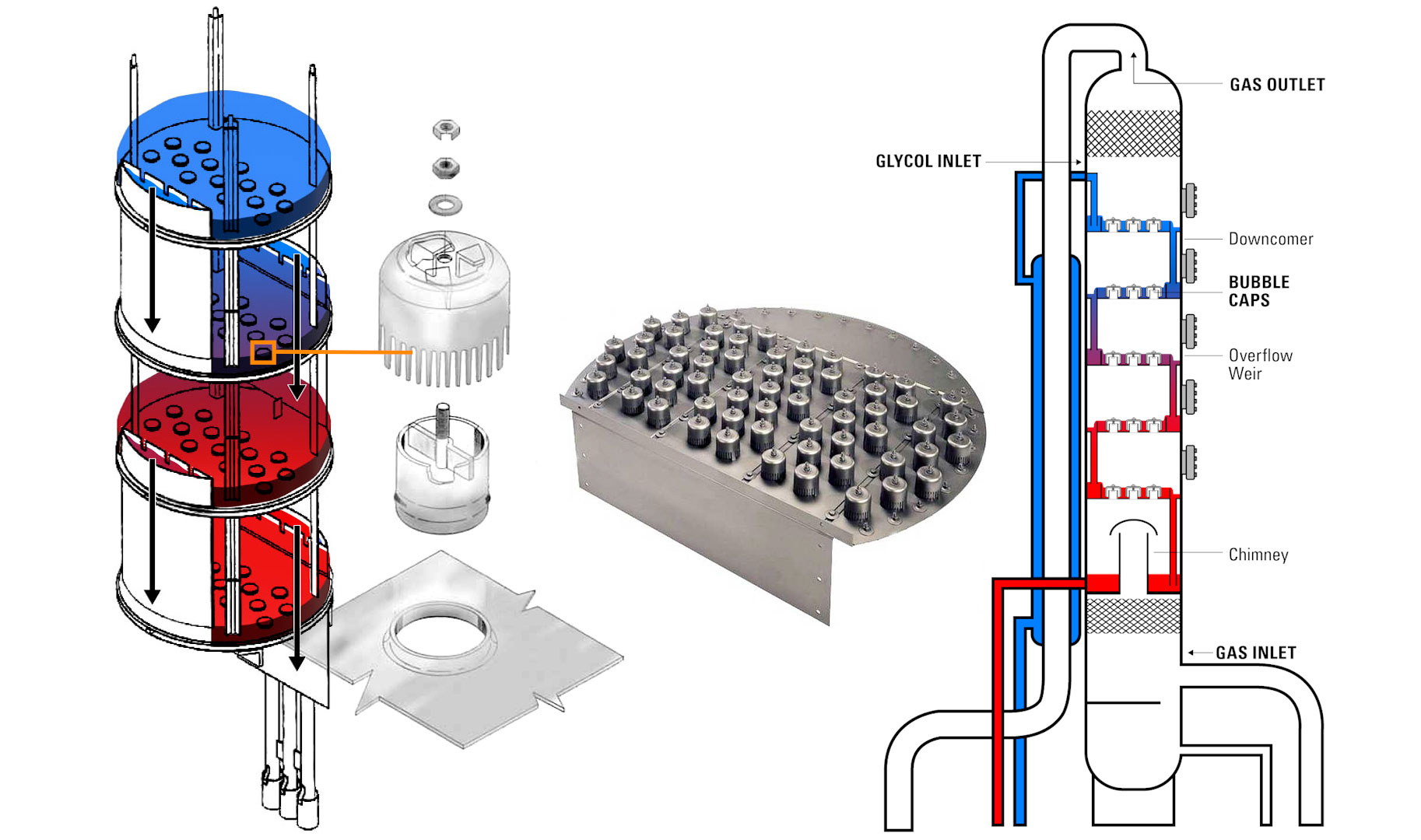

托盘塔吸收器(泡帽)
第三个也是最常见的一种吸收塔盘设计与泡沫帽。在这个设计中,水平金属托盘堆放和间隔每24”塔。
干醇进入塔的顶部和倒在泡沫帽。气体从下向上,渗过孔的帽子。
每个托盘上的乙二醇举行由一个堰前穿过下一个托盘的下水管。
每个托盘的乙二醇吸收更多的水蒸气气体。当乙二醇退出塔的底部与水饱和,称为湿乙二醇。
气体向上旅行变得干燥后每个托盘水乙二醇蒸汽被吸收的。
托盘塔比拥挤的大楼提供更好的可预测性,更善于处理利率较低的液体和固体。

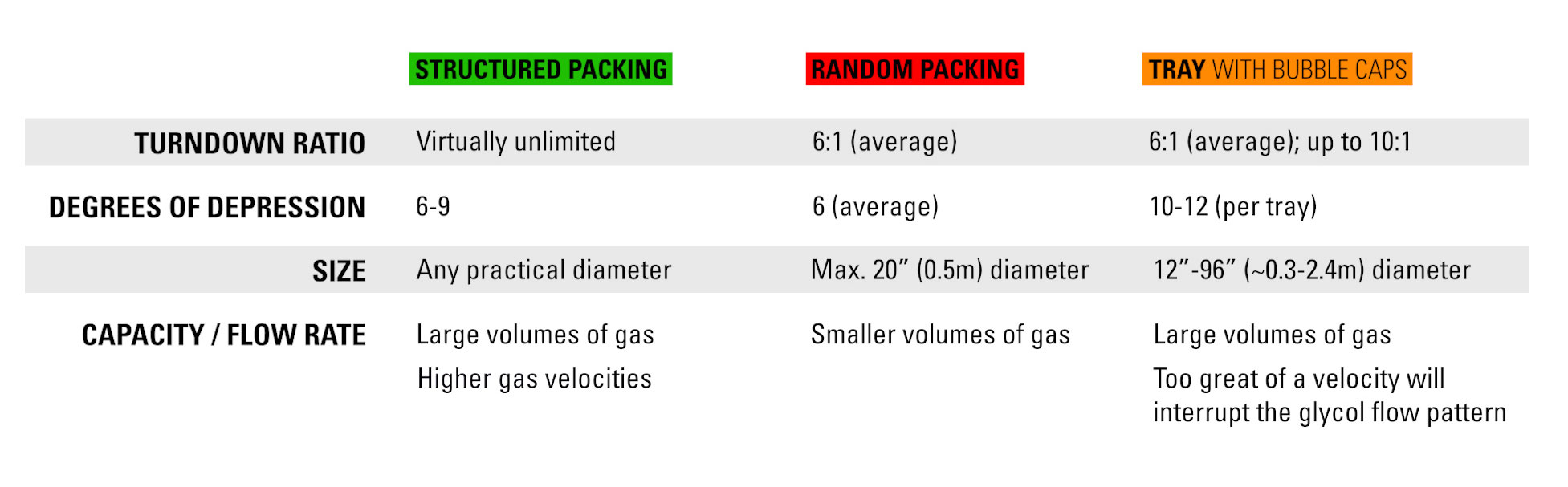

调节比解释
吸收器的调节比容器的工作范围为最大流量比最低容量。
例如,如果一个塔是额定的最大10 mmcf / d和最低是2 mmcf / d,调节比5:1。
- 与结构化的包装,平均调节比几乎是无限的。产量随时间的变化将不会影响吸收器的尺寸要求。只要乙二醇完全包装表面涂层,气体流速非常低,甚至拒绝20:1的比率。
- 的平均调节比随机包装可以随包装材料的形状和大小的吸收器,但通常比例6:1。
- 在一个托盘塔与泡沫帽、平均调节比6:1,但可以高达10:1根据托盘和泡罩的设计。
度抑郁症的填料塔吸收
抑郁症的程度,或数量的水去除包装每英尺的高度,用于确定最有效的和正确的身高要求的吸收,从而消除足够的水天然气流流。
- 结构化的包装抑郁症的范围可以从6 - 9度包装每英尺的高度。
- 随机包装约有6度每英尺的抑郁。
- 托盘塔大约每托盘10-12-degrees抑郁症所能达到的水平。
吸收塔的大小
- 一个规整填料塔可以是任何实际的直径。
- 随机填料塔有一个最大的20“的直径。任何更大的直径将抑制乙二醇在包装材料的均匀分布。
- 一个托盘塔直径的范围可以从12 - 96”。
能力/流量通过塔
吸收能力主要取决于气体通过塔速度。大体积的气体将需要更大的塔;因此,结构化或托盘的设计是两个选项。
在一个托盘塔,太大的速度将中断乙二醇流模式和打破液体密封点托盘下水管满足托盘。这导致乙二醇被扫出塔的气体。
因为设计的结构化的包装、气体速度可以高于托盘塔因为乙二醇不会被塔的气体速度高。
要了解更多,请查看我们的扩张YouTube播放列表对天然气脱水和设备。
与一个专家谈论dehy系统的挑战,联系你当地Kimray商店或授权经销商。
