的Kimray高压控制阀是市场上最多才多艺的阀门之一。它可以用在许多应用程序提供石油和天然气生产过程的控制。它可以用作:
- 气体调节器
- 转储阀(带液位控制器或电平开关)
- 减压阀
- 背压阀
在这个指导我们步行通过一些特定的类型和应用这个阀,包括:
- Stem-Guided“不平衡”阀门与Cage-Guided阀门“平衡”
- 裂纹的压力
- 背压和压力减少应用程序
- 法兰连接
- 类型的阀削减行动
- 类型的阀门的装饰材料
- 失败与失败打开阀门关闭
两个主要类别的高压控制阀stem-guided,“不平衡”,和cage-guided,“平衡。“让我们来看看一些差异。
Stem-Guided高压控制阀“不平衡”
Stem-guided阀门“不平衡。“这是什么意思?
在下面的图中,红色代表上游压力和蓝色代表下游压力。
所有的上游压力过来的座位和基于球。在这种情况下,你有压力下推球,创造力量,使其不平衡的。
有更大的压力下降,阀门可以有困难开放对向下的力。修剪尺寸较大的尤其如此喜欢3/4”和1”阀。
- 连接尺寸:1“- 2”
- 调整大小:1/8 " - 1 "
- 优势:Stem-guided阀门提供非常严格控制,这是理想的低流,高压力下降,气体管理应用程序。(例如:1”stem-guided阀可以归结为1/8”削减)。

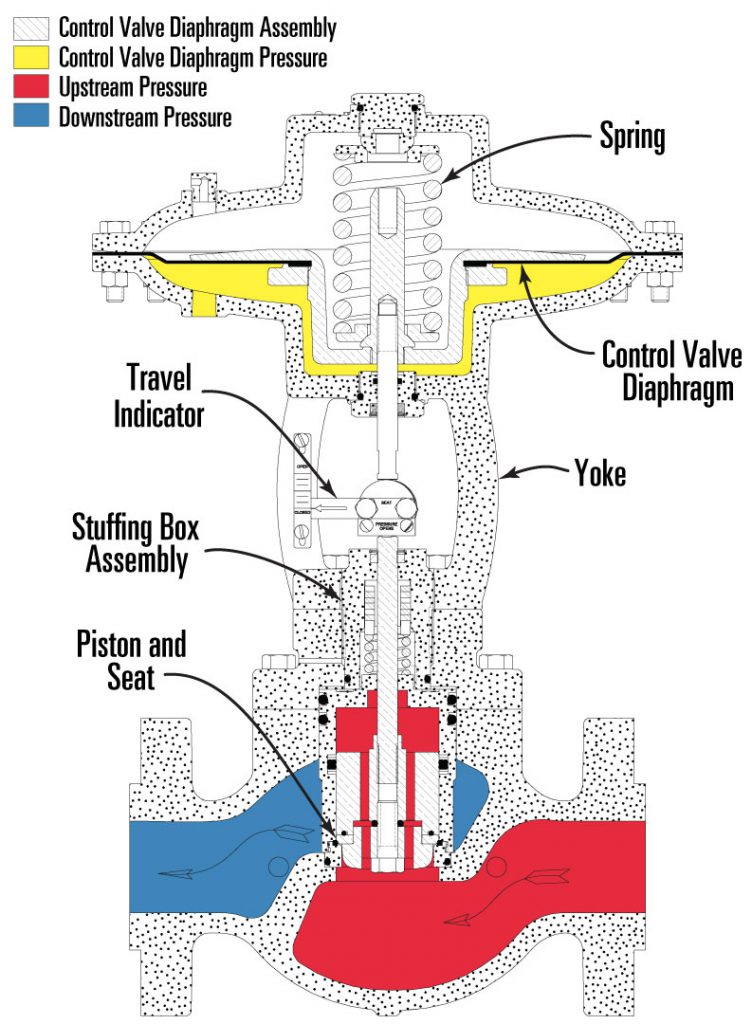

Cage-Guided“平衡”高压控制阀
Cage-guided阀门是平衡的。这是什么意思?
在下面的图中,您可以看到两个通信孔上游压力并把它放在活塞的顶部和底部。
这两个压力相互抵消,使阀“平衡”。
这意味着是否有1000 PSI压降或10 PSI压降,它仍将采取相同数量的供应信号,打开和关闭阀门。
另一个区别cage-guided stem-guided阀门是可用的大小。我们提供2 - 10“cage-guided阀门、以及一个完整的端口和降低端口选项为每个连接尺寸。
- 连接尺寸:2“-10”
- 调整大小:全流道或减少港口
- 优势:Cage-guided阀门可以流很多很快,因为体积的大小阀门可以更大。这是理想的应用程序与高压、大流量下降。

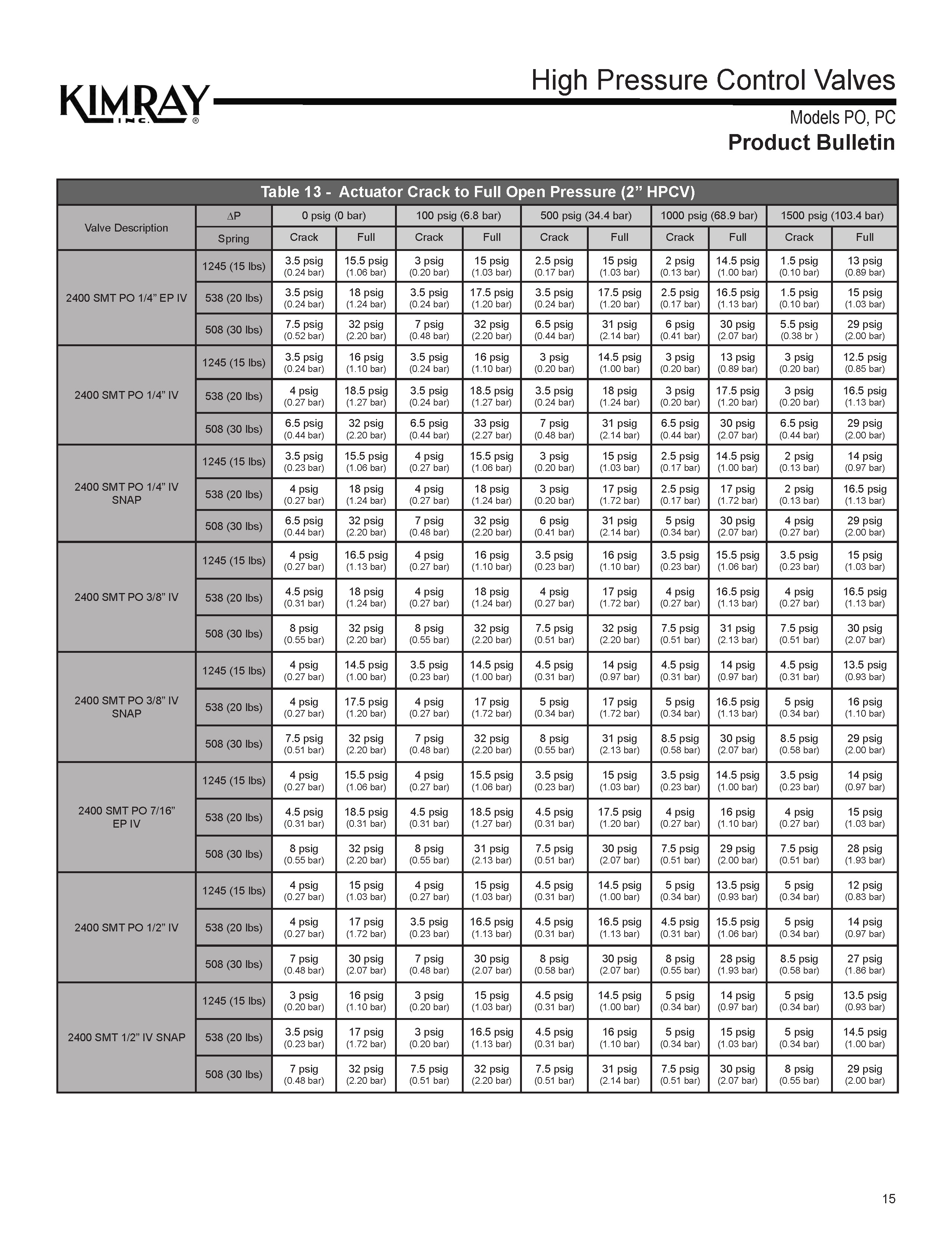

裂缝压力图
一旦你选择stem-guided或cage-guided阀,你可能想知道多少供应压力阀需要打开。
它是安全的假设30ψ是开动这些阀门在任何情况下。所以我们建议在30 PSI可用。
然而,对于一些规模较小的调整大小和低工作压力你不一定需要30 PSI开动。
如果你没有30 PSI,你想知道你需要多少供应压力阀,你可以参考我们的裂缝压力图。
在这个图表可以看到我们所有的stem-guided阀门。在这里你可以识别不同的修剪大小,然后压降。
这说明你在供应压力将crack-meaning开始打开,然后在什么压力将完全开放。
注意,有不同的大小和弹簧。
还包括操作压力,所以你可以看到多少供应压力将在你的应用程序所需的阀门进入。
类型的阀动作:吸附,名义,平等的百分比
在我们stem-guided阀门,有三种不同的阀类型-吸附、名义和比例相等。
每个阀类型打开速度不同。
上面的图表显示了流动和干细胞的比例的百分比。
快速修剪
红色的线条代表的修剪,很快开幕。开放的50%,这几乎是100%的流动。
主要应用程序快速削减包括液体倾倒在液体腐蚀性条件和转储时计量液体。
名义削减
绿线代表名义修剪,打开有点慢,实际上并不开放直到达到100%到百分之九十的干细胞旅行。
名义阀通常用于转储阀的应用程序。
相等的比例
蓝线代表等于削减比例,将非常缓慢。它没有达到100%的流,直到它在100%干的旅游。
相等的比例削减用于精确的气体调节。EP修剪也可以用于液体转储或应用程序中一个较小的简历是必需的。
类型的阀门的装饰材料:D2钢、硬质合金、氧化锆
根据您的应用程序中,您可能需要不同的材料为高压力控制阀我们的标准。
D2钢阀修剪
D2钢阀材料是我们的标准。几乎为零的平均条件很好沙子或侵蚀。
硬质合金阀们
如果你与桑迪或腐蚀性条件下,您可能希望使用我们的硬质合金。硬质合金是2.5 x比D2钢修剪,在物质损失的测试中表现良好。
氧化锆阀们
氧化锆是一种坚硬的陶瓷阀的我们建议非常磨料条件。在测试的材料损失,氧化锆削减执行16 x比标准D2钢修剪。
弹性体
弹性体是重要的控制阀内部密封材料。Kimray提供了几种不同类型的弹性体取决于您的应用程序。下载我们的导游弹性体看到弹性体为不同温度和工作条件。
这些选项包括:
- 丁钠橡胶-标准弹性体
- HSN-a不错的选择如果硫化氢存在于你的流量
- 你可以使用Aflas / Viton-the最健壮的弹性体
填料盒总成
阀体内的填料盒总成。在这里你可以看到所有的内部,填料函将阀杆填料和笼在一起。
包装可以有两种不同的选择:
- 标准包装
- 雪佛龙包装(v字形包装)
周围的包装密封阀杆和保持压力和液体或气体泄漏的。它叫做“活载包装。“这意味着春天激励包装它的控股并保持压力紧贴阀杆。
雪佛龙包装选项有点更好和更长的工作,和工作温度高于我们的标准选择。

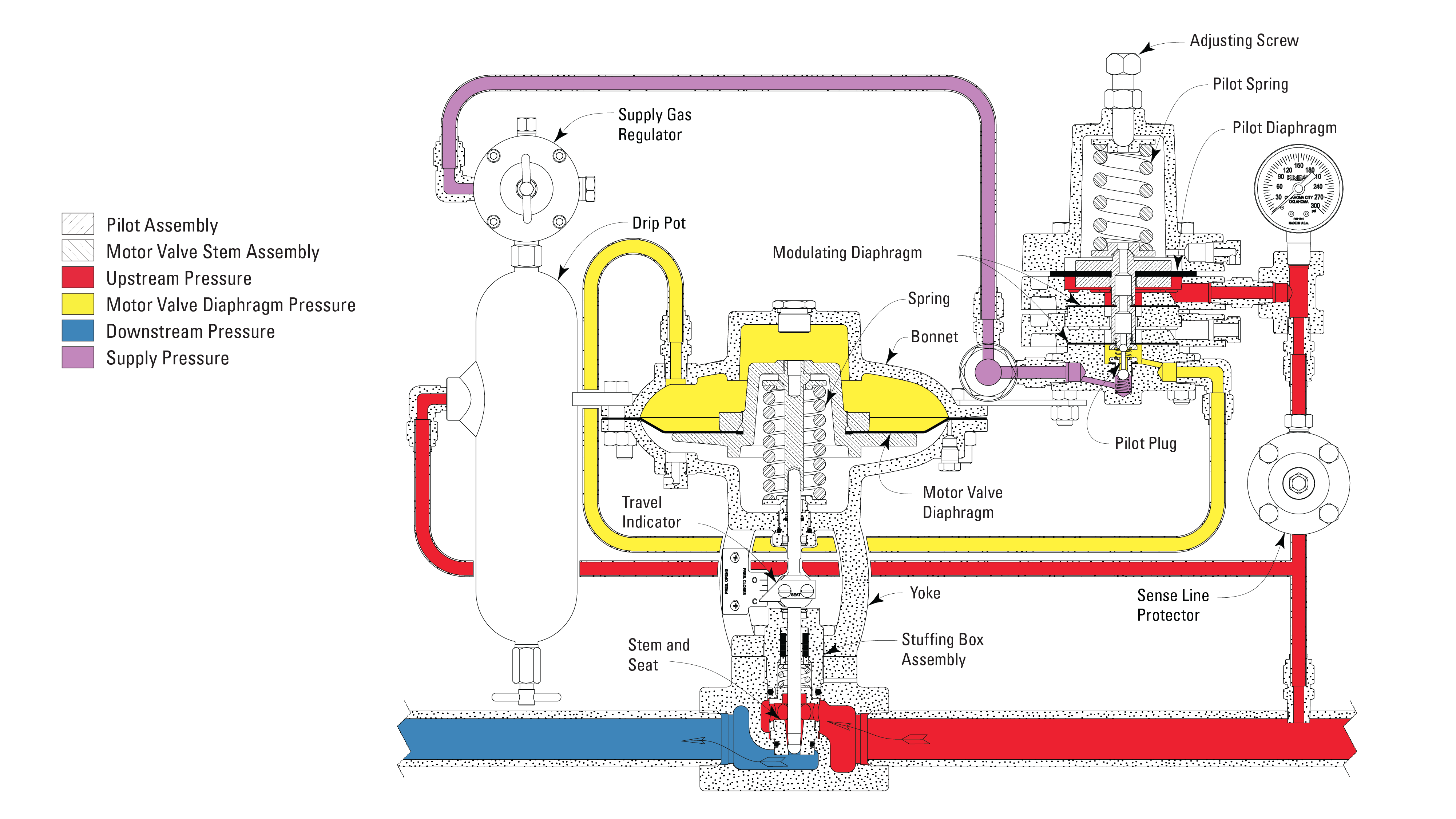

背压调节器包
高压力控制阀本身不会做任何事情。它需要一些支持产品功能。要创建一个背压调节器包,您可以首先stem-guided高压力控制阀和管一个试点,滴滤咖啡壶,供应气体调节器。
的飞行员监视上游压力,然后使调整阀调节压力。如果压力克服弹簧的飞行员,飞行员告诉阀会打开来缓解这种压力回到你的设定值。
的滴滤咖啡壶只需要提供天然气的上游阀和液体
的供应气体调节器调节到30 psi的飞行员。
失败的打开与关闭失败
我们所有的背压包来打开失败。
与背压你担心什么阀的上游,在失败的情况下,阀将打开来缓解这种压力,节省任何阀门上游的设备。
我们所有的减压包失败来关闭。
对减压阀门你关心什么阀的下游。如果没有你想要的东西阀门无法关闭。这将保存设备的下游阀。
有时您可能需要切换失败你的阀门的位置。
例如:假设您有一个减压包,你想在背压应用程序中使用它。这意味着你需要改变失败的阀门的位置。
阀门的执行机构是field-reversible。除了简单的执行机构,春天和隔膜总成翻转180度,然后把顶部。这将改变失败的阀门的位置。这个简单的转换可以节省你在购买一个全新的阀。
现场培训
我们希望您觉得本指南对您有所帮助!
如果你想请求面对面培训在高压控制阀或任何其他Kimray产品,联系你当地Kimray商店或授权经销商。
