气动继电器一般用于空气开关信号从一个到另一个来源,供应压力或从一个特定的行或排气压力控制装置,或启动控制功能。
在这个视频中,凯尔向您展示4常见的石油和天然气应用气动继电器。
4应用气动继电器

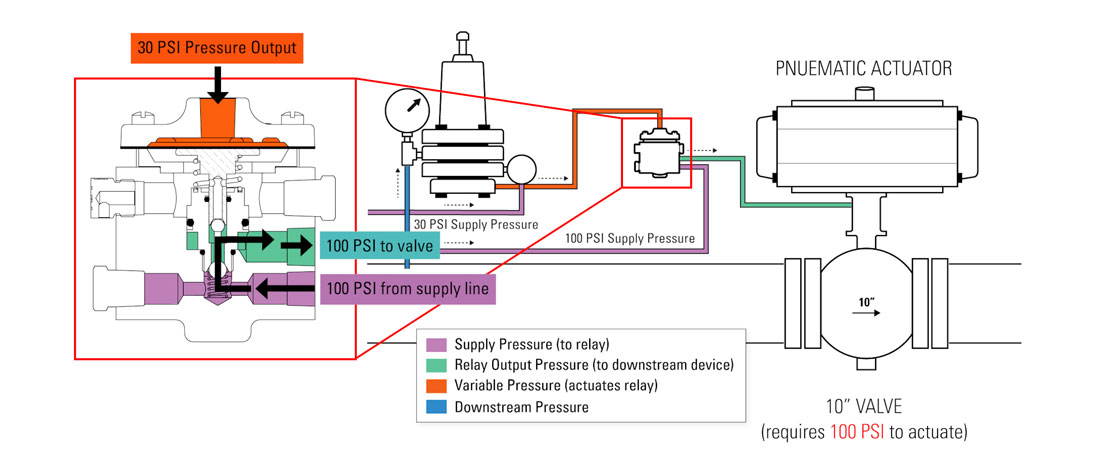

1。信号助推器
在信号辅助应用程序中,使用继电器来提高控制装置的输出压力,就像一个飞行员。
例如,想象一个气动执行机构在大阀门,要求100 PSI开动。
阀门上游的压力试验监测条件通过线。然而,飞行员的最大输出30 PSI,远低于所需的100 PSI开动大阀。
当飞行员达到设定值时,它发送30 PSI的压力输出继电器通过变量压力线。
然后继电器会发送100 PSI从一个单独的输出通过其供应行大型阀门执行机构可以打开。
2间接关井
第二个气动继电器申请间接关井。间接关井是指压力——或关井时温度控制系统是一个不安所以过程不会持续到手动复位。
在温度控制系统中,一个间接关井使用继电器关闭流程,以防止损坏设备的温度超过其设定值。
这些可以用于加热器,乳液处理器,气、蒸汽发生器、热交换器和盐浴加热器。
在压力控制系统中,一个间接关井使用继电器关闭进程,以防损坏设备的压力超过其设定值。
淘汰赛中,这些可以用于分隔符和其他压力容器。

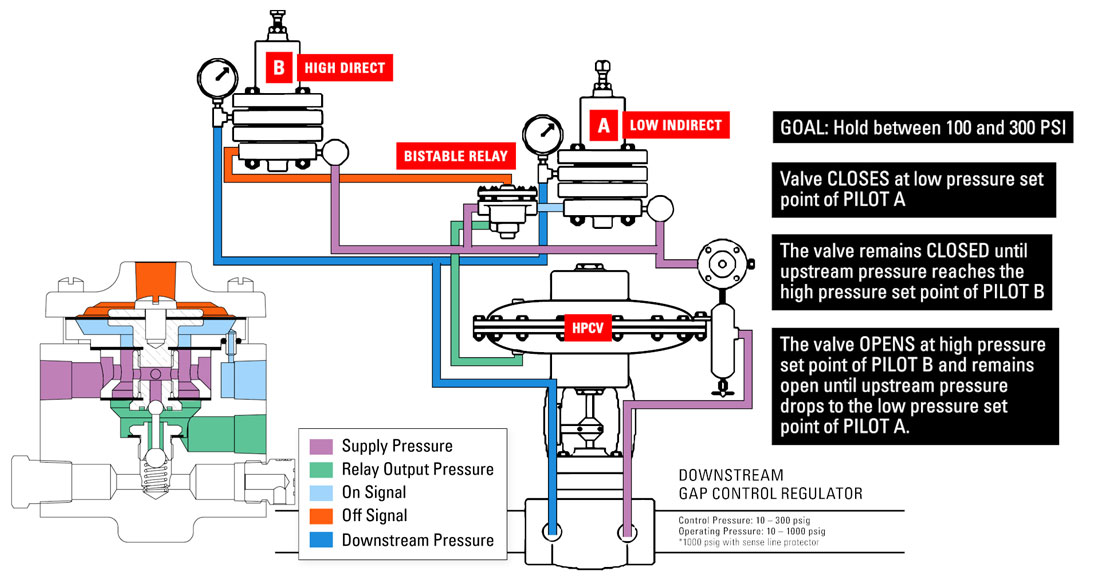

3所示。压力差距控制
如果你需要气动控制压力范围或差距,您可以使用双稳态气动继电器有两个气动飞行员。两者之间的压力波动会设置点的飞行员。
例如,假设你想要一个高压力控制阀保持压力之间的100和300 PSI。
- 高压控制阀关闭低压设定值的飞行员。
- 阀门保持关闭,直到上游压力达到飞行员B的高压力设置点。
- 高压力设置点的阀门开启试点B和保持开放,直到上游压力降到低压力设定值的飞行员。
一个常见的应用程序的双稳态气动压力差距控制继电器气举。
而不是征税压缩机通过将特定的井下压力,生产者可以设置一个差距800 - 1000 PSI。他们得到好的生产这种差距之间的任何压力。

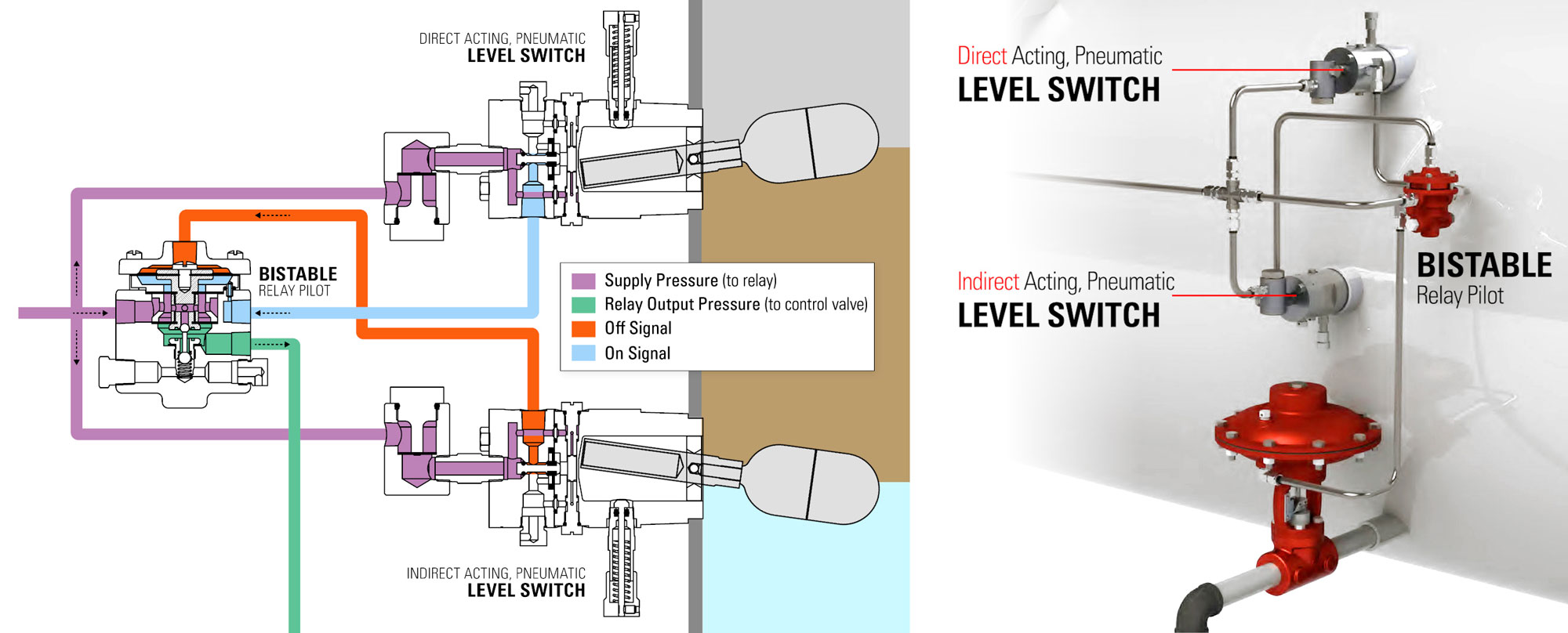

4所示。液体间隙控制
您还可以使用双稳态气动继电器来控制液位。
要做到这一点,您需要两个气动飞行员管来控制阀门控制器和两个水平,一套直接作用和间接作用。
漂浮在高水平的、直接的气动液位控制器向上移动,气动输出的低侧主要隔膜双稳态继电器被创建。
作为主要的隔膜向上传递,飞行员插头上的小球拉下台,让供应压力信号控制阀门打开。
在低水平液面降低间接液位控制器,浮动向下移动,使供应压力给气动“关闭”信号的双稳态飞行员。这克服了“上”信号,使控制阀关闭。
与一个专家谈论我们的继电器或任何其他Kimray产品,联系我们Kimray应用团队。
