杰克是什么泵?
泵杰克是一个被广泛认可的设备用于泵原油从地下水库。
一个泵杰克是如何工作的呢?
生产商使用泵千斤顶作为方法的一部分人工提升称为杆提升。你也会听到这个叫抽油杆提升或游梁式抽油机系统。
为什么杆升降机使用?
所有形式的人工提升杆提升是最常见的。
如果不是已经第一个表单的人工电梯安装杆提升之前通常是最后一个系统用于生产停止。杖举起设置可以在低储层压力和继续生产石油多年操作成本和低维护。
因为它可以在储层压力低,在大多数低产井抽油杆泵使用。附近是一个石油或天然气井低产井的经济生产时间,通常做不到每天10桶石油bbld)。
杆提升所需的设备是什么?
最表面的单位是梁泵,包括原动机和减速器。这个系统被称为摇臂泵安装。“抽油杆升降的通用名称”是指所有类型的往复式rod-lift方法包括液压动力单元或高塔系统使用的较少。
这就是为什么你会听到杖举起,梁泵、抽油杆和泵杰克都意味着通常使用相同的形式的人工升力。

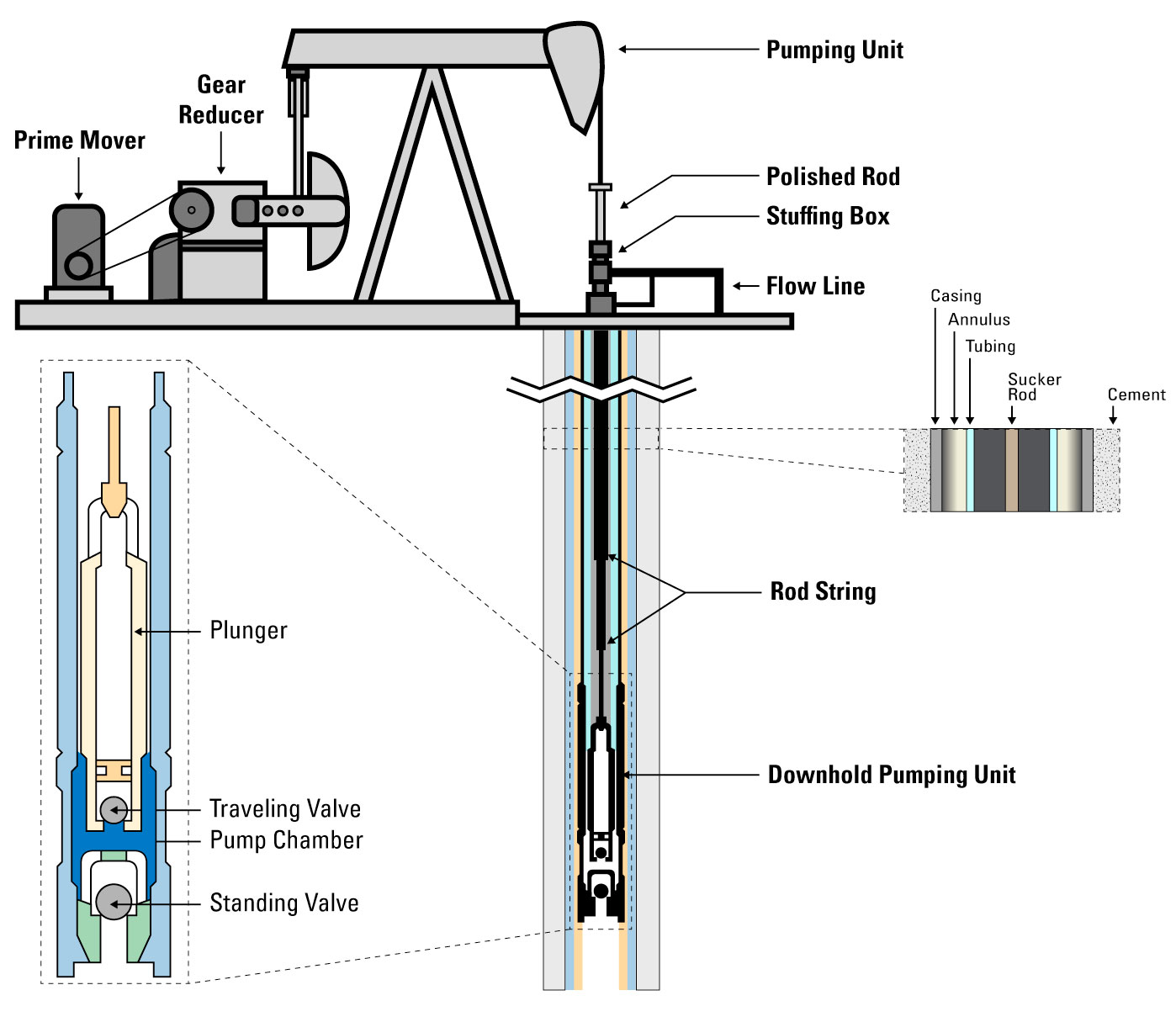

常见的杆升降系统可以简化为三个主要的组件:表面抽油机、抽油杆柱和井下抽油装置。让我们复习这些组件。
表面抽油机
表面抽油机包括几个关键部件如原动机、减速器(或齿轮箱),泵杰克和填料函。
原动力
杆提升系统是由一台电动机或内燃机称作原动力。它提供了高速、小转矩能力一个减速器。
减速器/齿轮箱
也称为齿轮箱减速器,将能量转换成一个高扭矩输出泵杰克。它允许电机和负载之间的转矩和速度根据需要进行修改。
这高扭矩输出所需的抽油机将砝码和杆字符串,以及列的石油从几千英尺的地下水面。
泵杰克
泵杰克、抽油机使用旋转运动的原动力和回访时的垂直运动杆与井下泵连接字符串。
泵杰克是主要可见元素,获得了许多创造性的名称多年来像点头驴,摇摆木马,恐龙,又渴鸟。
填料函
填料函形式与光杆密封,并允许它上下移动没有石油泄漏。它转移生产液体的注入三通和流水线。
抽油杆
光杆
中最顶部的杆光杆杆字符串。
抽油杆柱
长串的光杆连接抽油杆或棒字符串,它表面单元连接到井下泵。每次抚摸棒和水泵,产生液体的体积是抬到地面。
泵机组
井下泵总成

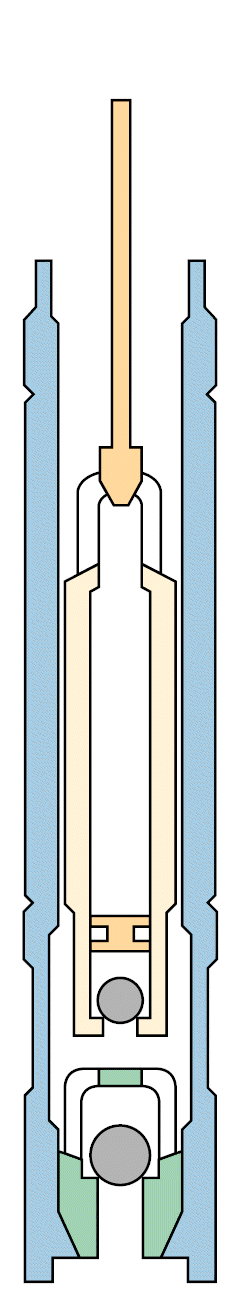

井下泵是组件,液压油管。它由一个泵室,旅行的柱塞阀(骑阀)和固定阀。

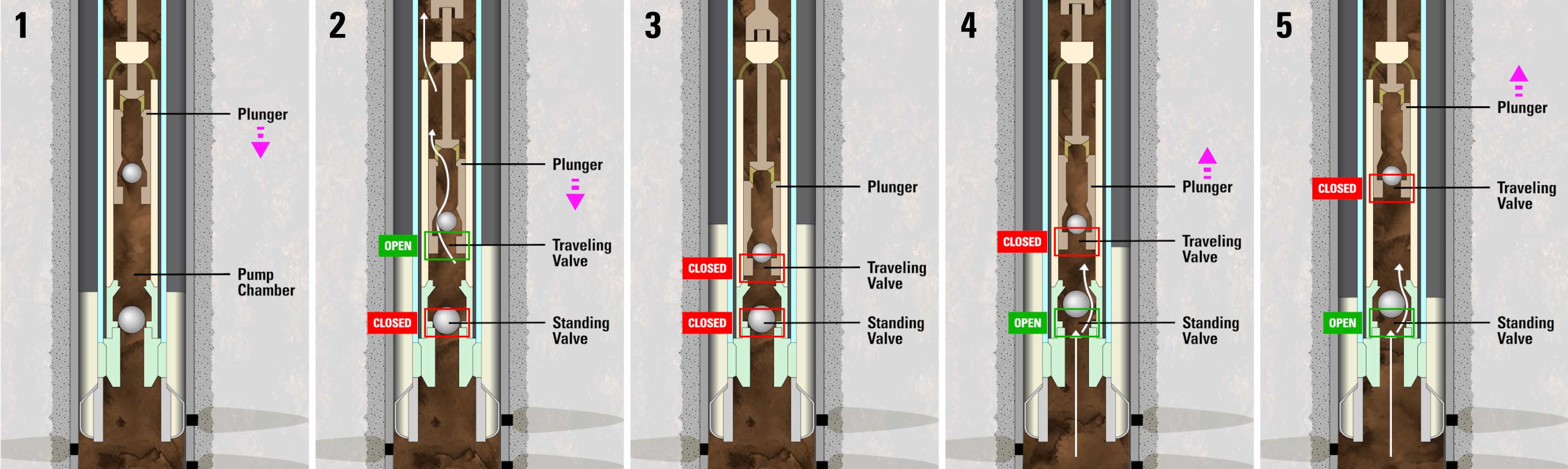

随着柱塞泵室,旅行旅行阀是开放而固定阀关闭,活塞上方允许流体流动。
当柱塞回到泵室,固定阀打开,和旅行阀关闭,吸引更多的从储层流体。
泵机组的行为像一个止回阀。它允许流体流动通过球检查但不回水库。
Multi-Plunger泵
抽油机也可以与多个活塞设计。一些应用程序,可以使用双柱塞包括生产高粘度油或低gas-to-oil比率。
挑战与泵千斤顶
体积的限制
与泵千斤顶的一个挑战是体积的限制。如果你操作增加卷,你可能不得不改变泵的一个更大的尺寸,以适应不断变化的环境,这需要停机时间工作平台拉棒和泵。
气体的干扰
如果油井生产足够的石油,抽油机可能运作的24/7,但随着生产操作员可能减缓下降的速度单位或间歇地操作它。如果泵操作过快,可能产生气体通过相同的穿孔石油。
如果气体进入泵,导致泵的压力积累不足。在这种情况下,泵不能打开站或旅游阀门由于压缩的气体。
与很少或没有在表面,这个问题被称为气体的干扰。这可以成为“气锁”,无论是阀在打开泵冲程周期。
