天然气压缩机站是什么?
天然气压缩机站在石油和天然气工业起着至关重要的作用。公司构建这些站在天然气管道和使用它们来压缩气体,这样就可以继续下游流向最终目的地,这可能是一个加工厂,储罐或零售或公用事业公司。
有一些关键部件组成一个典型的站:
- 压缩机。压缩机是一个大型引擎,使用容积式压缩气体。可能有一个或多个压缩机的压缩机站在现场。当然,这取决于管道的需求。
- 洗涤器和过滤器。压缩机站也用洗涤器和过滤器来敲除水、杂质和碳氢化合物。
- 气体冷却系统。压缩天然气使得其温度上升。中游公司经常运行气体通过气体冷却系统,降低气体温度,以防止管道的破坏。
天然气压缩机站在哪里?
天然气压缩机站在许多地方可以发现在美国。

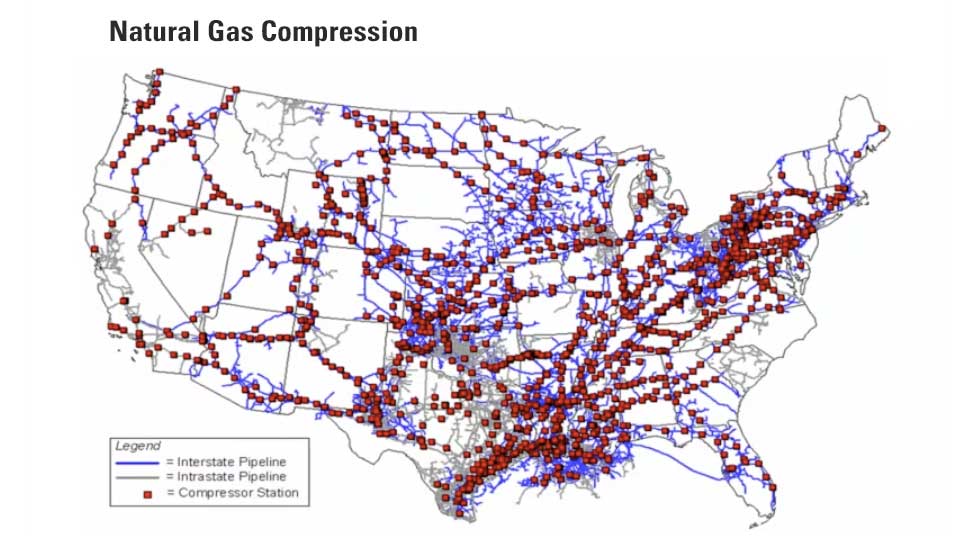

在这个天然气压缩机站地图,蓝线是州际管道。像一个州际高速公路,这些穿过。
灰色的线是州内的,这意味着他们为当地的地区。
每个红色方块代表一个压缩机站。他们大约每40 - 100英里取决于体积等因素,管道直径,地形和目的地。

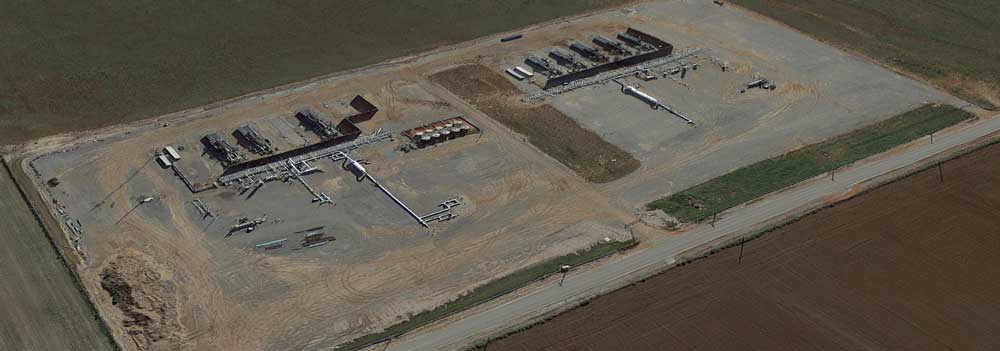

天然气压缩机站布局
下面我们将介绍一个典型的天然气压缩站布局和解释每一块设备是如何工作的。

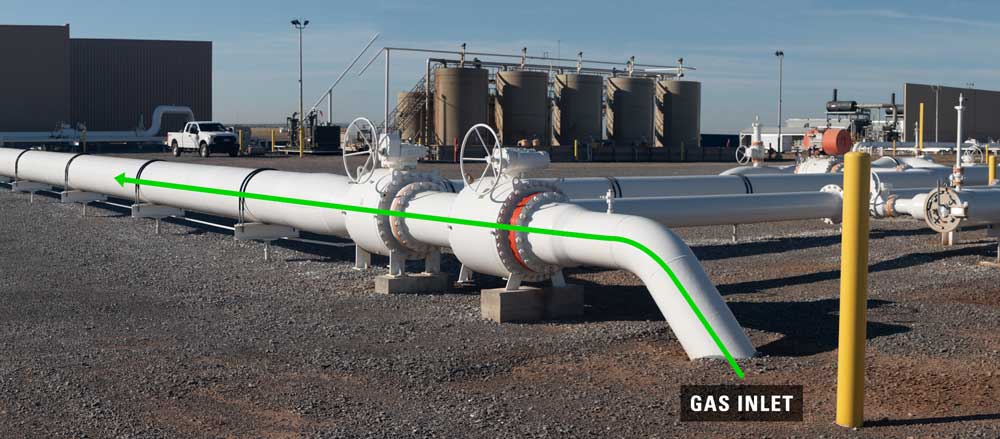

主要进口
压缩机站的入口管来自地下,把天然气从许多不同的网站。在视频中,超过500个网站流入流量超过45 MMCFD本站。

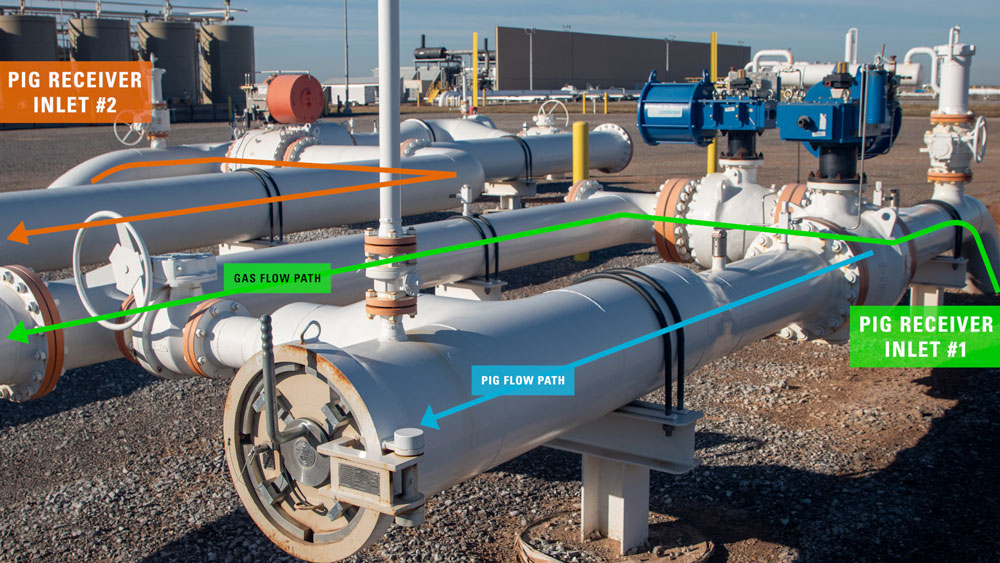

猪接收机
还通向主入口在这个网站上是两个猪接收器从两个不同的线。的所有过程流体猪是推进从发射器进入主入口与天然气管道。
猪接收机,猪陷阱就是操作员关闭将删除线。PIG-SIG将表明,猪已经到来。
紧急关闭阀(ESD)
紧急关闭阀,下一个管道或防静电。如果有人按一个紧急关闭按钮,或如果系统压力,这将关井系统。
在ESD事件的关闭,旁路管线将用于缓慢增加压力恢复操作,所以在启动系统的加压速度不是很快。
在正常操作期间,天然气在降价PSI进入车站。离开车站的时候,最后的压力将在1250 - 1300 PSI。

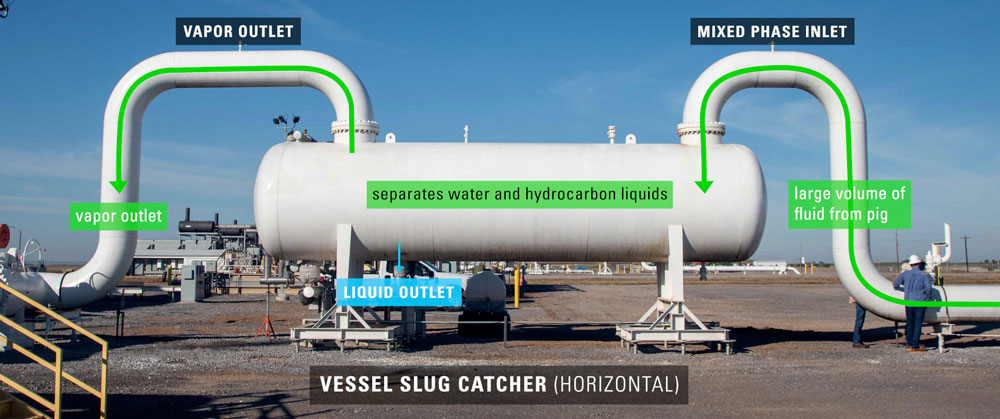

蛞蝓捕手
蛞蝓捕手旨在处理液的大量猪推到车站。它还有助于分离水和碳氢化合物液体可能凝结的气体流气体冷却并穿过管道。
大量的碳氢化合物液体和水猪推到蛞蝓捕手前往储油罐在视频中的位置。
在这一点上,一个网站可能使用一个破乳器来援助这个分离过程的资源。
蛞蝓麦田后,你可能会注意到更多的管道空连接端口。车站在视频构建模块化和允许其它设备被添加在未来如果生产者决定有必要增加容量。
大部分的初始液体已被移除后,天然气进入第二个容器——过滤分离器。

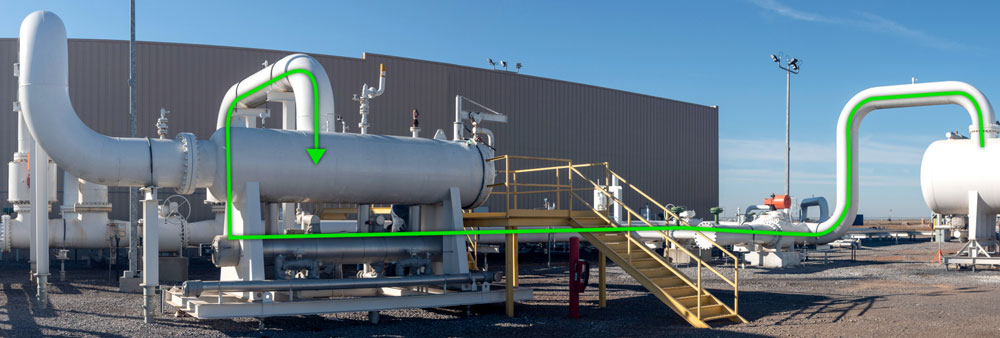

过滤分离器
过滤分离器去除杂质如管垢、水、硫化铁、液态碳氢化合物,压缩机润滑油从天然气和硫磺产品。
一个过滤分离器与一个标准的分离器容器的不同之处在于,它使用过滤元素去除污染物,而不是使用机械设备和其他分离的原则。过滤分离器操作,看我们的视频过滤分离器。
这个过滤分离器的液体引导设计的液体落入较低部分的容器。这是一个两级分离器,不是与二段分隔符混淆。在第一阶段液体影响及其水平是由这个液位控制器控制。
在第二阶段,当气体通过过滤器,液体滴在另一边的引导和控制二级控制器。

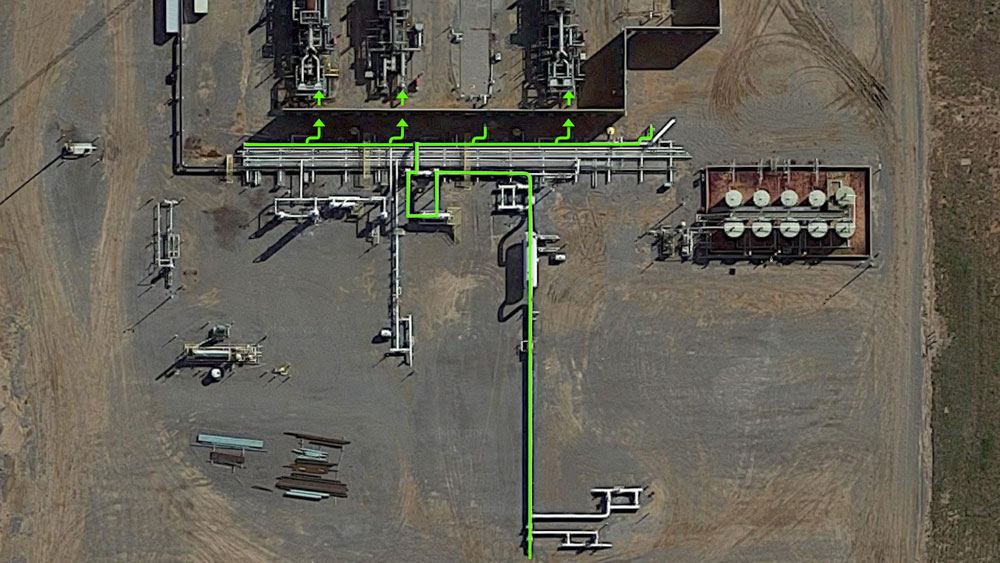

然后气体流入每个压缩机的吸头和成单独的入口。

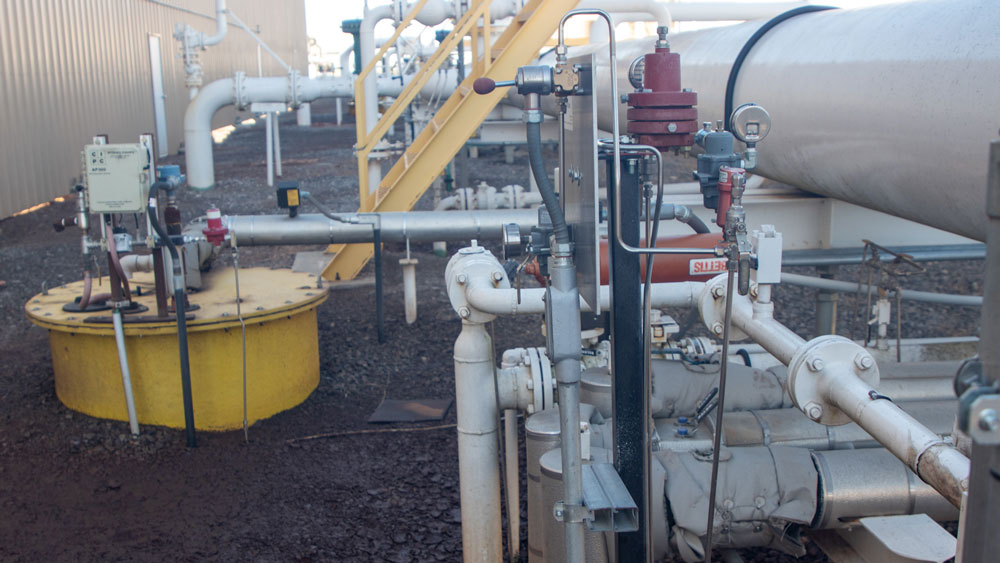

压力减少飞行员/吸力控制阀门
这个飞行员是监视和控制压缩机的吸入。压缩机运行最有效地在某个窗口的状态。的吸入控制阀和飞行员防止压缩机吸入压力高或低。

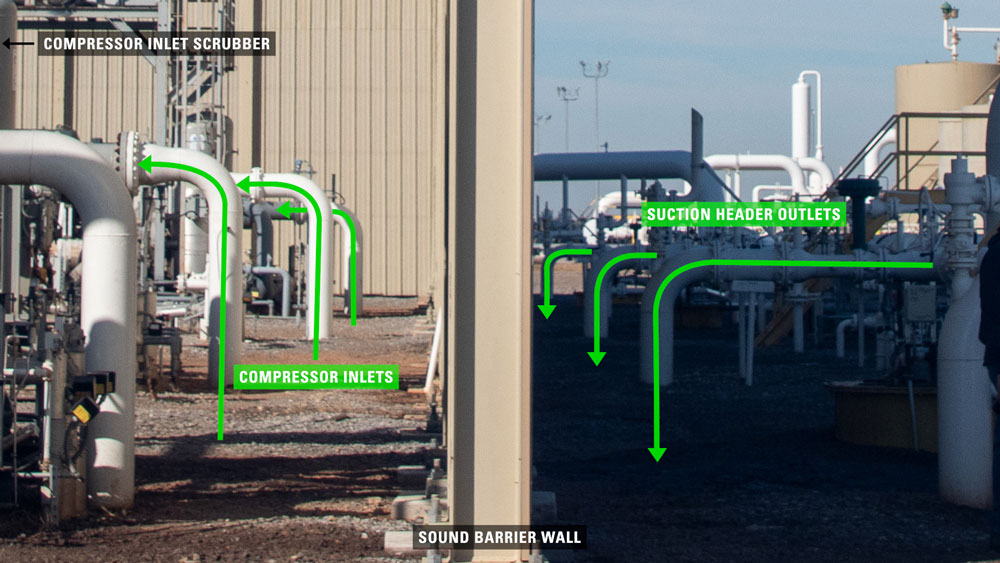

吸入控制阀后,穿过地下管道天然气压缩机的入口洗涤器,位于声障墙的另一边。
压缩机
大型压缩机的压缩机站在视频中发现,大量的气体被聚集来自多个井大面积或者从一个大的管道。这些电台帮助气体从一边移动到另一个。
压缩机发现在这些站的规模和数量随压力、体积的气体和移动的距离必须前往下一站。

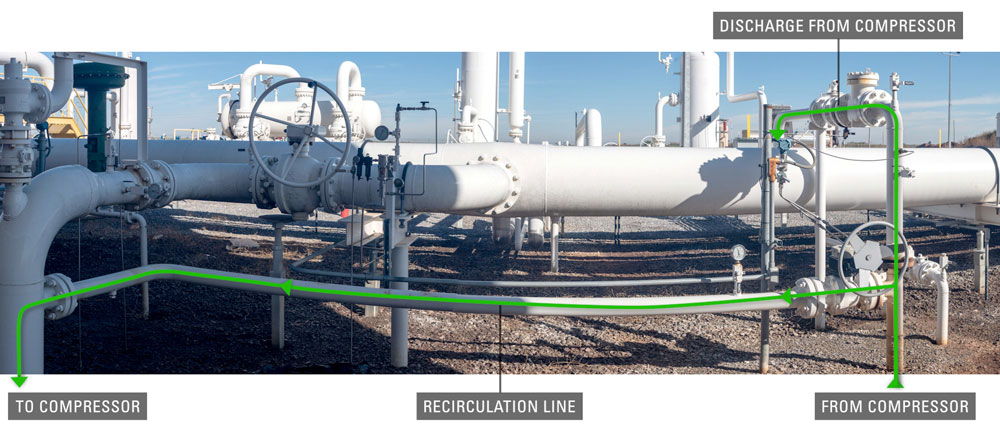

排泄管
天然气被压缩后,更高的压力允许排入一个较小的管道,在同一流量。
也从主要的放电是一个循环线。这可以使用如果天然气需求再次通过压缩机运行。

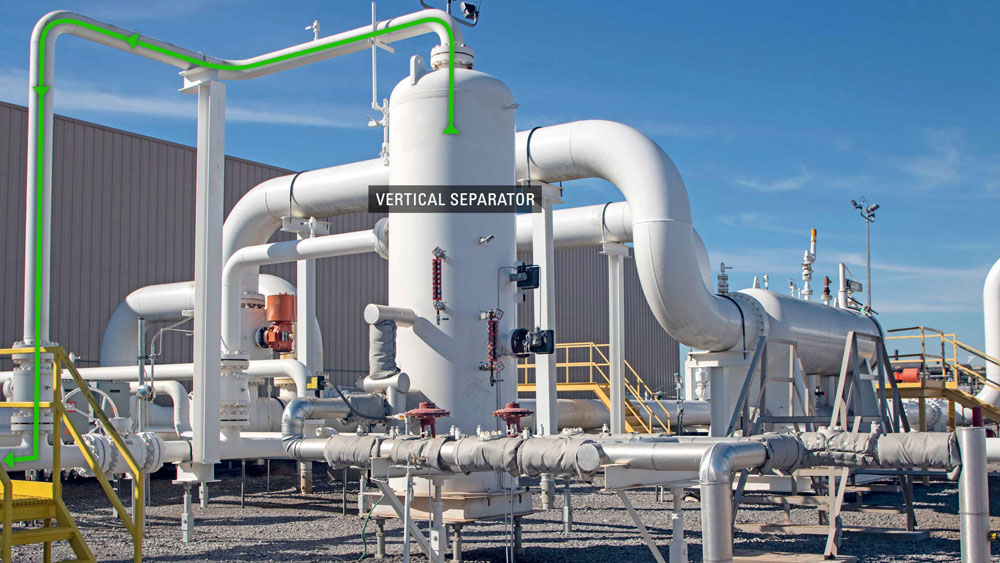

立式分离器

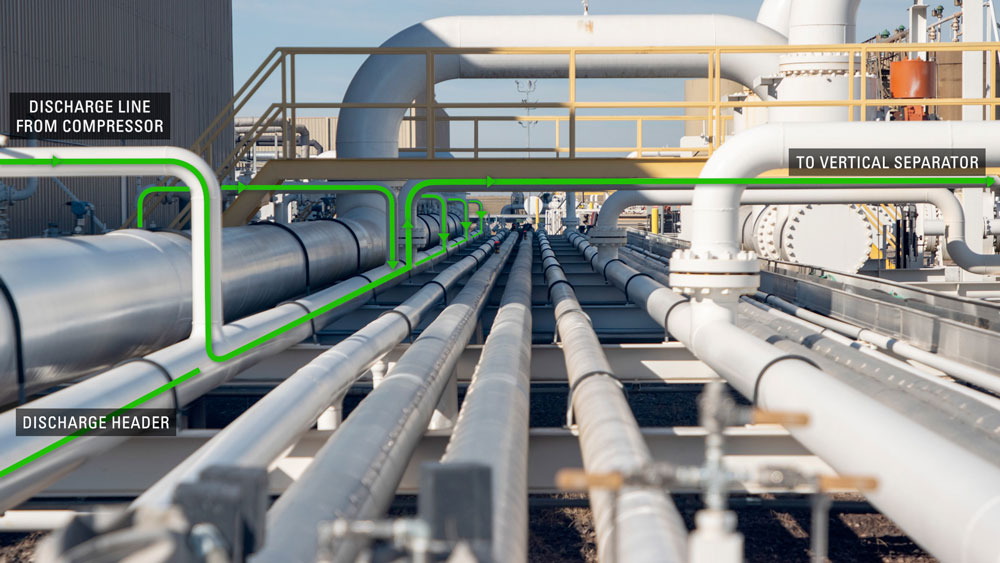

每个压缩机的排出管线到放电头然后进入立式分离器。天然气压缩,然后冷却后,将出现在更多的冷凝气体流。这个立式分离器去除这些浓缩液体的气体。
过滤分离器
另一个过滤分离器用于去除更多的杂质如管垢、水、硫化铁、液态碳氢化合物,压缩机润滑油从天然气和硫磺产品。

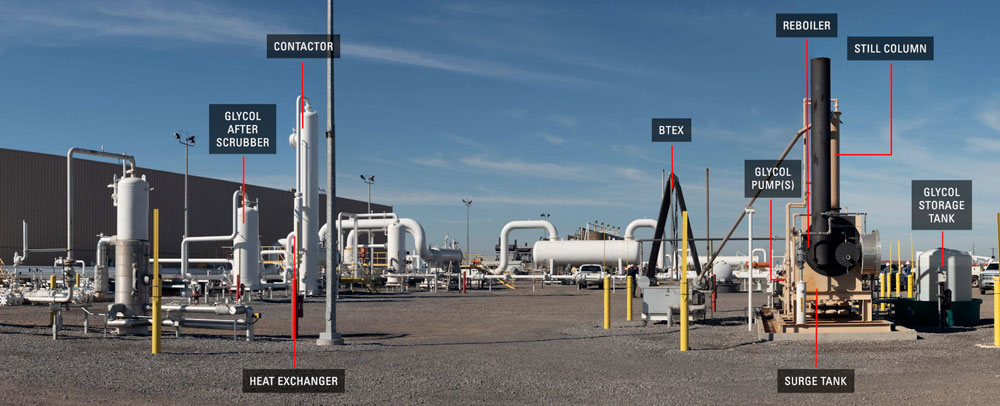

脱水
有很多设备所需的脱水过程。

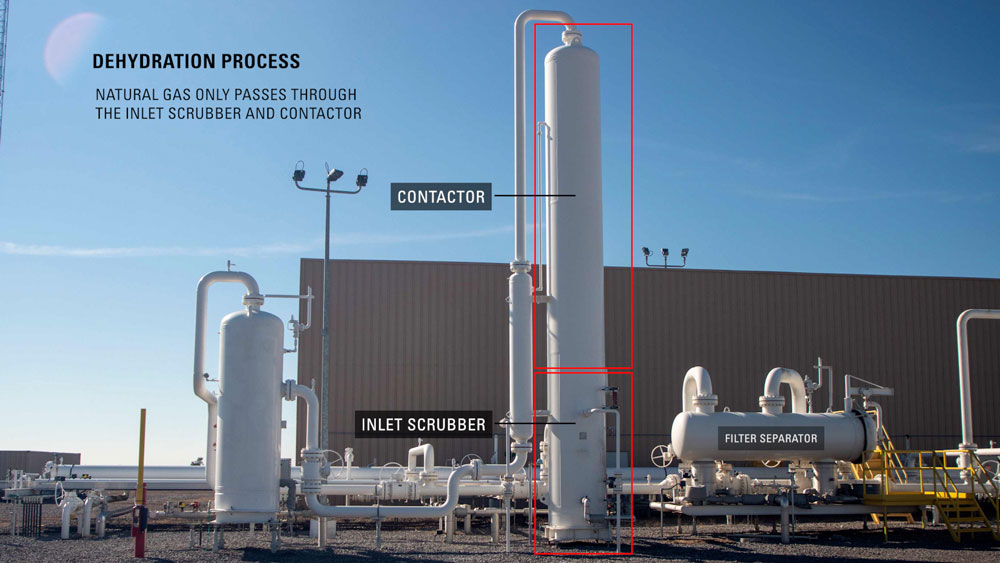

天然气只穿过入口洗涤器和接触器。在网站上的视频中,这两个容器组合成一个单位。所有其他设备用于再生使用的乙二醇脱水过程和位于距离更远,通过地下管道连接。

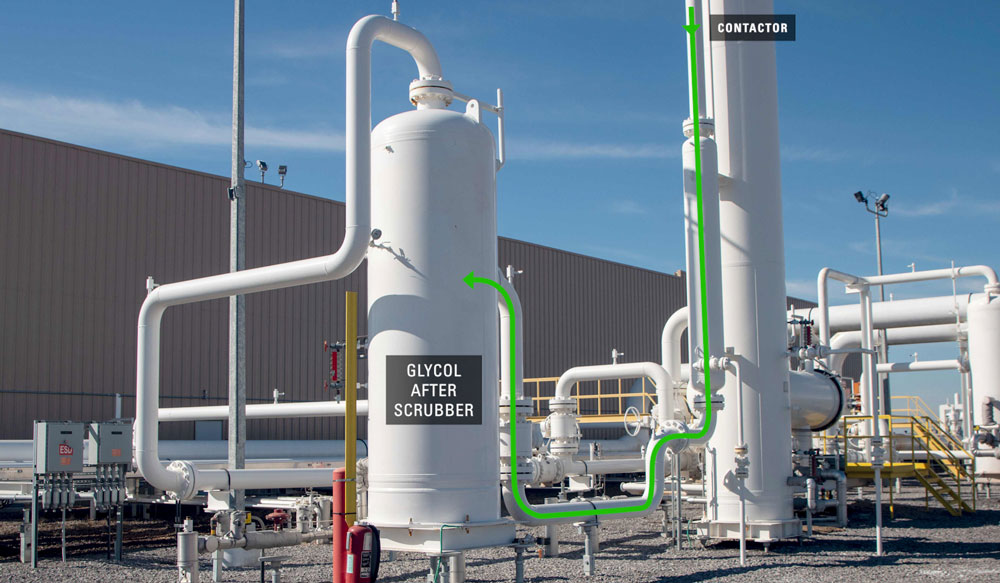

乙二醇后洗涤器
下一个船乙二醇后洗涤器。的功能是捕获任何乙二醇气扫塔由于发泡。这可能是由于高Ph值或高温气体和醇之间的差。

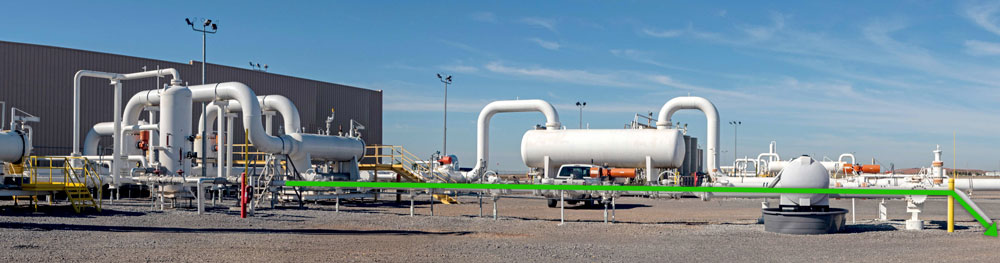

出口
当天然气出口醇洗涤器之后,它回到排放管道和地下到下一个压缩机站或旅行的目的地。
气弹
火炬气用于摧毁多余气体启动或关闭过程中,当需要解除压力设备。

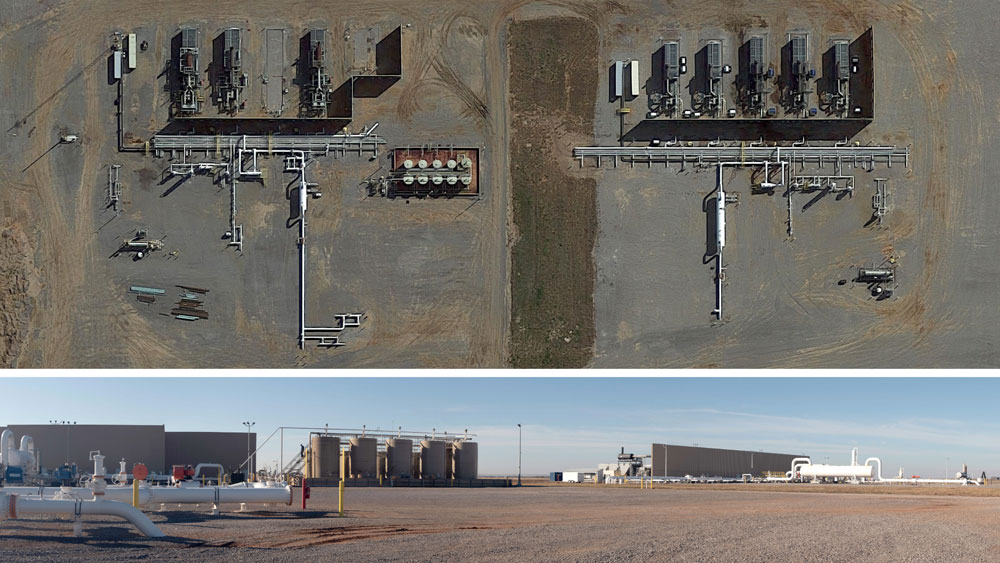

双压缩网站
这个网站是扩展到处理额外增加的产量井。新的更高的体积足够大需要额外的设备,而不是取代它与更大的船只。这也使得在未来更增加生产。
这额外的设备是一个几乎相同的设置只是讨论一些异常更大一部分麦田和压缩机的数量。
这些容器和组件的目的是把原料天然气,还可以从许多别的来源、清洁和增压气体和发送它英里外的下一站或天然气加工厂。
与一个专家谈论你的压缩机控制,联系你当地Kimray商店或授权经销商。
