的电动阀门控制器方案是一个紧凑,易于使用的石油和天然气的自动化解决方案,包括远程监控和控制生产。
在这个视频和文章中,我们将向您展示有组装电动阀门控制器方案。这个位置的组件将提供最小的足迹和最有效地利用油管。
在你开始之前,你要穿上合适的PPE和确保遵守所有公司的安全要求。
部分:
- 电气试验
- 我/ P定位器
- 压力传感器
- 供应气体调节器
- 滴滤咖啡壶
- 控制阀
组件:
- 连接器:
- (5)肘连接器
- (3)直连接器
- (1)乳头连接器
- 大约4 - 5“3/8”油管
- 乐泰
- 底漆
- 线带
- 安装支架(I / P)
- 螺栓和螺母(安装支架)
如果监测上游压力:
- 连接
- 附加¼”乳头
工具:
- 一个签证
- 管弯管机
- 油管刀具
- 9/16英寸扳手
- 5/8英寸扳手
- 11/16英寸扳手
- 通道锁
- 可调扳手
如果做电气接线图:
- 剥线钳
- 终端螺丝刀
配件
首先,我们将安装配件为每个组件,然后装入阀体。
所有油管连接,应用底漆和乐泰。不加压的,螺纹连接(乳头从I / P是的&是的换能器连接),使用线程磁带。
- 把我/ P的猛烈批评。
- 使用一个可调扳手,山直连接器的入口端I / P在同一边的电线。
- 山对面的另一个直接连接器插座。
- 把两个¼”插头从阀体和使用它们来填补剩余的开放进口和出口的I / P。
- 删除虎钳的I / P和插入供应气体调节器。
- 把乳头放进苹果真正的输入和输出直连接器的岩石。
- 现在删除,把苹果真正滴滤咖啡壶在虎钳。
- 线程的乳头SGR滴滤咖啡壶。
- 把手肘的进口滴锅。
- 把压力传感器在虎钳。
- 现在,安装一个肘的进气压力传感器。
- 安全阀门。如果你用虎钳,挂载的身体,这样你仍然能够访问端口,离开房间,这样你就可以安装连接器和油管。
- 肘部连接器安装到阀体的上游和下游。
- 安装一个肘接头阀门执行机构的背面。
越来越多的
附带的配件,现在我们将挂载阀组件。
- 使用9/16和11/16扳手,螺栓的托架I / P的执行机构。没有完全拧紧螺栓时它会帮助安装油管。
- 螺栓的I / P的支架。
- 使用7/64 "艾伦扳手将董事会电动飞行员所以你可以喂线。
- 现在,电动飞行员的I / P。应用线程磁带时针线程的I / P乳头。(安装接头连接时,拟合顺时针方向相同,密封配件&不剥回来。)
- 然后把压力传感器底部的飞行员。
布线
- 接下来把电线从I / P的飞行员。
- 用剥线钳去的绝缘电线。
- 连接的通信连接I / P的电气试验的模拟输出。(礼帽+ &差异)
- (AIN +和西班牙)的模拟是将传感器连接到飞行员。
- VIN端口和入库单就是24 v电源连接到飞行员。如果你建立这个包在安装之前,离开这些开放。
完成安装
- 现在,山滴滤咖啡壶和SGR到阀门上。苹果真正的输出应该指向阀的前面。
油管

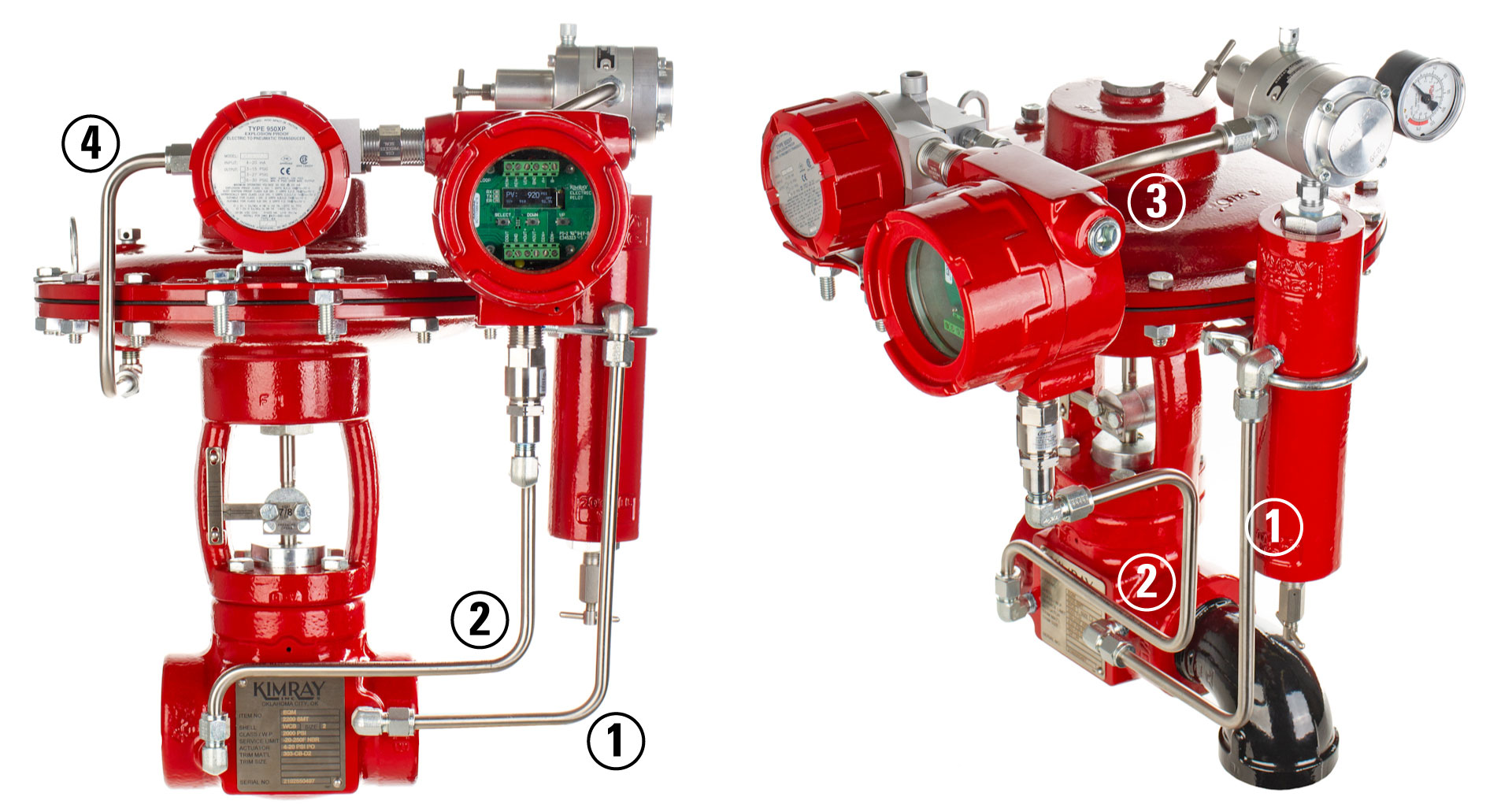

现在和安装油管弯曲。
- 首先,从阀的上游端口连接油管滴滤咖啡壶。
- 然后管下游压力传感器的压力。
- 从供给气体调节器连接油管I / P。
- 管I / P的阀门驱动装置。
加强安装支架上的螺栓现在油管连接。
监测上游压力(背压)拆卸油管,下游(2),而是将上游油管(1)连接到传感器通过添加¼“乳头和传感器连接。滴滤咖啡壶然后管连接。
