弯曲金属油管是一个关键的功能为气动设备在石油和天然气工业。在这个视频中,我们将使您的最佳实践,技巧,和技巧来确保你的弯管和配件的安装是准确的,一致的,和安全。
设备需要
- 手弯管机
- 标记
- 油管刀
- 倒角工具(可能在刀)
- 油管
- 配件
- 螺纹密封胶/乐泰
- 11/16英寸扳手
- 5/8英寸扳手
- 卷尺/统治者/量角器(可选)
配件
组件

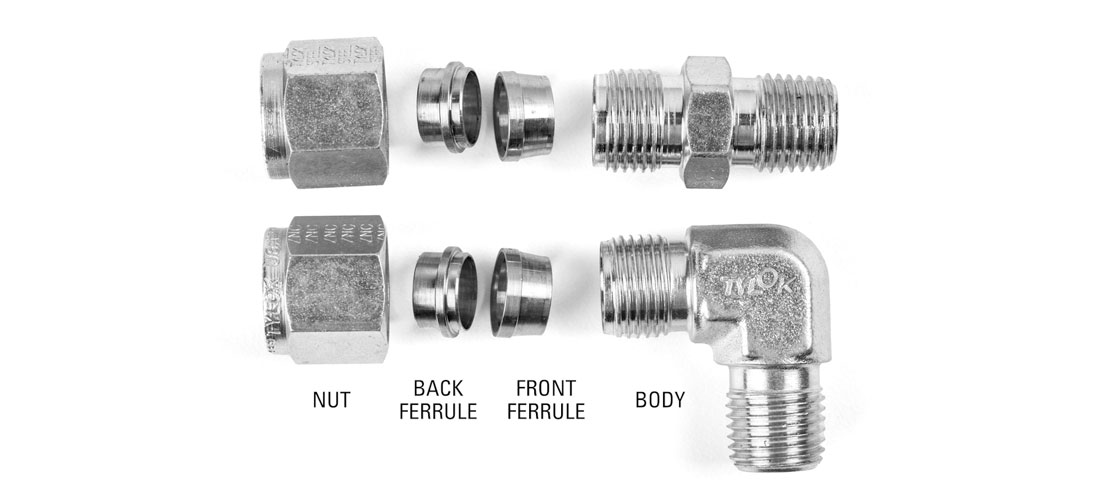

我们首先看配件包括四部分:身体,螺母、前箍箍。
一般来说,你不想提前把这些分开,以避免任何污垢或碎片的可能性在里面。很高兴知道零件是什么,当你把它在一起,你知道如何层组件。
控制阀门和设备上的所有配件,我们建议使用螺纹密封胶,如乐泰而不是聚四氟乙烯磁带,以避免任何磁带进入设备的潜力。
在设备上安装配件

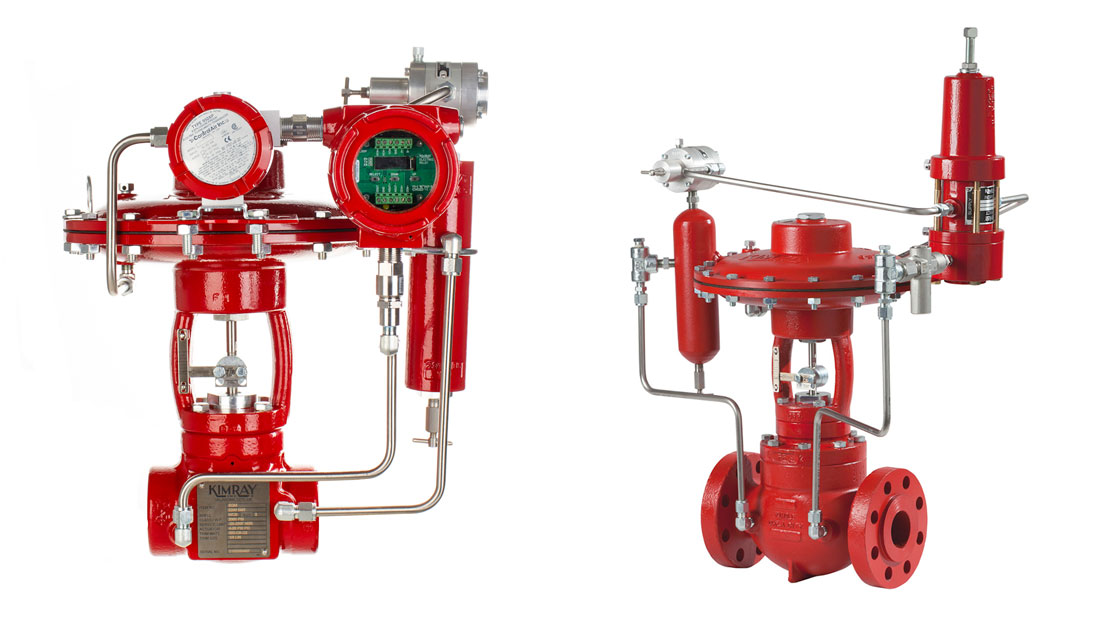

我们建议提前规划路径,这样你就可以尽可能避免油管交叉路径。花些时间预先算出你的路径可以节省材料和简化你的弯曲。在我们的包,我们喜欢把所有的油管尽可能靠近阀体保持的。
如果你直接安装连接器,您可以完全收紧你安装它,因为只有一个管可以进去。然而,为了给自己更多的灵活性,不完全收紧90°或肘部直到油管安装配件。
高压控制阀包,我们将开始通过连接阀的上游侧的线。
密封胶适用于连接。因为这是一个90°弯头管件,我们不会收紧。
弯管:90°
你可以做的第一件事你管是马克结束引用。马克将确保你总是知道哪一侧的管是你参考,去你的左边弯曲机。
这首先测量将从油管触摸底部的螺母的中心弯曲。我要用一块废油管的估计这个需要弯曲。

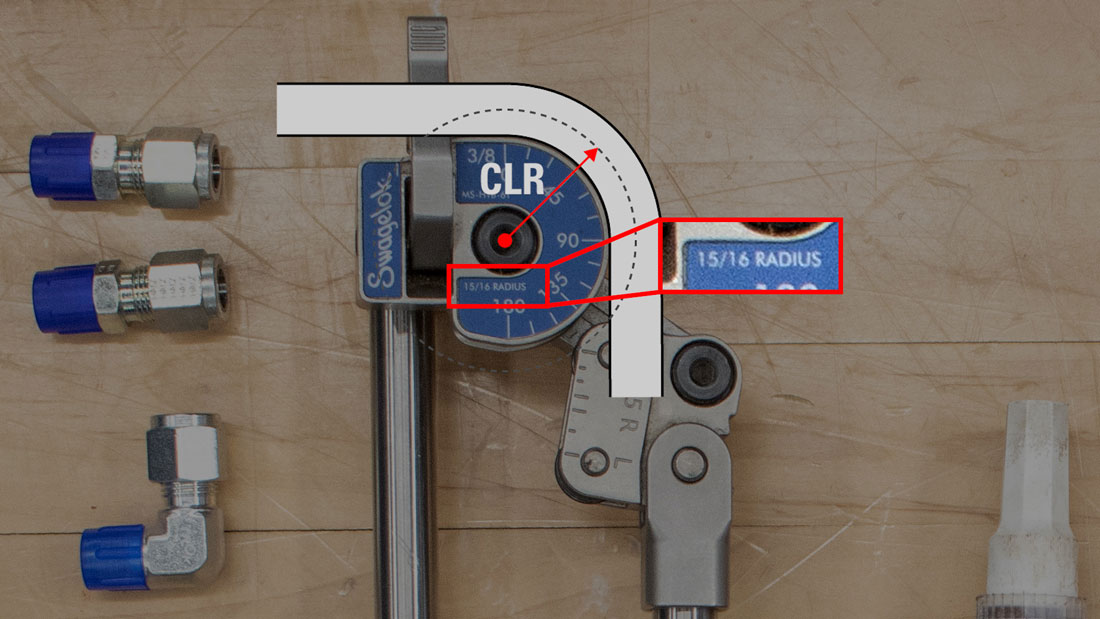

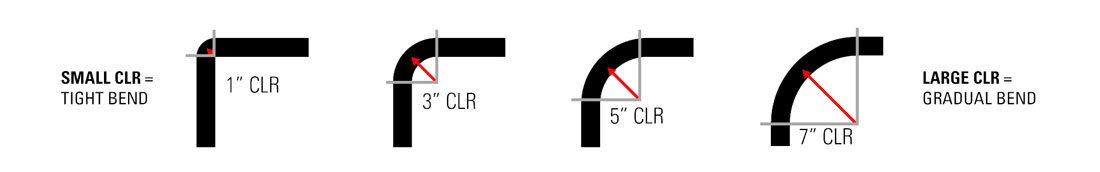

插入你的管接头,然后测量和马克,你会90°弯曲。这个标志将中心线半径(CLR)或弯曲半径。CLR是由油管弯曲机的模具尺寸。
它可以帮助马克的整个圆周长管,这样无论如何插入到本德,你仍然可以看到。
你可以很容易地把这个工具在虎钳我们做来帮助保持稳定和离开你的手自由地控制油管。

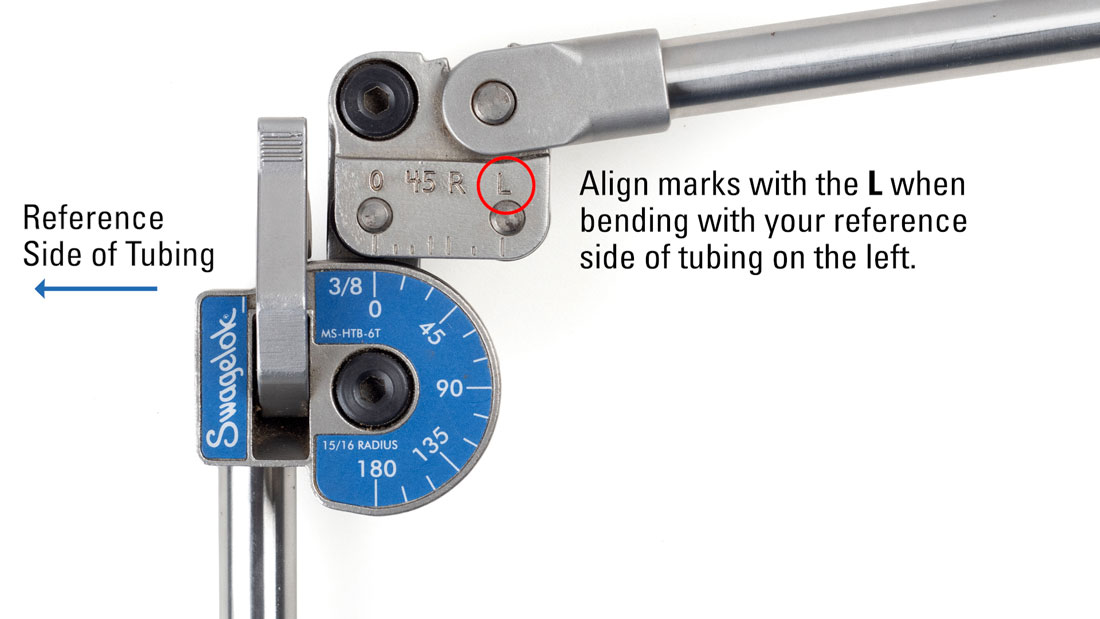

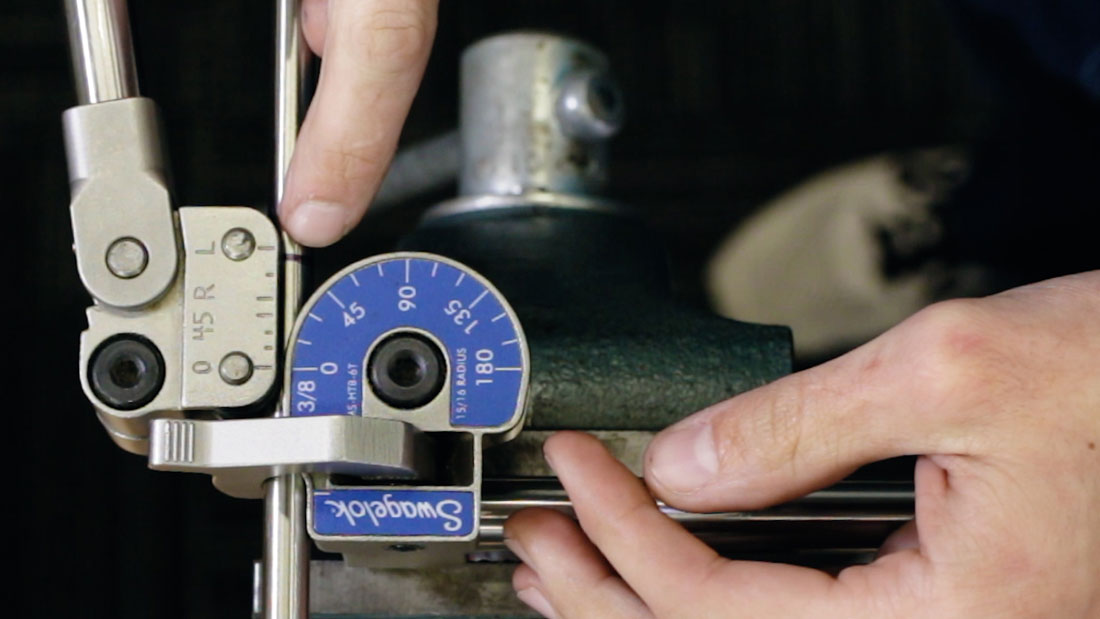

本德的短臂和插入管本德的下巴。对齐两个零标记工具,然后调整管,直到你的马克与“L”的位置。为90°弯曲,你总是使你的马克与“L”。我们的参考端在左边,所以这就是为什么我们使用“L”。如果右边的参考端,您将使用“R”。

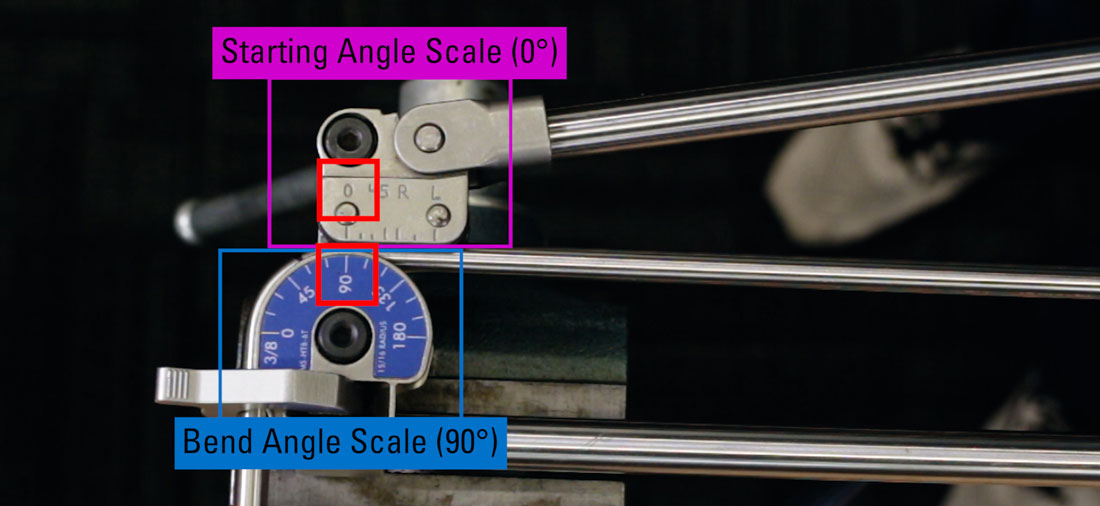

管锁紧实,让你的弯曲。手臂上的“0”(或支持)滚会你的指标弯曲你的程度。把手臂直到你达到90°。
回弹
你可能需要弯曲略高于你的目标角度补偿角回弹,这是管将回弹几度时释放。也不要过度弯曲你总可以回去添加更多,但是你不能减少它是由后一个角度。
减少最终的长度

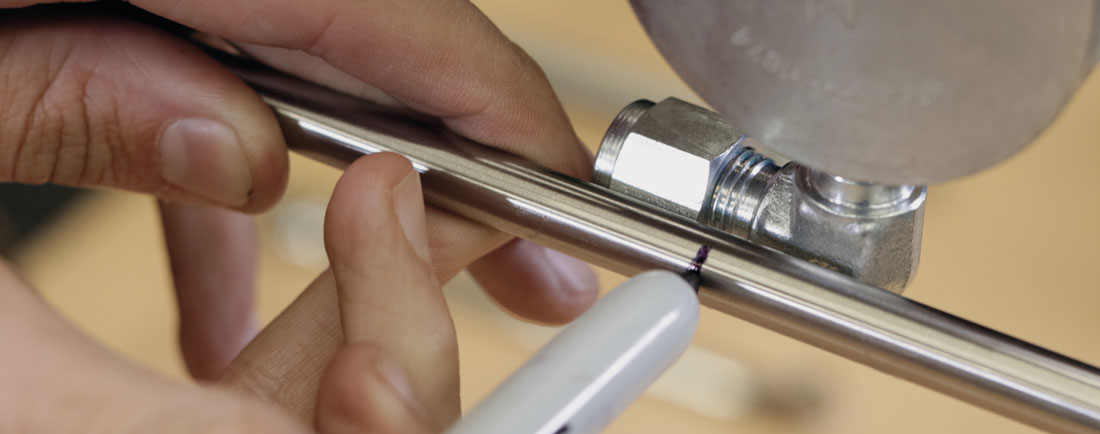

现在我们可以减少弯管长度。插入管在一个合适的,做个记号,它符合了装配体的肩膀上。
在油管和油管铣刀旋转的作品逐渐收紧了油管切割轮,直到它穿过。

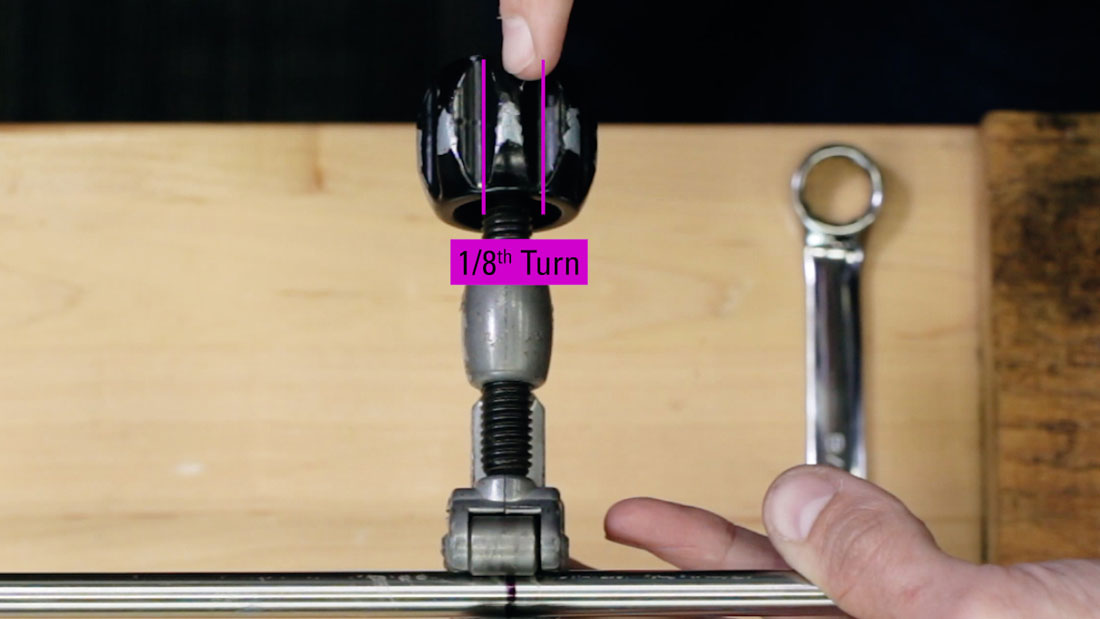

马克在刀具的位置。转动手柄,直到轮接触油管。然后把处理额外的1/16-turn。处理上的标志指示一个1/8-turn,所以用这个作为参考。
管周围的铣刀旋转。后每秒钟旋转,转动手柄,直到管穿过。
去毛刺
切割油管后,使用一个去毛刺工具来删除任何锋利的边缘或油管的毛边。这是一个重要的步骤,以确保管道安全符合配件没有造成任何损害。
配件安装油管/收紧

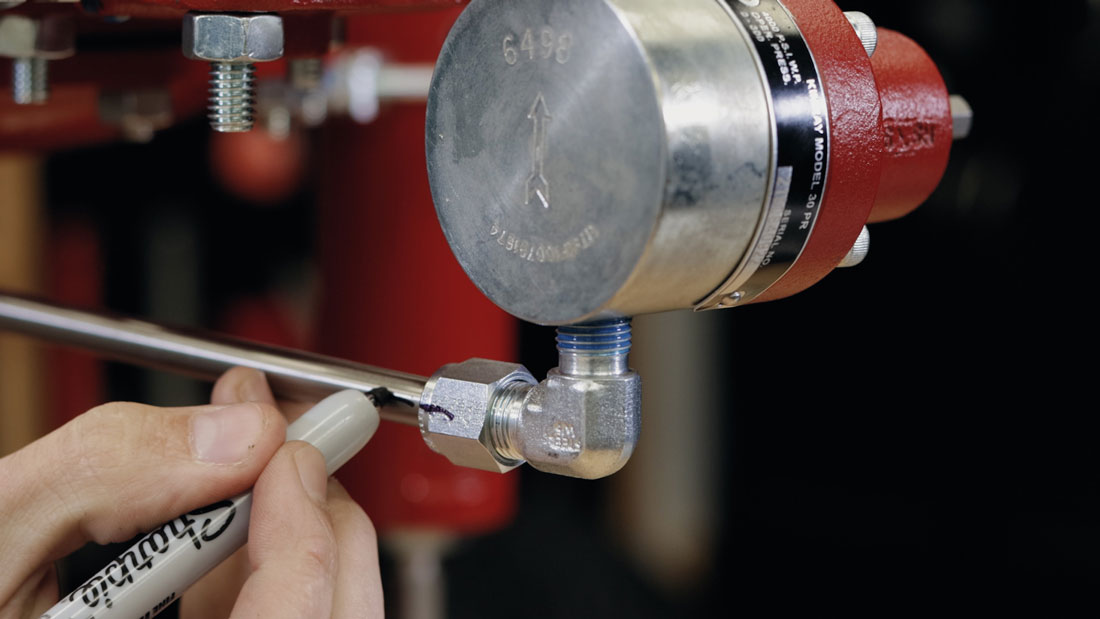

跟踪的旋转,你可以标志着油管螺母的起始位置。Hand-tighten螺母,然后另一个1或1 -¼把扳手。谨慎可以把太多的压力拟合。做这个配件。
弯管:两个90°
配件&第一90°
为我们的第二个连接,我们将使用一个直接的连接器和一肘。首先,密封胶适用于连接。完全收紧直接连接然后手开始离开半肘连接器简化安装之后。

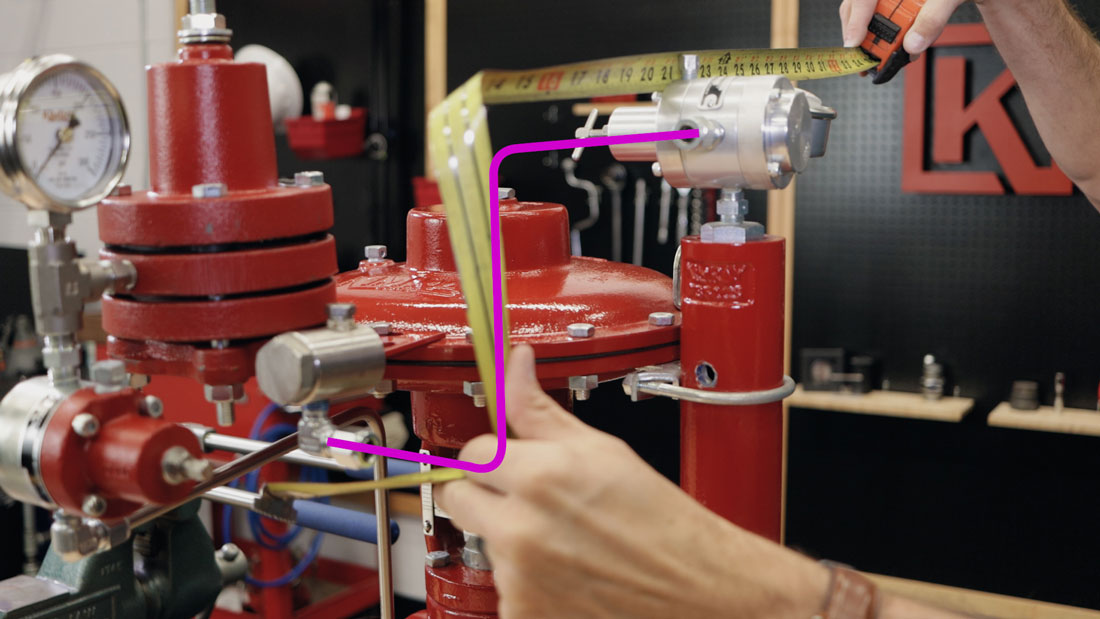

对于这段油管,我们将需要两个90°弯曲。测量得到的粗略估计油管你需要的长度。
剪一块长连续油管很难坚持,切割,你可以轻轻地把它放在一个老虎钳如果你需要。以后我们会做最后的长度减少。
快速技巧你可以使用这样的弯曲测量是用你管设置在连接器和其他一些废旧油管接头。行他们的眼睛,用直尺或水平得到更准确的测量。让你的马克在中线上。
使用相同的技术作为其他弯管,插入管,使0和“L”把你的标志。取缔门闩和90°弯曲。
第二个90°
我们的第二个90°弯曲,精度更重要,因为我们必须达到完美。返回的弯管接头,稍微移动废片油管所以它可以休息在其最终位置。马克你管的中心线为第二个90°弯曲。

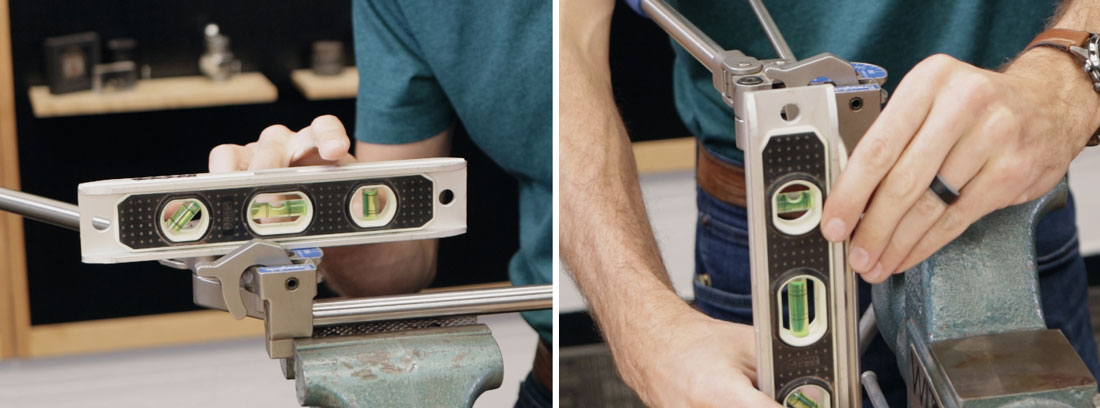

夹紧门闩下来之前,确保你的油管弯曲机与你之前做的弯曲广场。检查工具的水平,然后检查前面的弯曲的程度。
安全门闩,弯曲手臂把0到90°指示器,也许更多,然后释放。
与油管接头,马克的最终长度的基础上开始了装配体的肩膀上。让你再一次降低,收紧后每秒钟旋转。倒角,你准备安装。
Hand-tighten配件,马克一个参考点,把1到1 -¼转。
弯管:90°&抵消
在这个例子中,我们将会做一个90°和弯管。
首先,我们将测量第一90°弯曲。使用一块废油管在一个合适的和实际的油管。使用水平中心线将在哪里。
管的长度在我们马克小于容许量油管弯曲机。因为我们知道我们需要最短的油管弯曲前,我会简单地调整它引用的油管是符合门闩。

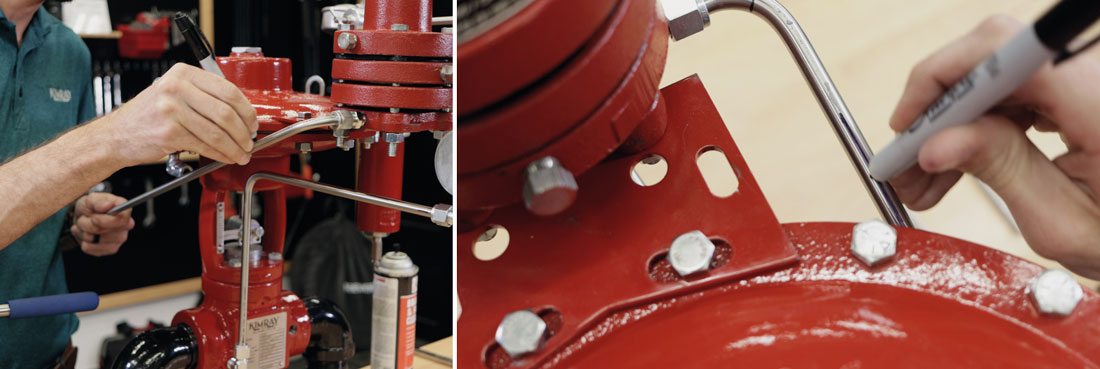

最佳实践当你做两个弯曲在一个管是基准标记在油管的顶部,所以得到的正确方向弯曲。

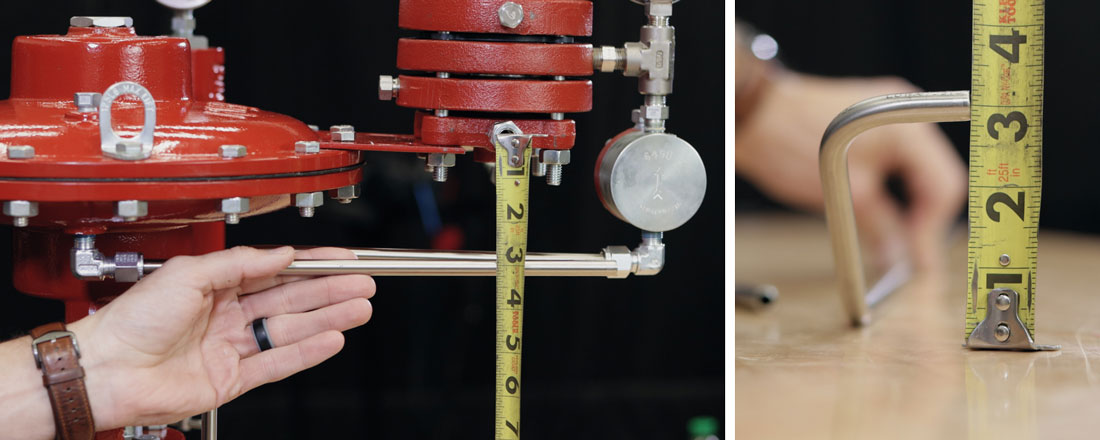

设置在一块废弃的油管和测量的距离中心线的废片的中心线。在这种情况下,3”。
对于这一块,抵消只需要清晰的帽子或任何障碍物。让你马克和弯管,但对于这个弯,我们不是弯曲一定的角度,我们弯曲它实现,3”抵消高度。
对于这个弯曲使用马克你早些时候帮助你为你的下一个正确对齐油管弯曲。你需要更精密第二弯曲,所以使用水平得到你的角度正确。收紧门闩和让你的弯曲。
这或许是一个试错的过程,只是不要弯曲它太多了。我接近,得到测量和调整。
我们这样做的原因而不是数学,因为它不是必要的连接我们需要的类型。

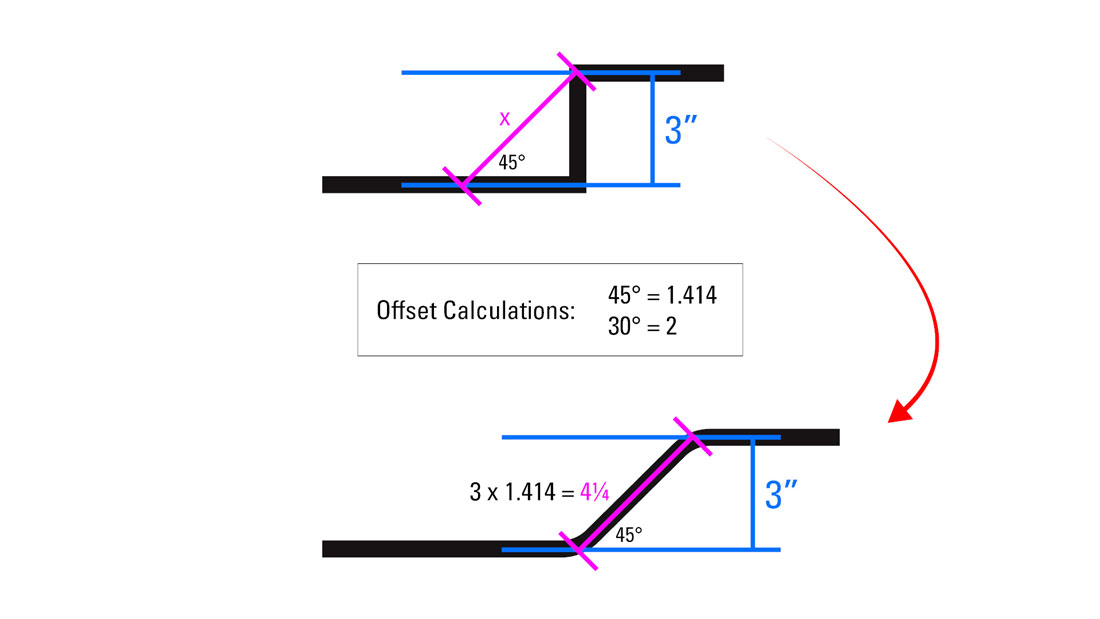

如果你想计算一个偏移量的精确距离有两个45°弯曲,抵消高度乘以1.414。将油管的长度需要两个中心线之间的45°弯曲。
与我们弯管准备,马克最后的拟合的肩膀附近油管的长度。让你的切割和倒角。一旦就位,使参考标记的配件和油管全面收紧的连接器。
弯管:两个90°+
对于这个连接,我们要用连续两个配件。管将两个90°s。我们将先缩绒收紧配件使用密封胶。
做一个粗略的测量管你需要的数量。每一方都需要的配件,90°弯曲。
设置一块一块的油管接头和废。使用另外一个油管纪念第一个弯曲的位置。幸运的是,我们可以简单地眼球位置。
让你与我们之前——插入油管弯曲门闩,一部分线零,调整你的马克L,收紧门闩,让你的弯曲。
用在身体上的配件,让你的第二个标记管根据它如何和你的废片。
这需要弯曲与前一个水平。检查工具的水平,那么水平前弯之前你的第二个90°。
马克的油管配件的肩膀开会让你最终剪辑。
去毛刺后,插入管,hand-tighten螺母,然后把另一个1或1 -¼把扳手。
