天然气脱水系统是石油和天然气生产商用来将天然气脱水到可以向下游出售的状态。在这个视频中，我们跟随气体脱水系统周围的管道，并解释每个设备是如何处理气体的。
气体脱水系统入口
典型集结站的入口是几口不同的井。经过主线、段塞捕集器和歧管后，气体通过压缩机。
一旦气体被压缩，它就从压缩机排放流到接触器塔。
Three-Valve廖

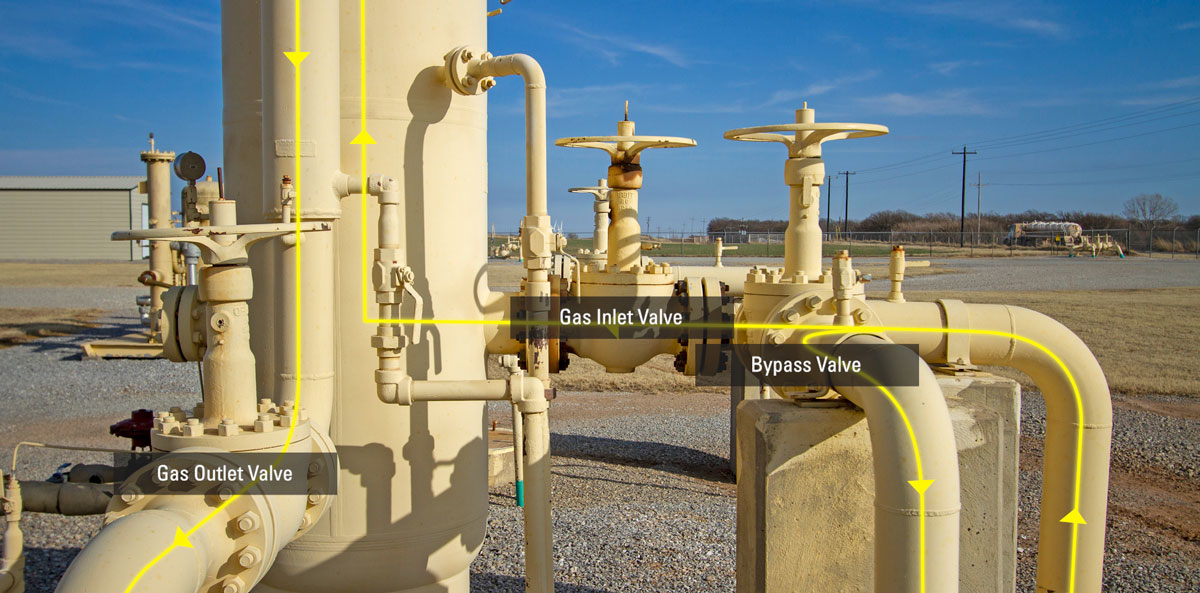

在接触器塔的底部有一个三阀集管，包括进气阀、旁通阀和出气阀。
当气体脱水系统启动时，三个阀门全部打开。这使得气体可以绕过塔，但也允许来自管道的气体给塔加压。
在整个启动程序完成后，旁通阀将缓慢关闭，迫使所有来自压缩机的气体进入接触器塔的底部。
接触器塔

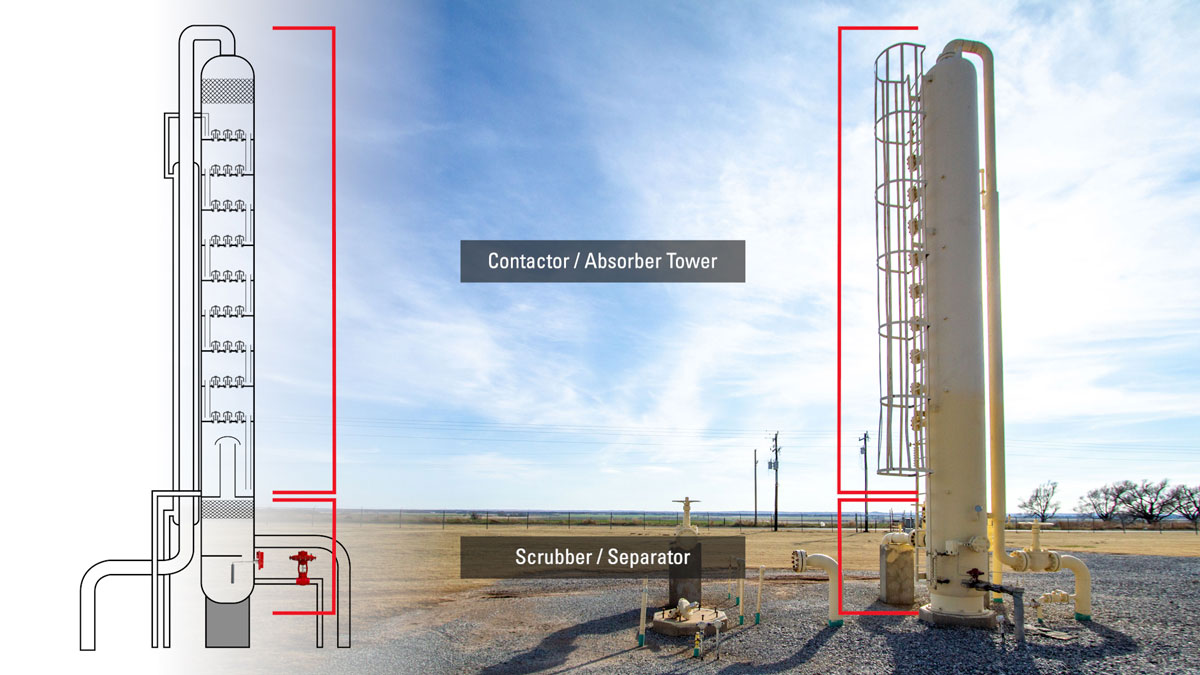

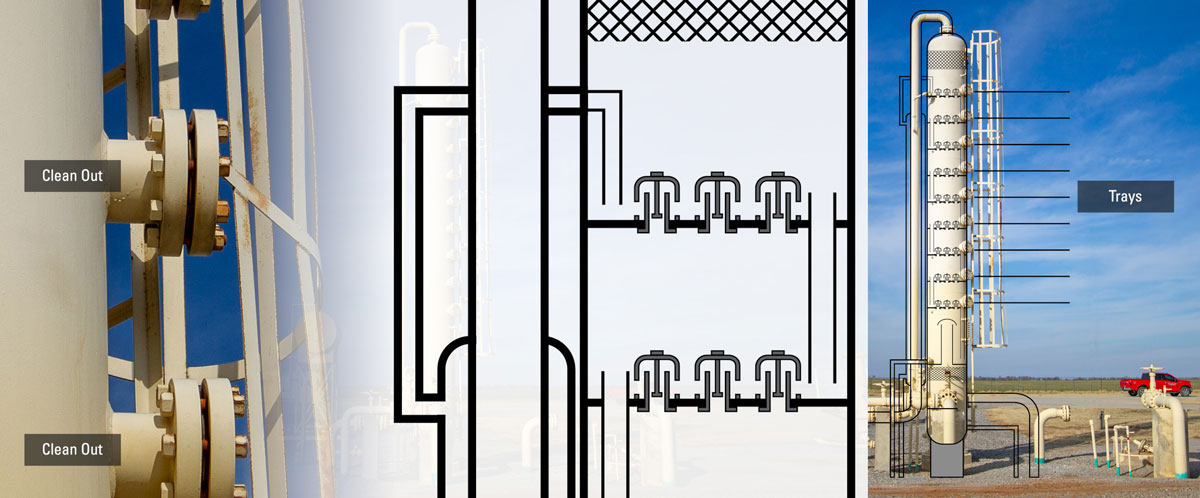

乙二醇接触器塔有时被称为吸收塔。塔内是托盘，大约间隔18英寸，在外面用清理指示。这些外壳可以被移除，以清除托盘上的杂物。
温度压力表

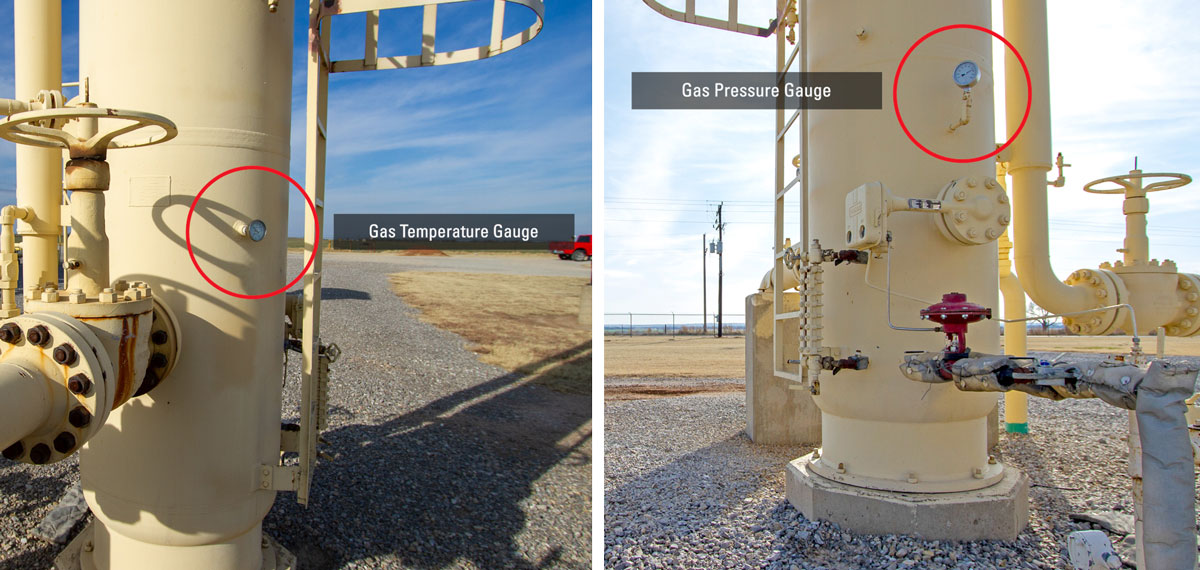

计算a的大小需要三个条件乙二醇泵:温度、压力、流量。此计算所需的气体温度位于接触器塔。
在视频中的塔上，气体温度是82度。压力表显示它的工作压力约为760磅。
生产商可以提供流量，也可以来自销售点的仪表。
液位控制器和倾倒阀
在接触塔的底部是一个液位控制器，倾倒阀和视镜。这些成分有助于消除任何游离水、凝析液或污染物与塔中的三甘醇(TEG)接触。
这个塔有一个内置的洗涤器，但有些地方在它到达接触器塔之前可能有一个独立的分离器。

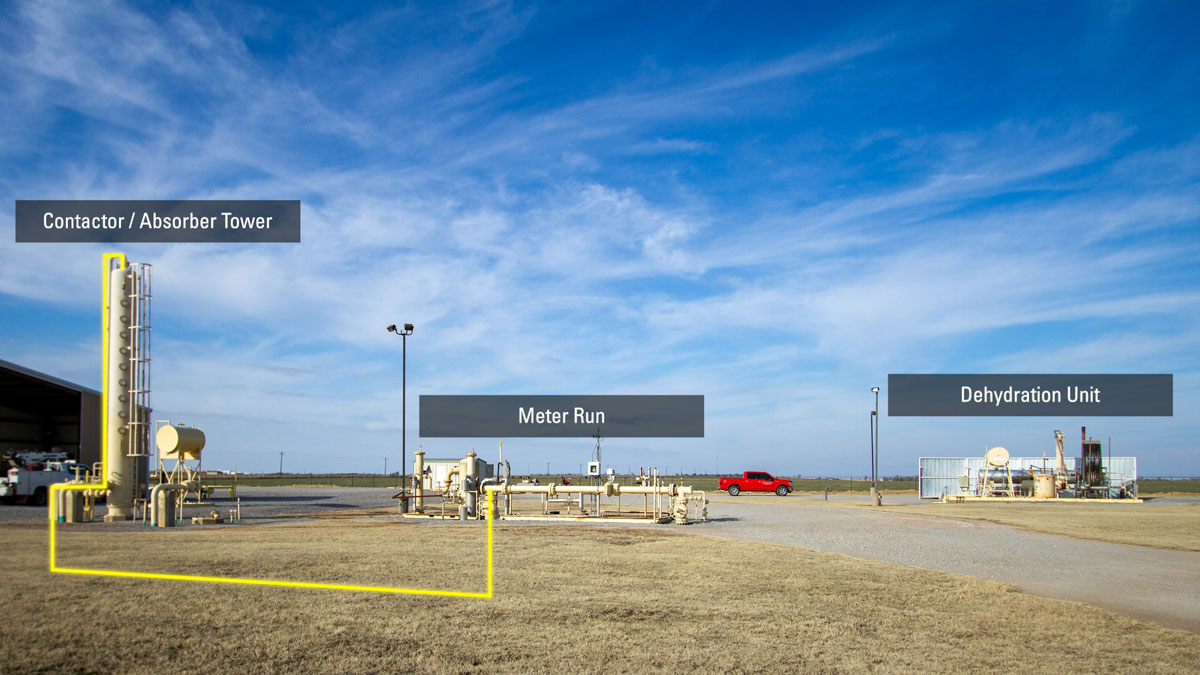

燃气出口到仪表运行
一旦气体在塔内脱水，气体就会流到仪表上进行测量，并送出现场进行进一步处理。
气体脱水系统再沸器
在启动脱水装置之前，我们会看看再沸器上的视镜中显示的乙二醇水平。在我们确定再沸器里装满了乙二醇之后，我们就会点燃燃烧器。

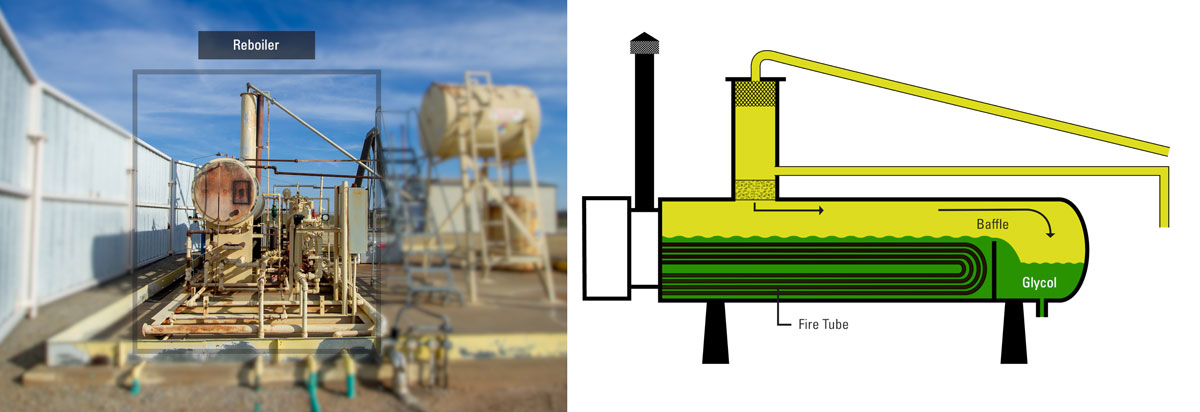

视频中的再沸器看起来像一个单独的容器，但实际上是两个部分——再沸器和喘振箱。有一个挡板，将确保乙二醇水平将覆盖消防管。然后，再生乙二醇流过挡板，进入调压罐。
有一个高温关机恒温器和一个恒温器控制主燃烧器设置到适当的设置。
在燃烧器总成，或阻火器，是一个站立的飞行员和一个主燃烧器。燃烧器点燃后，再沸器中的TEG将开始升温至375华氏度，然后我们开始循环乙二醇。
来自接触器塔的气体也进入锅炉撬，为恒温器和控制阀提供仪表气体，并提供驱动，使泵运行，并允许三甘醇循环。

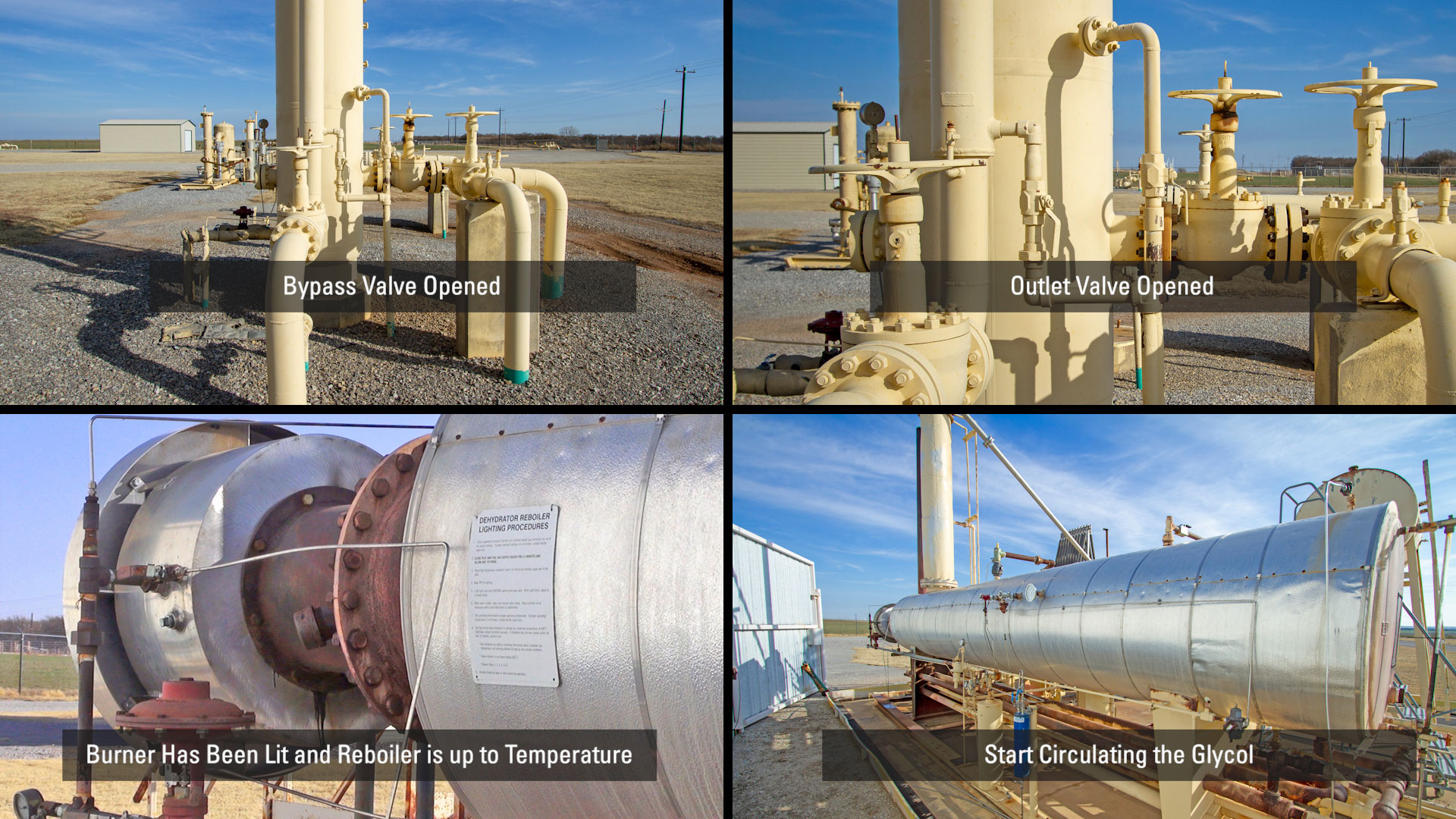

概括一下这个过程:
- 旁通阀打开，使气体绕过接触器塔
- 塔的出口是开放的，所以整个塔的压力是均衡的
- 燃烧器已点燃，再沸器已达到温度
- 现在是时候开始循环乙二醇了
缓冲槽
在一些气体脱水现场，喘振罐是再沸器的一部分。

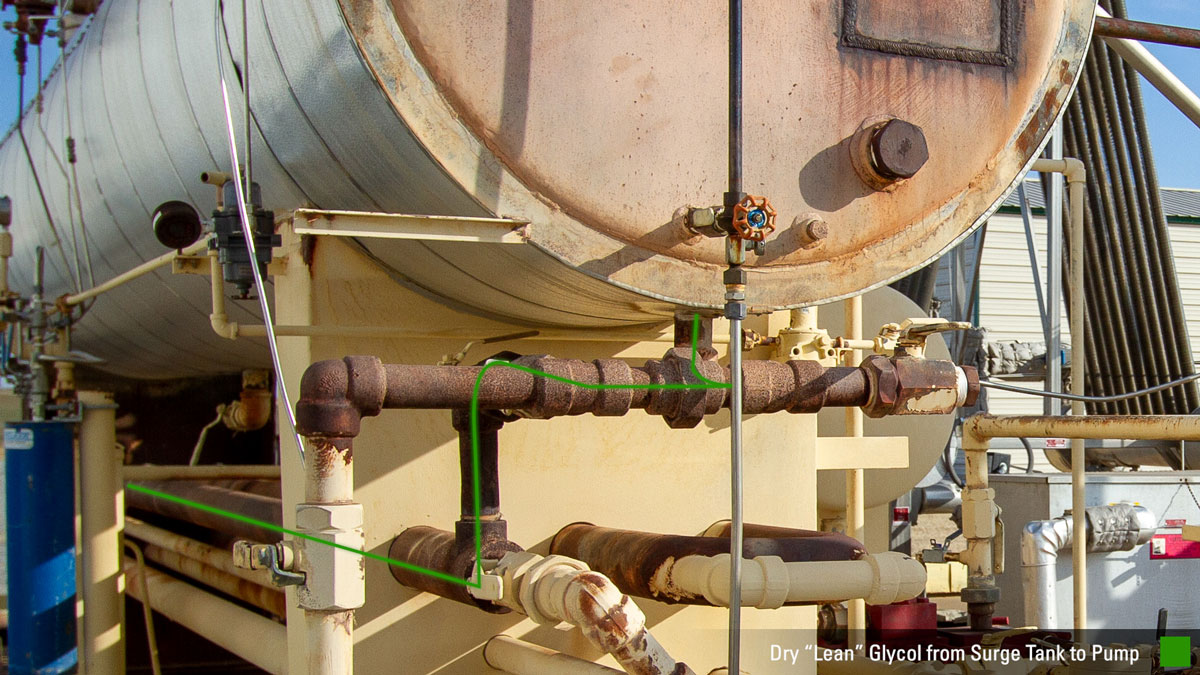

TEG以375华氏度的温度从调压箱中出来，如图所示，已经将管道上的油漆烧毁了。贫乙二醇或干乙二醇从调压罐中流出，并通过与热交换器相关的大量管道流动。
Y过滤器

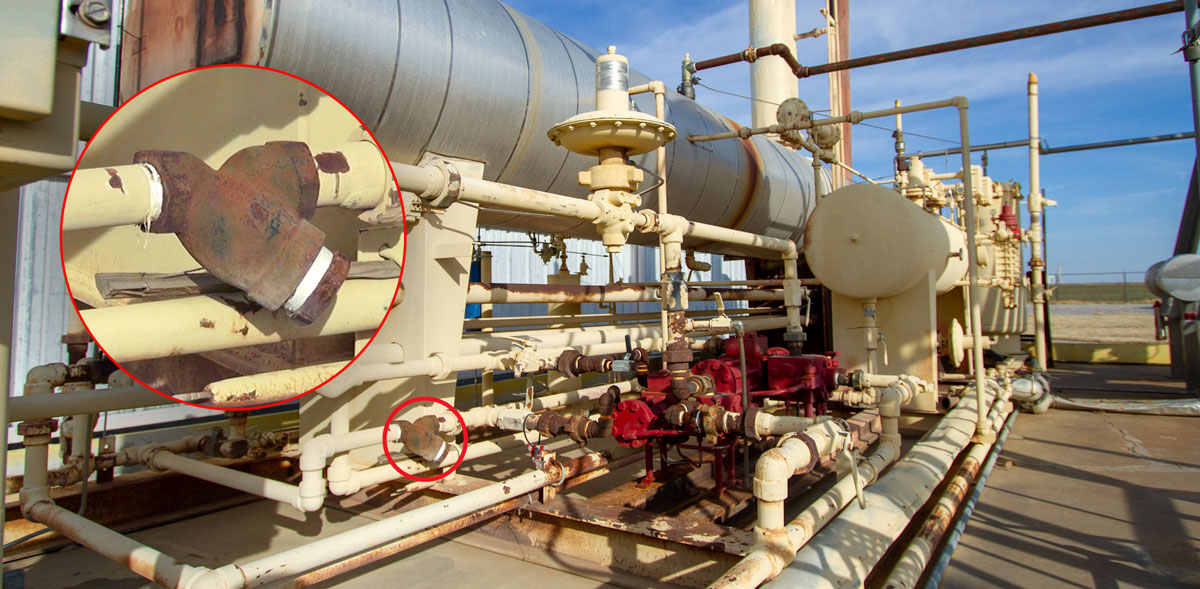

Y型过滤器是一种简单但重要的设备，它可以在进入泵之前阻止可能来自再锅炉的铁锈或颗粒。
乙二醇泵用于气体脱水
贫乙二醇通过Y型过滤器流入泵的吸口。贫乙二醇通过泵的内部工作，最终到达泵的排出块。
这是正确的声音的450年能源交换乙二醇泵抚摸。它听起来有缓冲——没有金属之间的声音。
止回阀

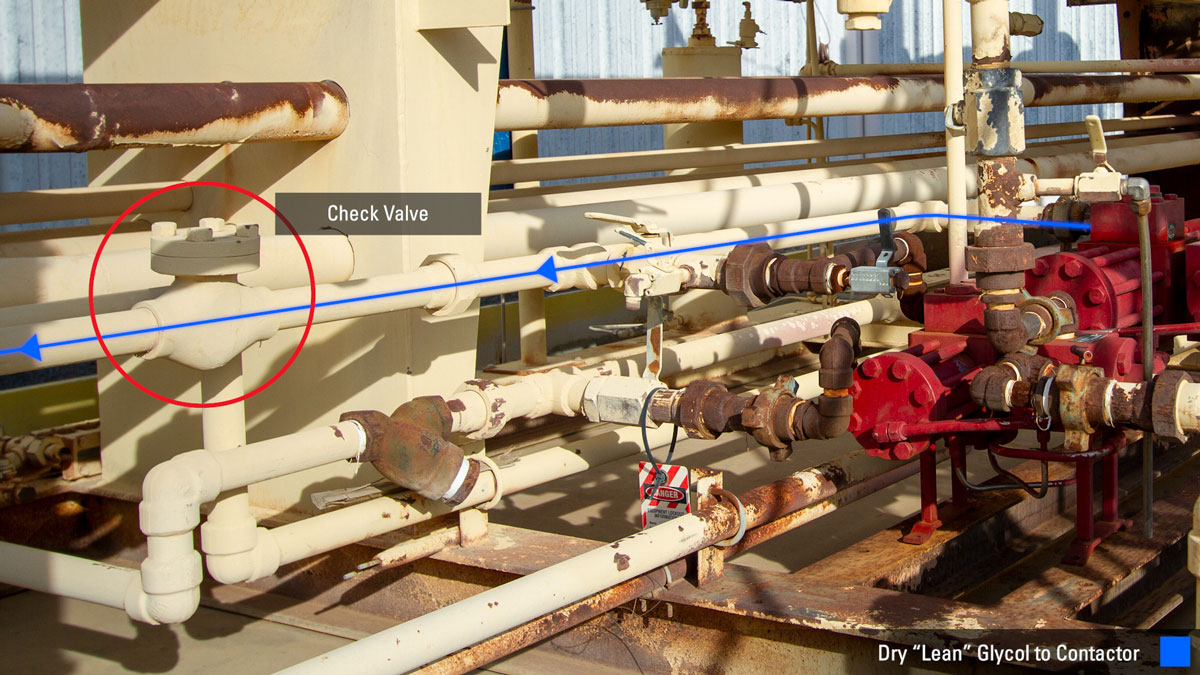

在贫乙二醇通过泵后，它会通过安装在泵上的一个止回阀，以帮助减少泵的磨损。止回阀可能会被卡住并受到生锈的限制，所以它是一个经常排除故障的好地方。
气体脱水:贫至富乙二醇
贫乙二醇继续通过地下管道进入接触器塔。大地提供的自然冷却可以起到热交换的作用，在乙二醇进入塔之前进一步冷却乙二醇。
塔的贫乙二醇入口通过一个气体-乙二醇热交换器。然后进入塔顶，通过一系列托盘将乙二醇滴下。

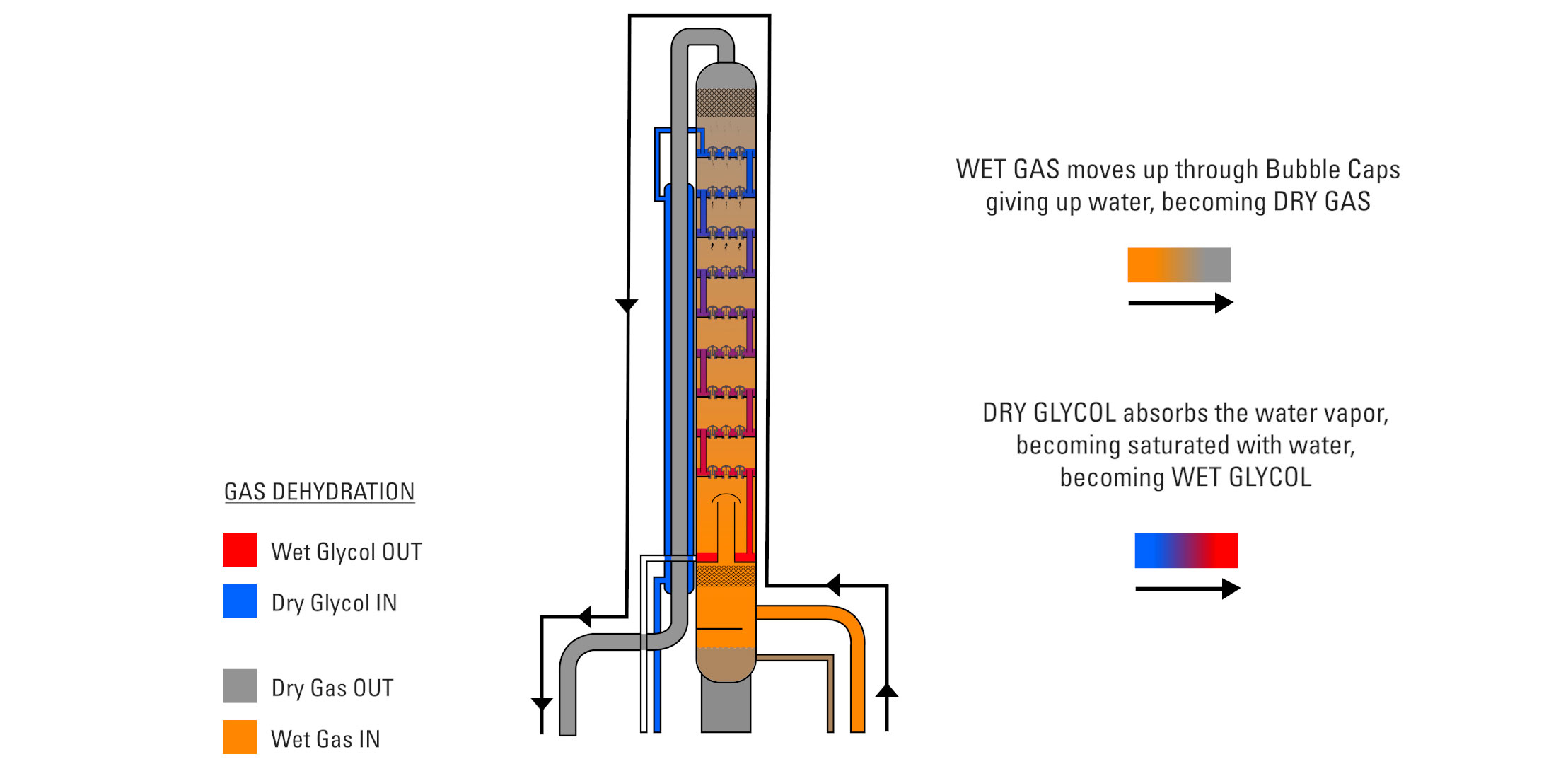

当气体从塔底向上流动乙二醇从塔顶向下流动时。

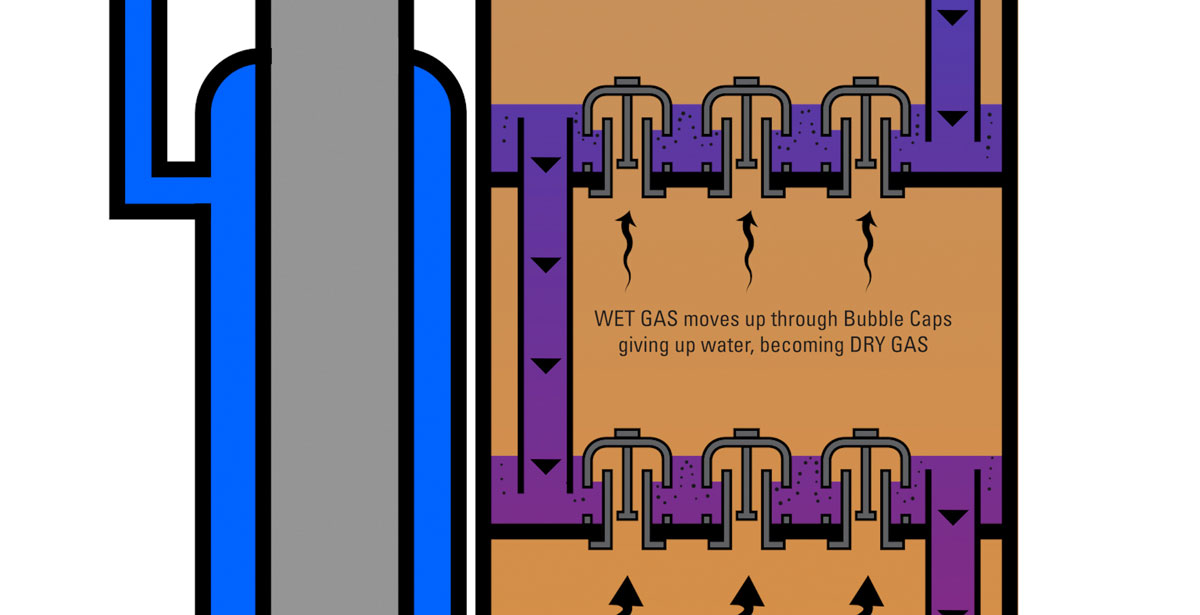

气体通过气泡盖向上流动，这迫使它接触向下流动的乙二醇。当气体离开塔顶时，通过每个后续的塔板以满足管道标准时，它会放弃水分，变得更干燥。
气体中的水蒸气被TEG吸收，然后贫乙二醇被水饱和，成为“富”乙二醇或湿乙二醇，离开塔底，回到再沸器进行再生。

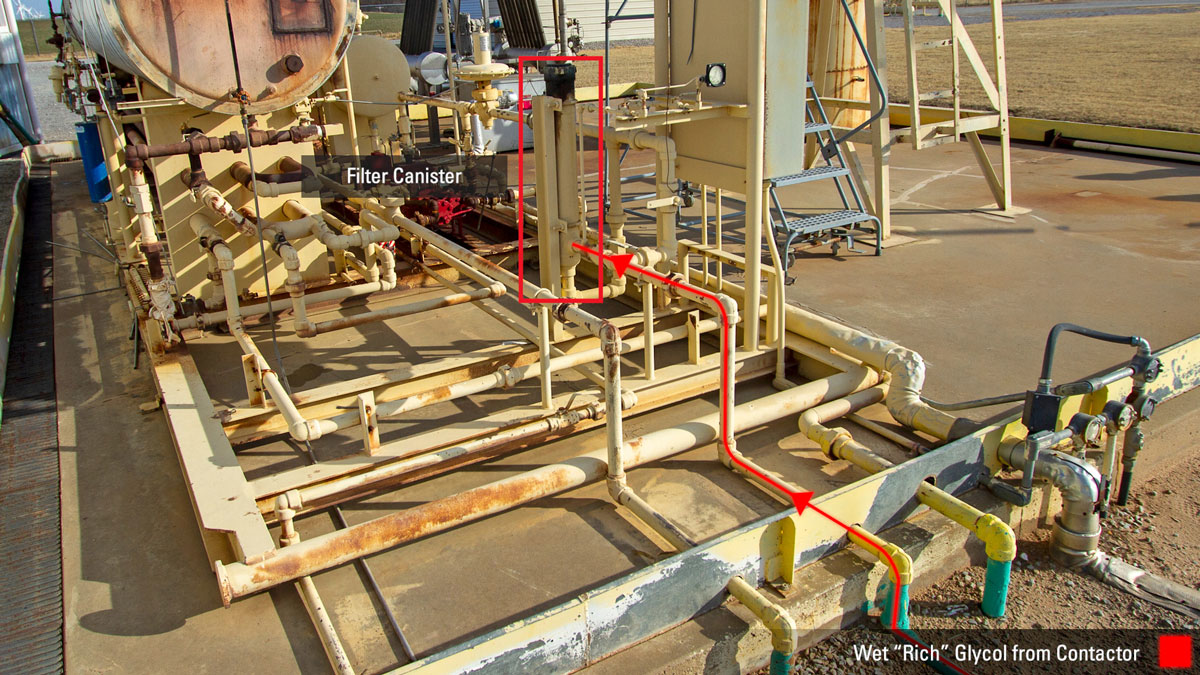

湿乙二醇离开塔后，经过过滤罐进入乙二醇泵。这个过滤器很重要为减少对乙二醇泵的磨损，避免换热器堵塞，必须定期清洗或更换。
当它进入泵时，这种富乙二醇通过内部工作，帮助活塞来回移动。
富乙二醇从泵中出来，在视频中的位置经历了从750磅操作压力到大气压力的压力下降。它通过管道，开始用于乙二醇-乙二醇热交换系统。
乙二醇-乙二醇热交换系统
乙二醇-乙二醇热交换系统的工作原理是由于压力下降造成了温度下降。温度下降就会起到冷却剂的作用。

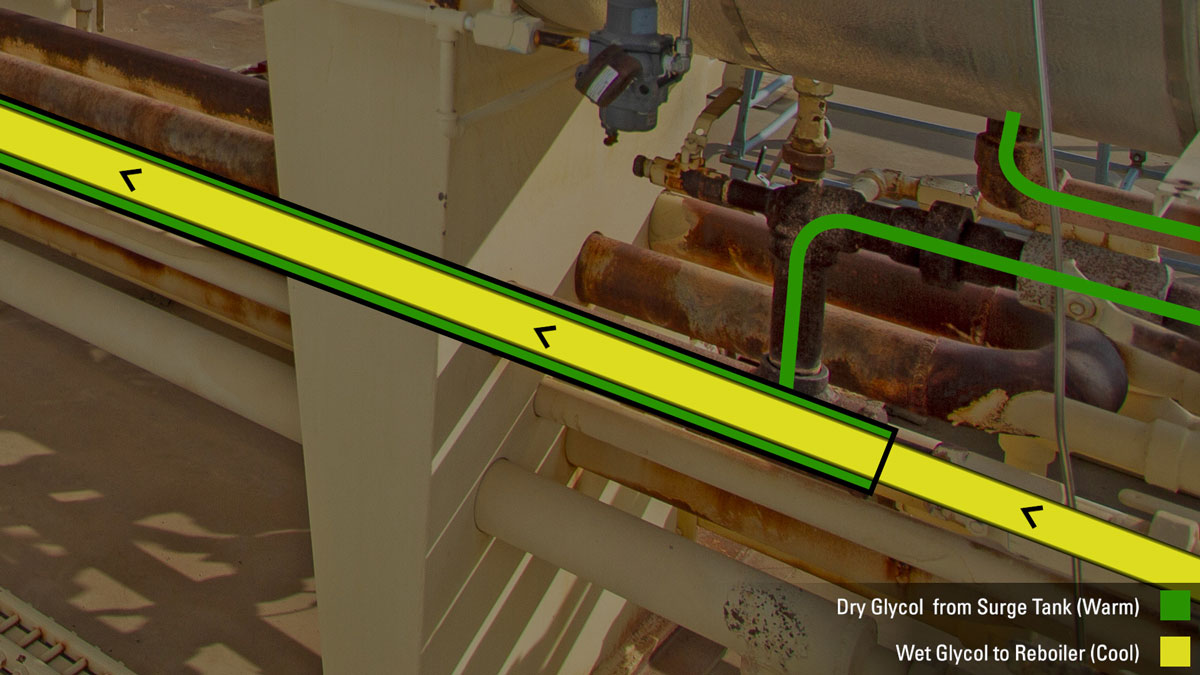

当冷乙二醇通过管道时，温暖干燥的乙二醇从管道外面的调压罐中流出。湿的和干的永远不会直接接触。冷却效果是由乙二醇的两个温度的运动引起的，当乙二醇通过系统时冷却下来。
富液从换热器的另一端流出，进入闪蒸分离器。
闪蒸分离器

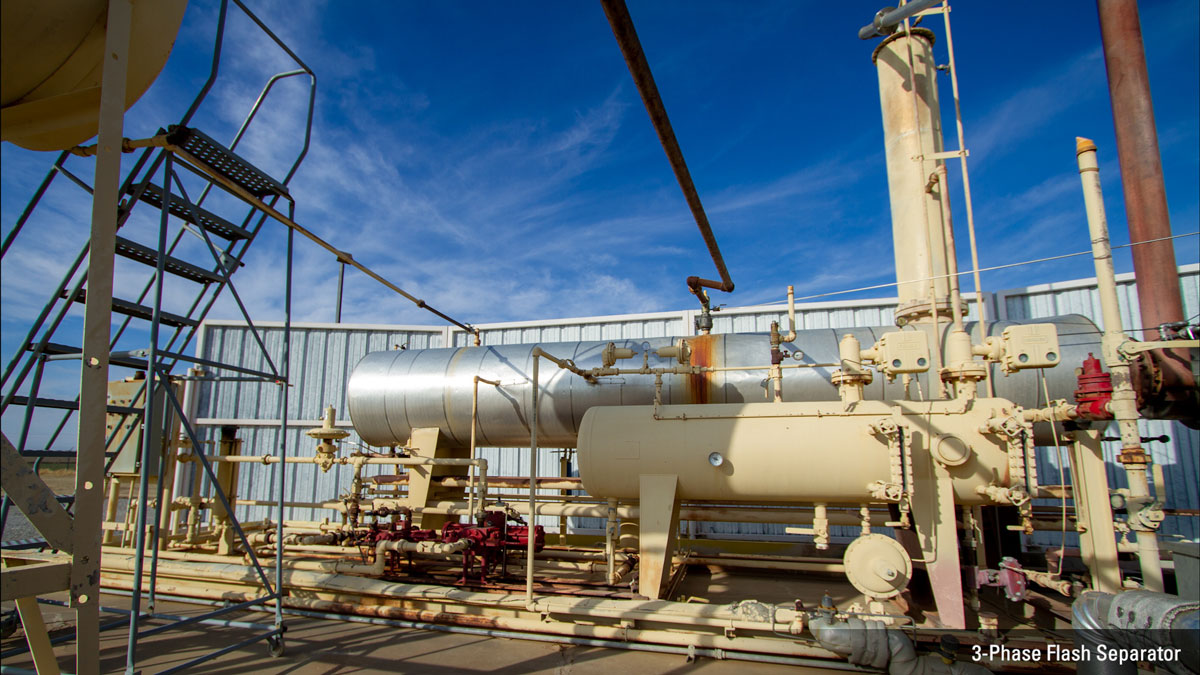

三相闪速分离器将富乙二醇与污染物、润滑油、游离水和凝结水分离。被污染的液体流出并被转移到储存罐中。
仍列

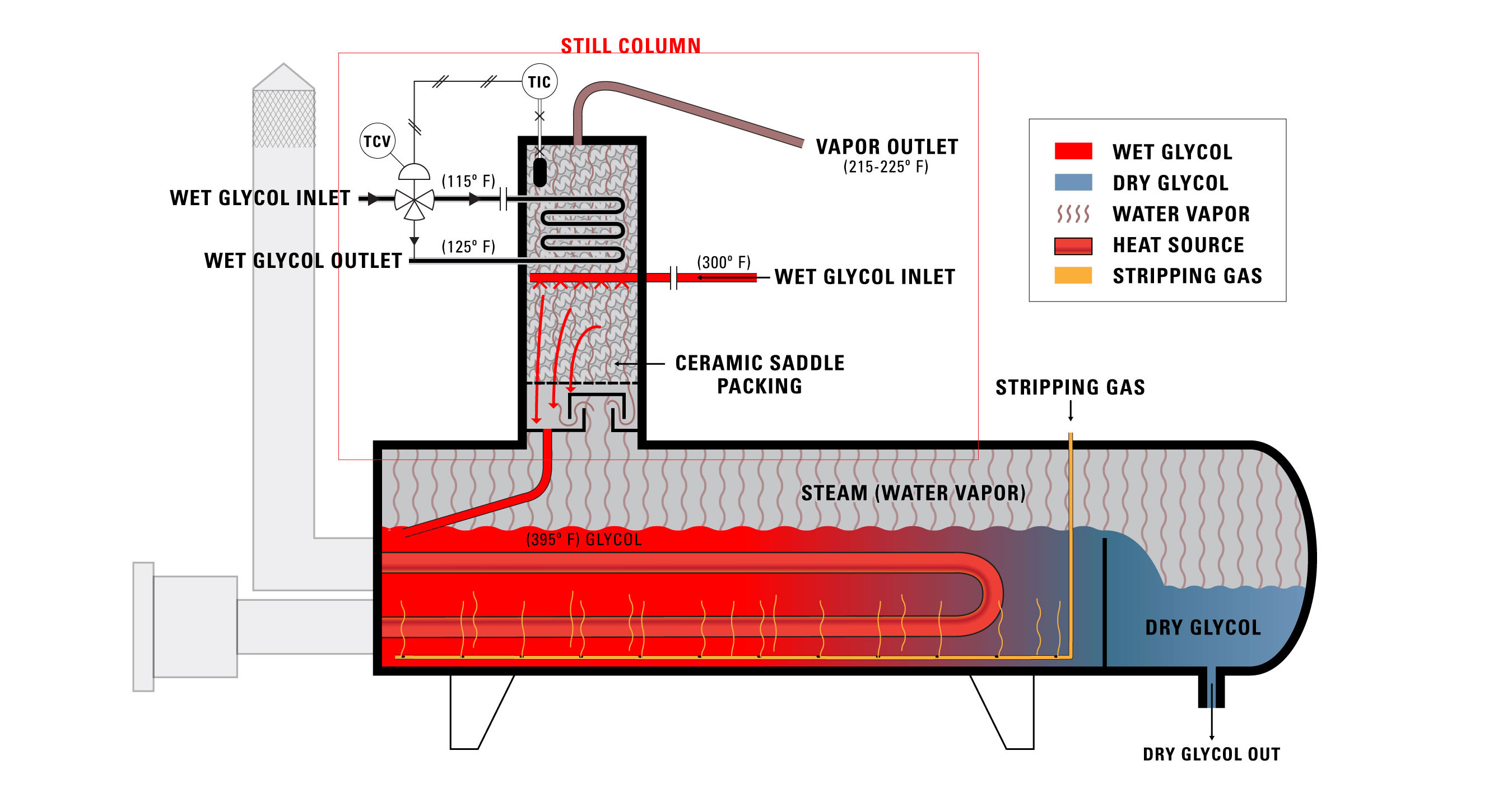

乙二醇从这个系统出来，进入蒸馏塔的入口。静止柱是一个填料柱，它允许富乙二醇通过它下降。
这种富含水的乙二醇，与375度的乙二醇相遇。水在华氏212度沸腾时，会以蒸汽的形式瞬间蒸发。蒸汽通过蒸馏柱返回，但乙二醇被困住，并落入再沸器。
然后，乙二醇经过再沸器，并重新开始它的旅程，一天多次。通常情况下，乙二醇在需要更换前可以使用18-24个月。
BTEX
气体脱水系统的一个非常重要的安全特性是BTEX。

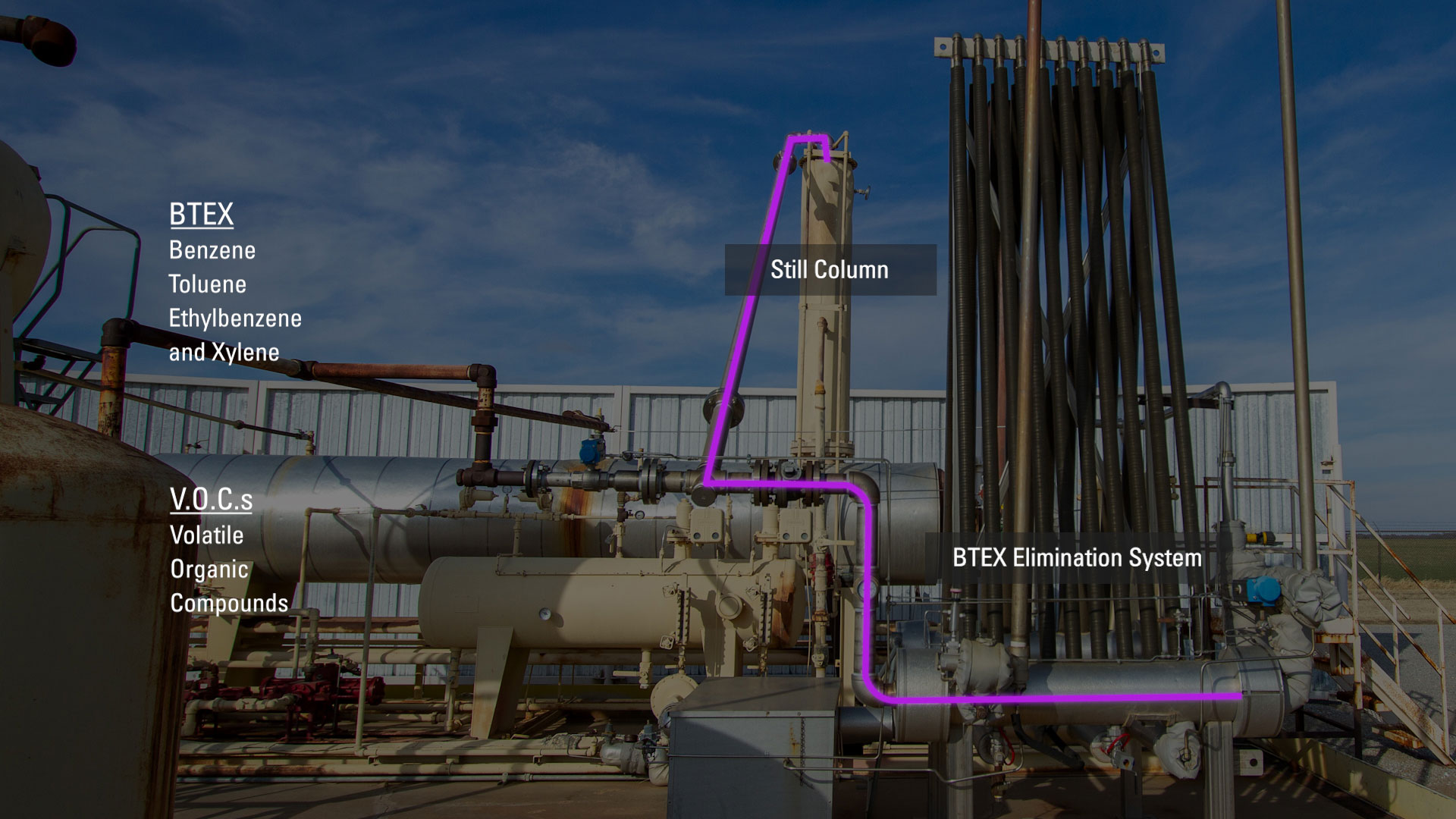

蒸汽从蒸馏柱进入BTEX(苯、甲苯、乙苯和二甲苯)消除系统用于捕获和回收BTEX和VOCs(挥发性有机化合物)。
被污染的蒸汽被冷凝回液体，收集并转移到仓库，而残留的VOC蒸汽则被送到燃烧器焚烧。
要与专家谈论您的气体脱水系统，请联系您的当地金雷商店或授权经销商。
