分离容器设计是油气生产商将宝贵资源与一次性资源分离的关键考虑因素。
产井流体由不同比例的油、水、天然气和沉积物组成。水平和垂直三个步分离器年代把乳剂分成三个独立的成分。
在本视频中，我们回顾了4种三相分离器容器设计:
- 水平与溢出堰
- 水平带油桶和水堰
- 垂直带接口控制
- 垂直带降压器和吊具

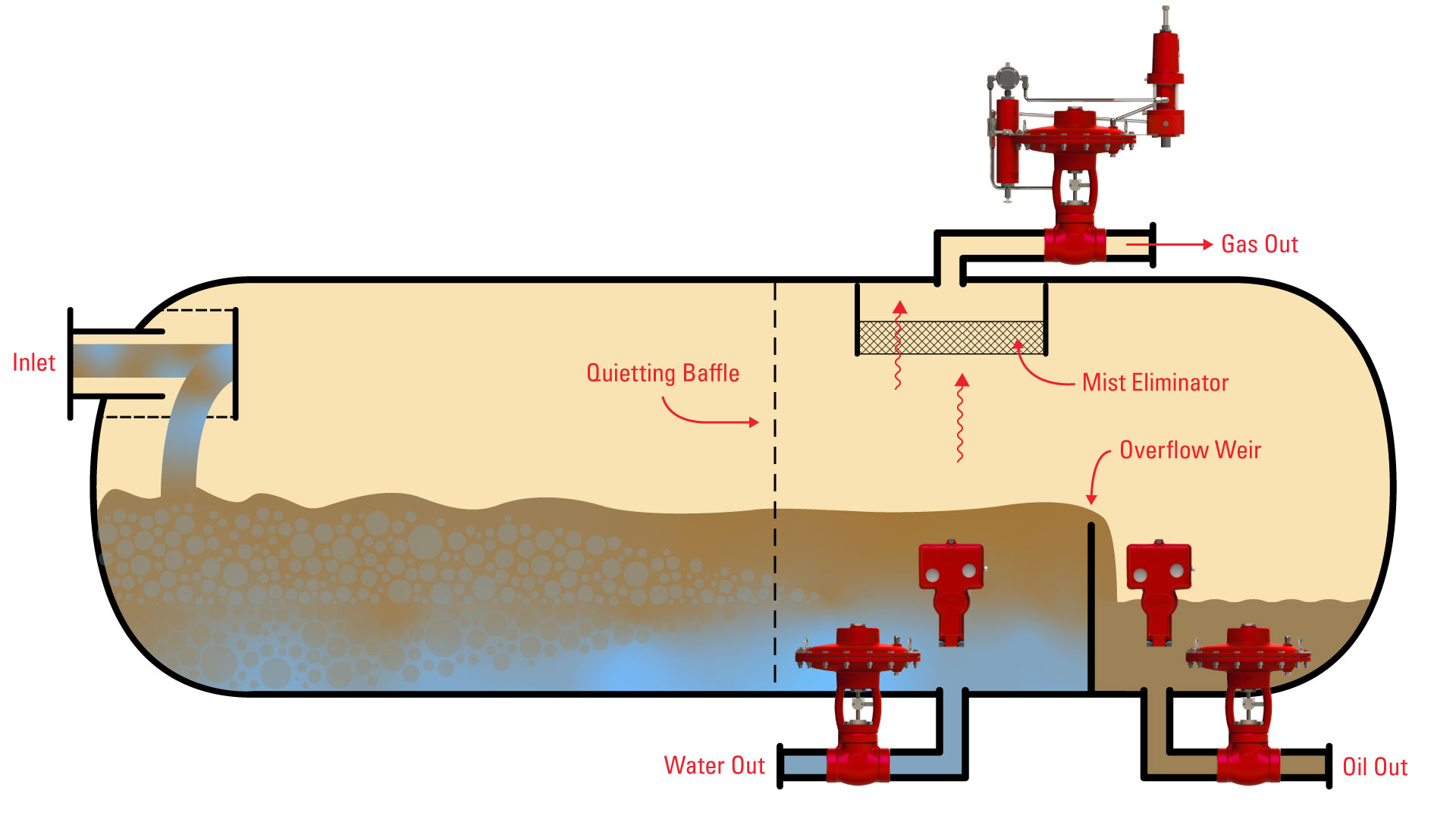

1.卧式三相溢流堰分离器
在卧式三相分离机中，采用溢流堰时，流体通过入口进入容器，并立即撞击入口分流器。突然的冲击和方向的改变有助于通过打破液体的表面张力来释放气体。
在容器的液体收集部分，油分离并在水面上形成一层。接口液位控制器维持油水液位。该控制器向倾倒阀发出信号，根据需要从容器中释放水，以保持油水界面高度。
油溢出溢出堰顶部和水位控制器操作倾倒阀，以维持油桶中的油水平。
气体上升到分离器的顶部，通过雾提取器或除雾器离开，到达一个背压控制阀，以保持恒定的容器压力。

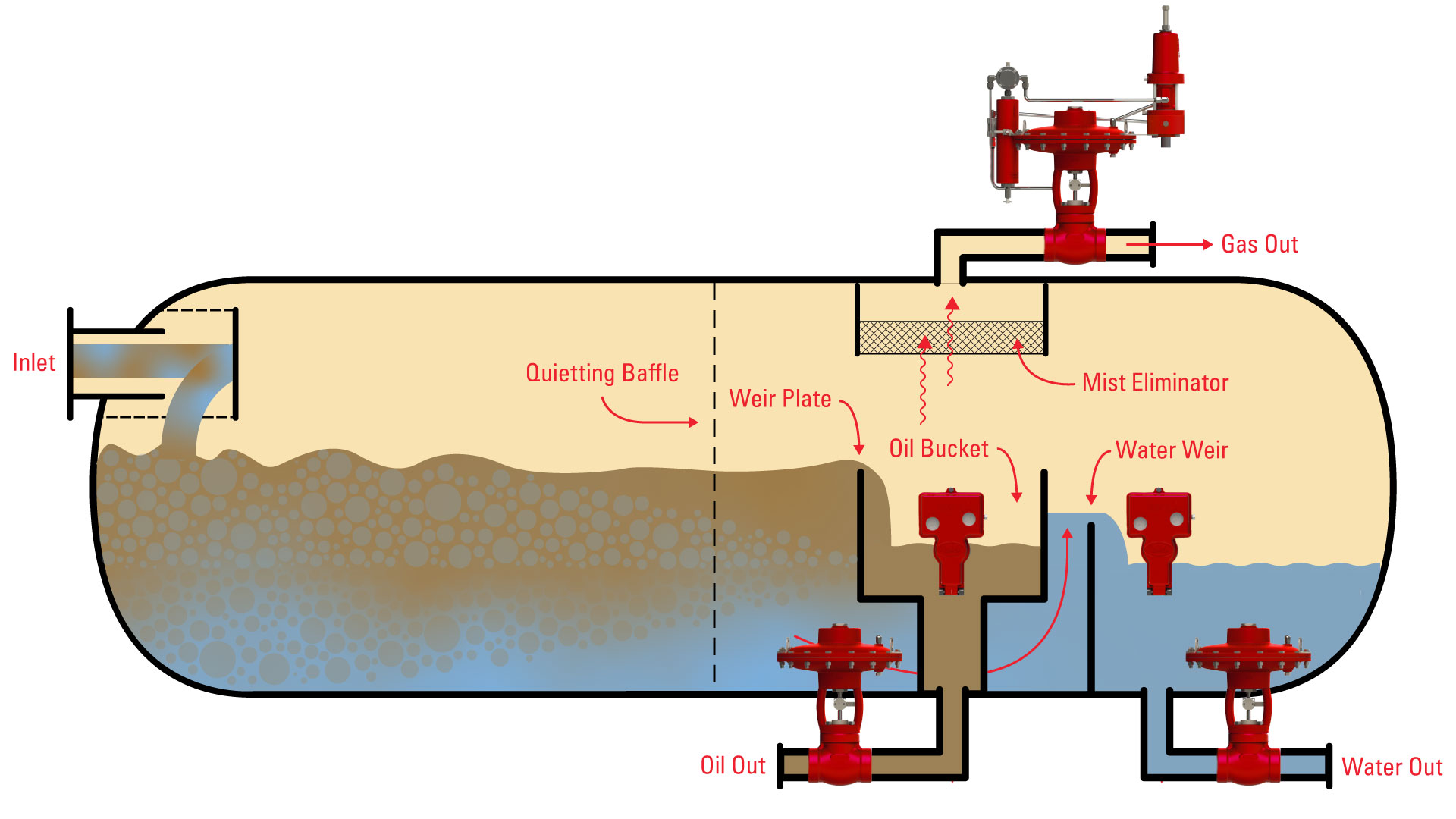

2.卧式三相分离器with油桶一个水堰
在卧式三相分离机中，采用油桶和水堰，船舶不需要主动接口控制器。
当油在水面上分离时，它溢出堰板并进入油桶。桶内的油位由液位控制器向排油阀发送信号来控制。
水从油桶下面流过，经过水闸，由水位控制器和泄水阀控制。

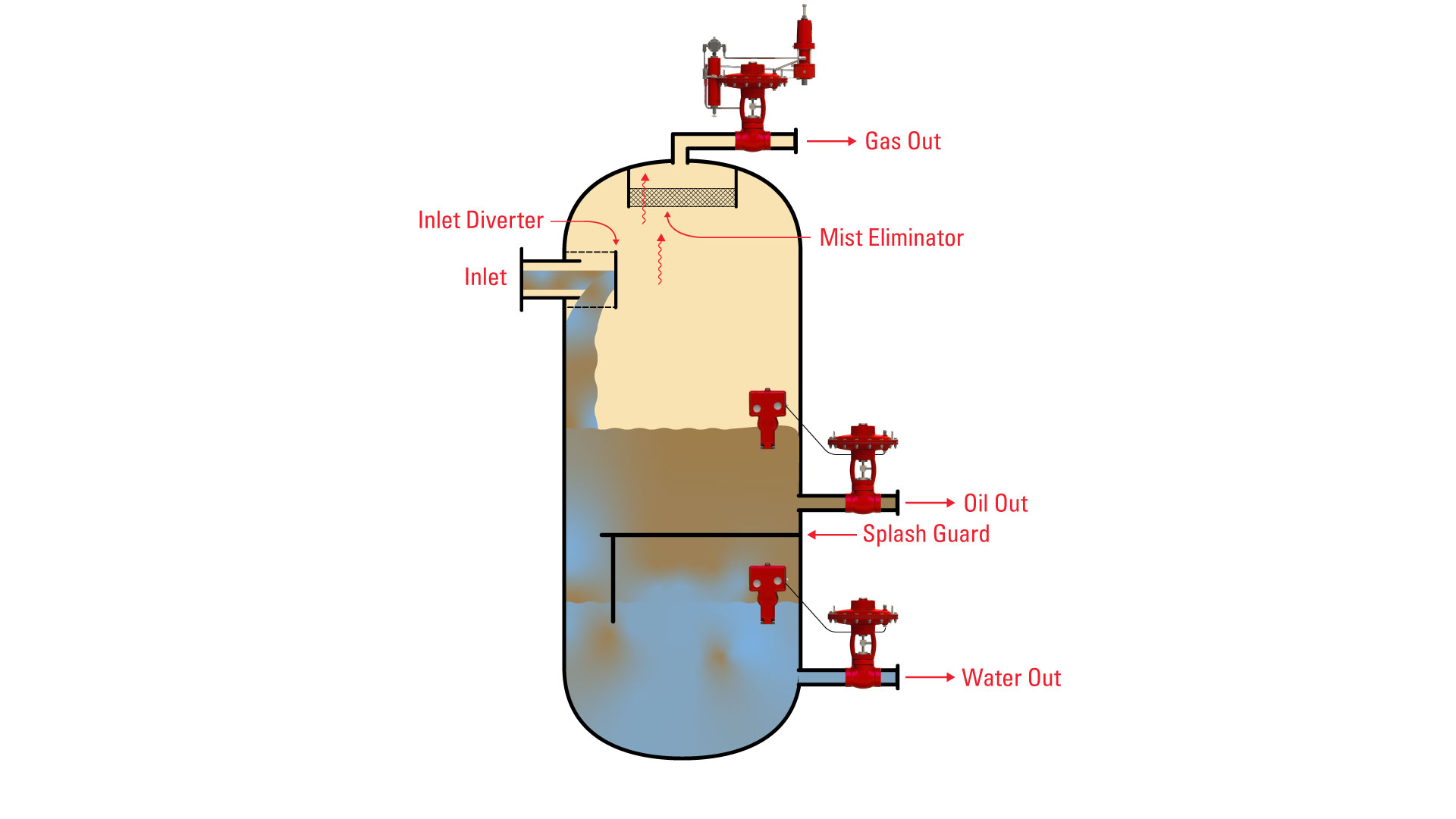

3.垂直三相带界面控制的分离器
在带有界面控制的垂直三相分离器中，乳化液进入容器后立即撞击入口分流板，在进入时将大部分气体分离。
入口转向器还有助于控制乳化液沿侧壁向下流入容器，最大限度地减少对流体的干扰。
在容器的下部，乳剂遇到飞溅保护，以进一步减少搅拌。该挡板是打开的，允许乳化液向下流动，同时保护与界面液位控制器的直接相互作用，以防止错误的液位读数。
随着油的分离，界面的水平被确定。当接口水位上升时，接口水位控制器将打开排水阀。
这个油位也是由液位控制器控制的，当油位上升时，液位控制器会打开泄油阀。
气体通过一个雾提取器和一个背压控制阀到达容器顶部，以保持容器压力恒定。

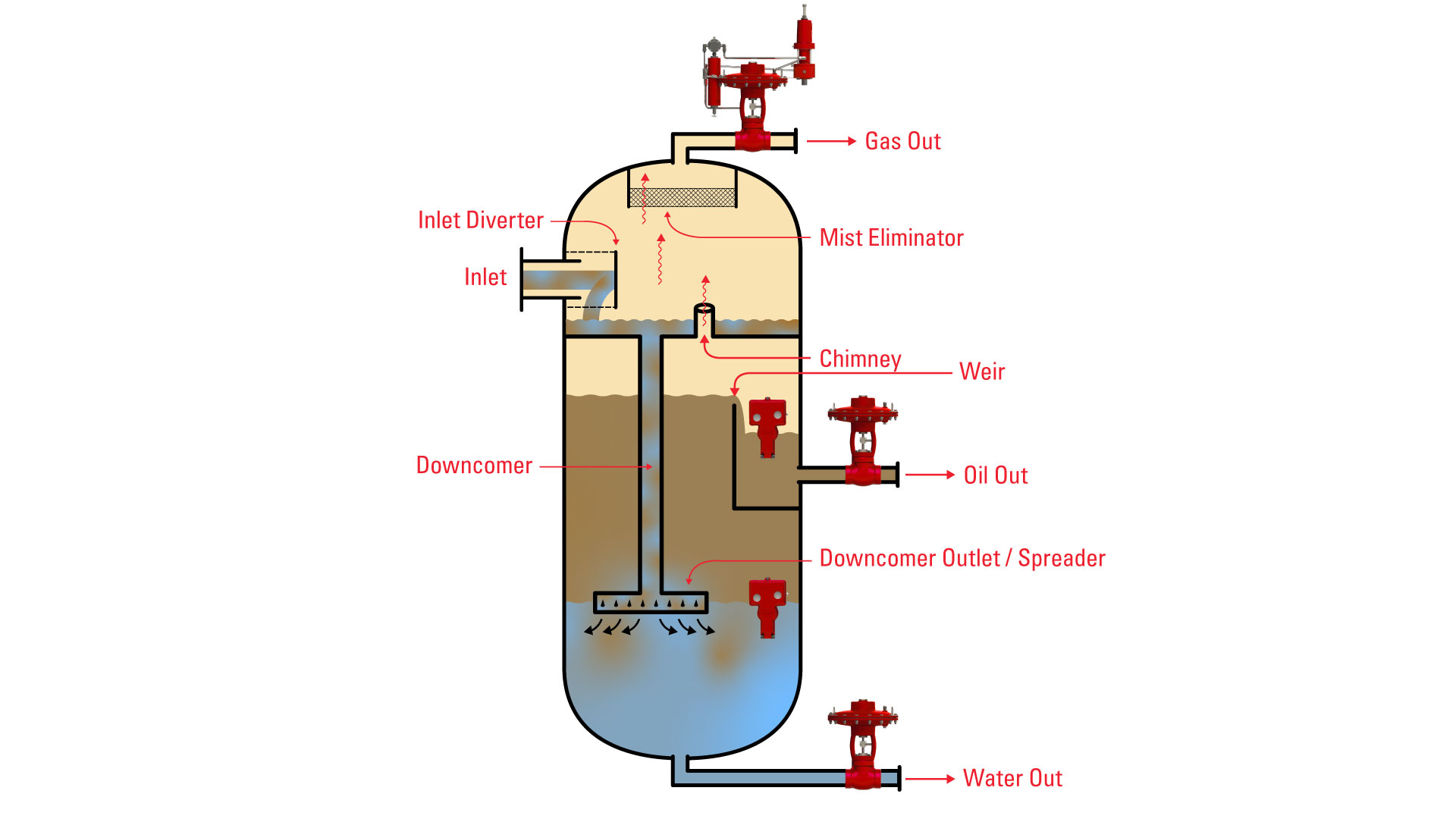

4.垂直三相分离器带有降压器和散开器
在带有降压器和扩压器的垂直三相分离器中，流体通过入口进入容器，并立即与入口分流器相遇，以帮助分离大量气体。
一个下行阀将液体送入油水界面，以防止干扰容器中的流体。
降油管出口或扩油器位于油水界面。
水比油重，会分离并沉到容器底部。当接口水位上升时，接口水位控制器将打开排水阀。
较轻的油会分离出来，落在水面上。堰高决定油位。油流过堰流进油桶。然后由液位控制器控制铲斗中的油位，当液位升高时，液位控制器打开泄油阀。
烟囱平衡容器下部(液-液分离区)和气体部分(气-液分离区)之间的气体压力。
气体通过雾萃取器出口到背压控制阀，保持恒定的容器压力。
